Пассивные компоненты АФТ для сетей мобильной связи

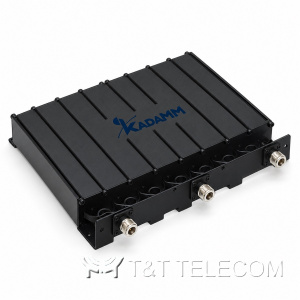

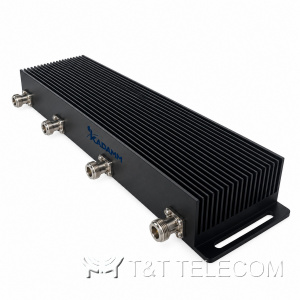

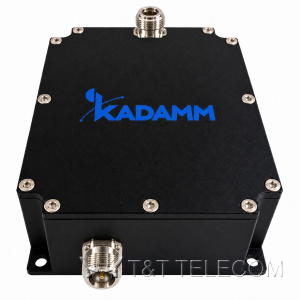

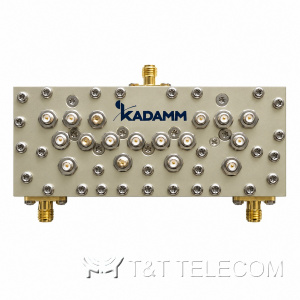

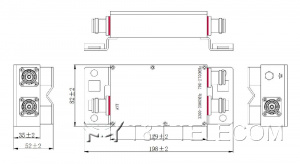

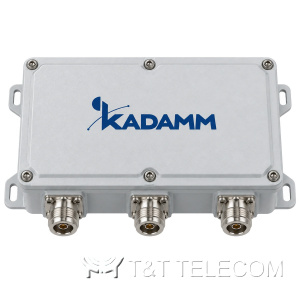

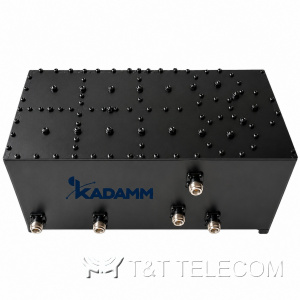

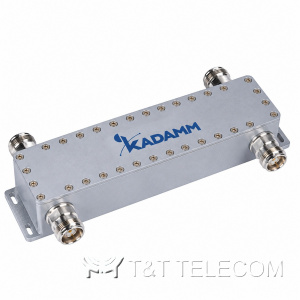

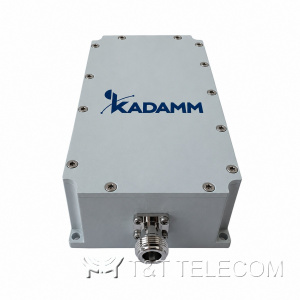

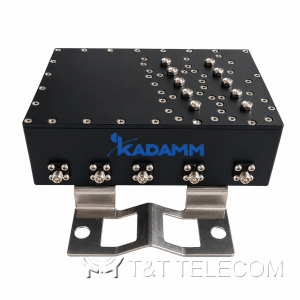

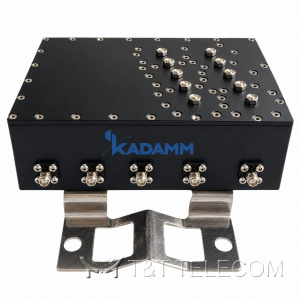

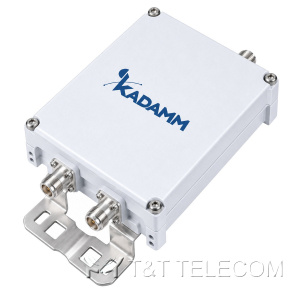

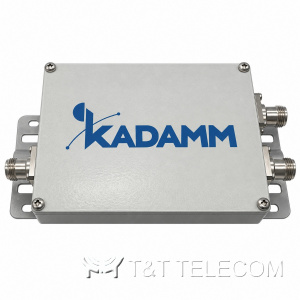

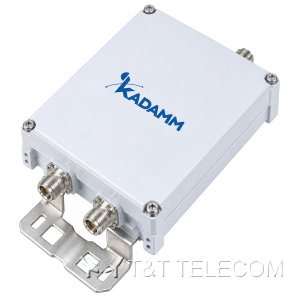

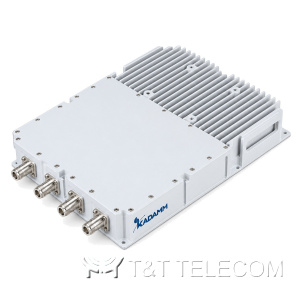

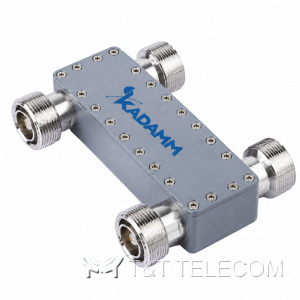

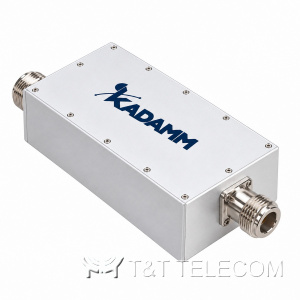

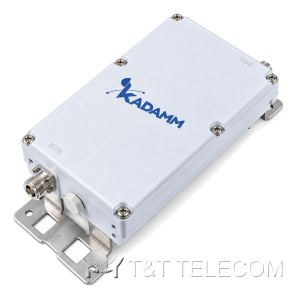

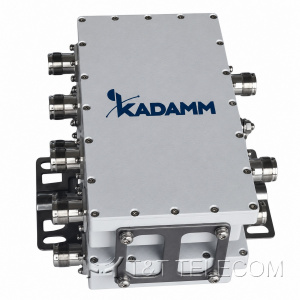

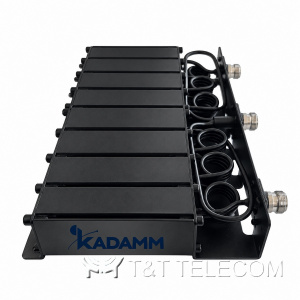

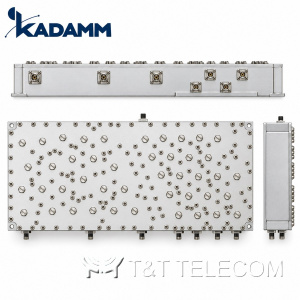

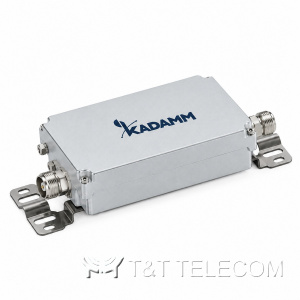

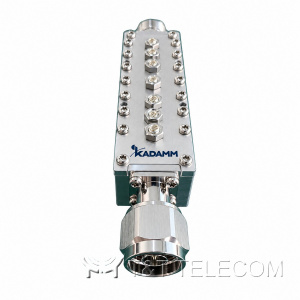

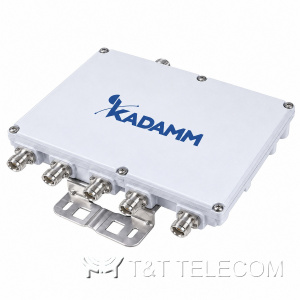

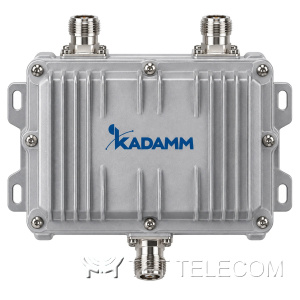

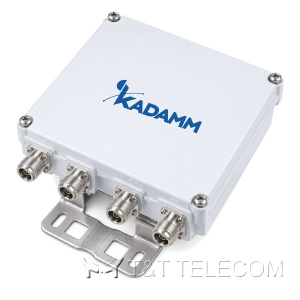

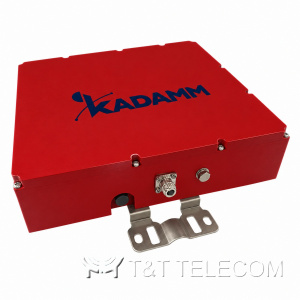

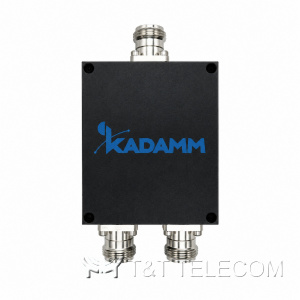

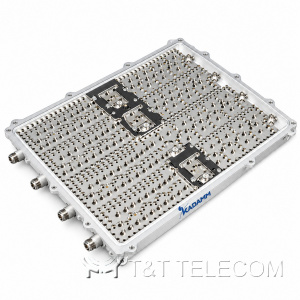

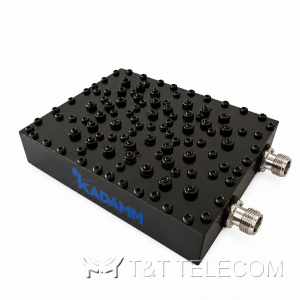

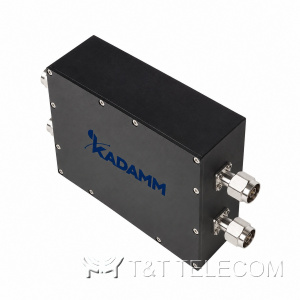

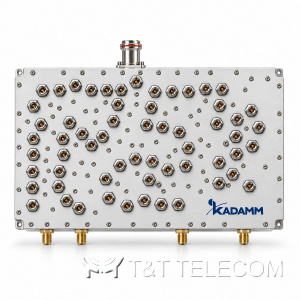

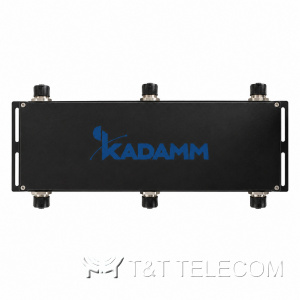

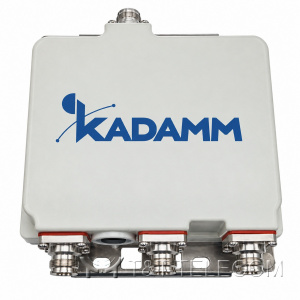

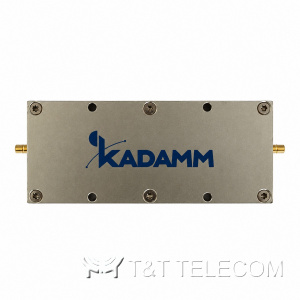

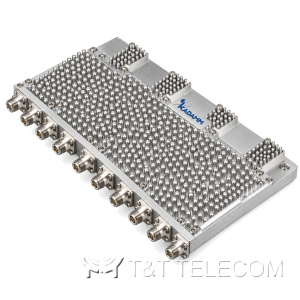

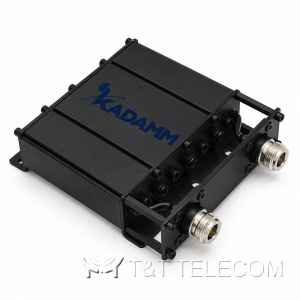

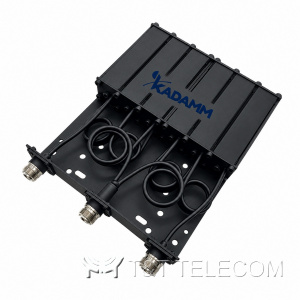

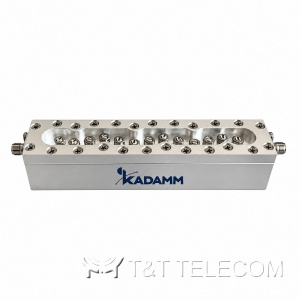

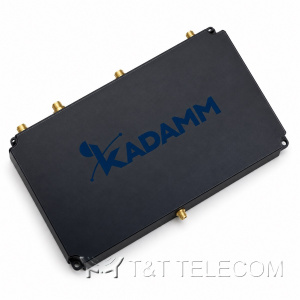

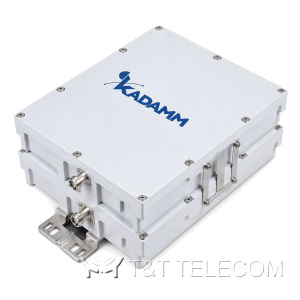

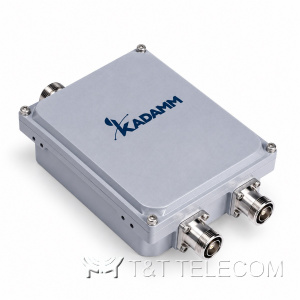

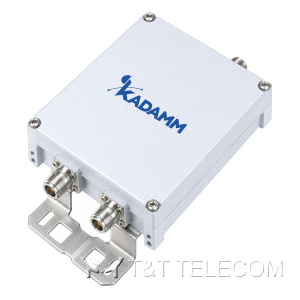

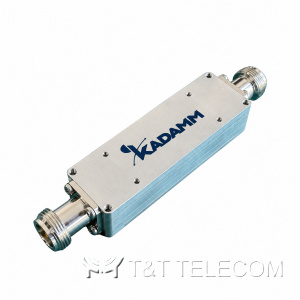

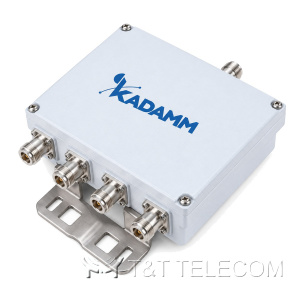

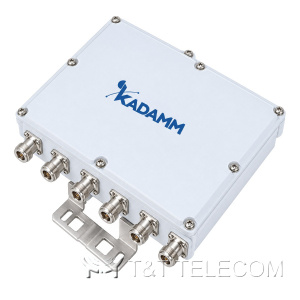

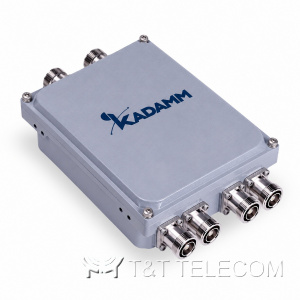

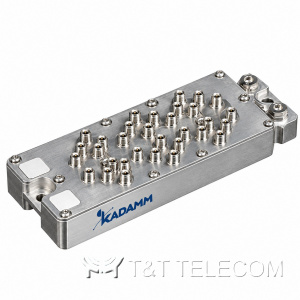

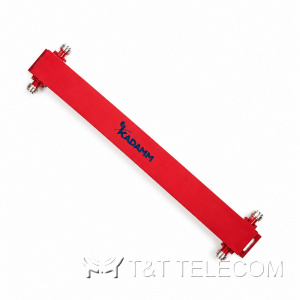

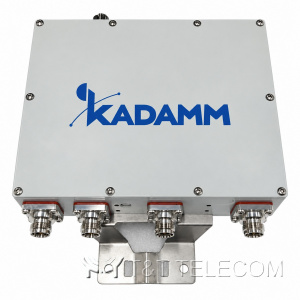

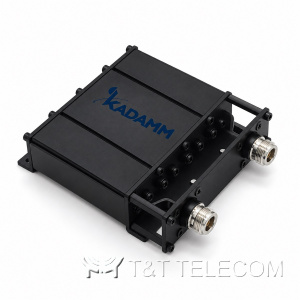

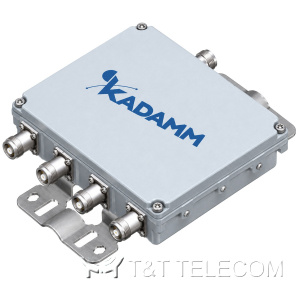

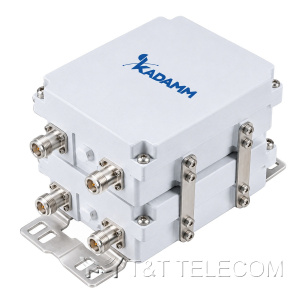

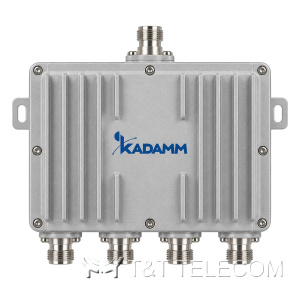

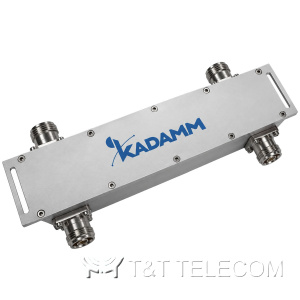

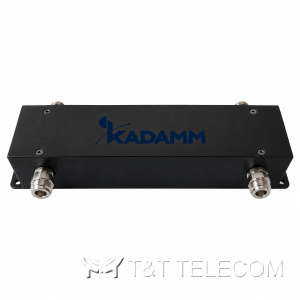

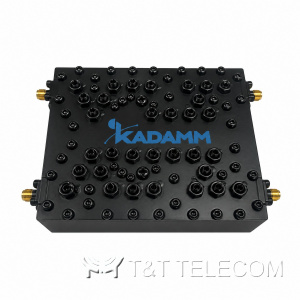

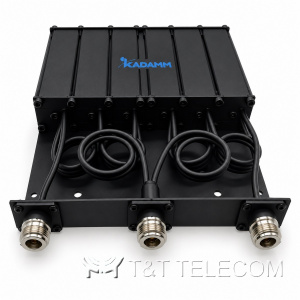

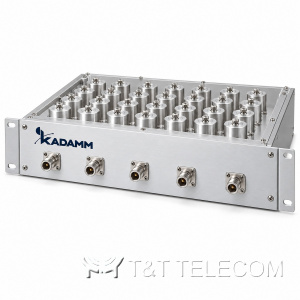

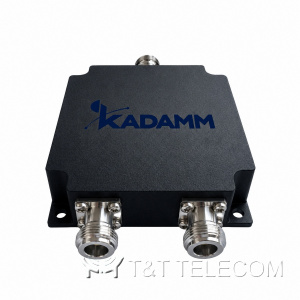

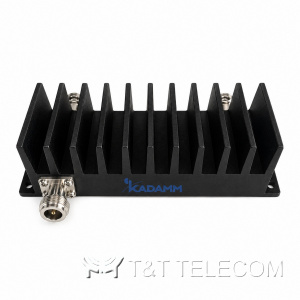

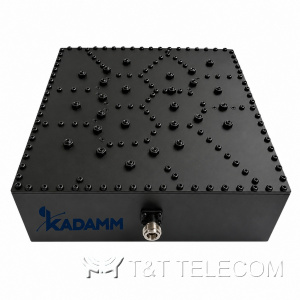

Пассивные компоненты АФТ для сетей мобильной связи — устройства антенно-фидерного тракта базовых станций и распределённых антенных систем: фильтры, дуплексеры, многополосные комбайнеры и комбайнеры передатчиков, ответвители, гибридные кольцевые переходы, делители мощности с развязкой, циркуляторы, блокираторы постоянного тока (DC Blocks), аттенюаторы и нагрузки 50 Ом.

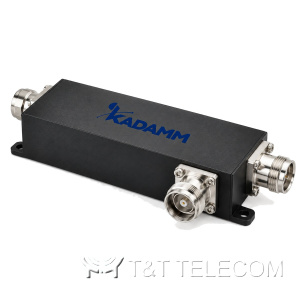

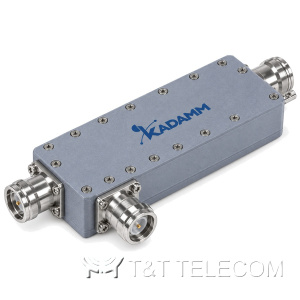

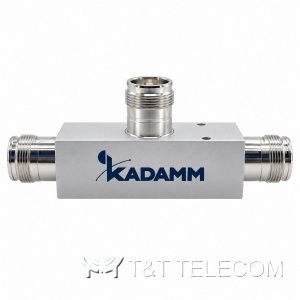

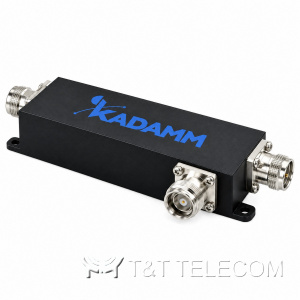

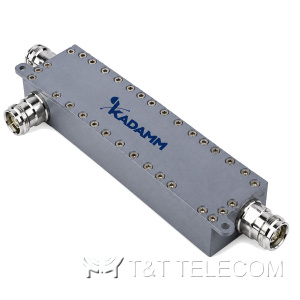

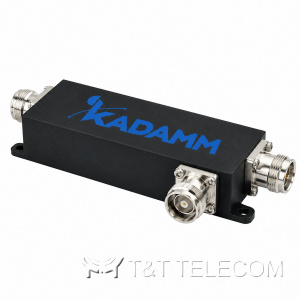

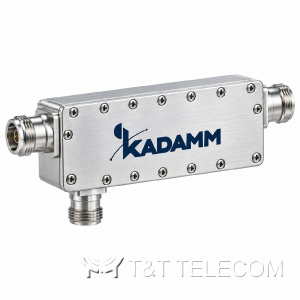

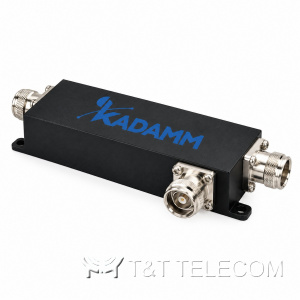

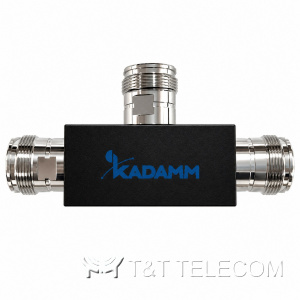

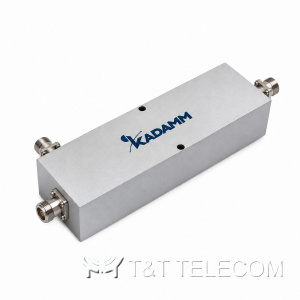

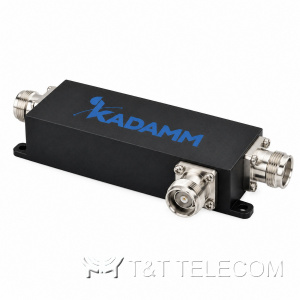

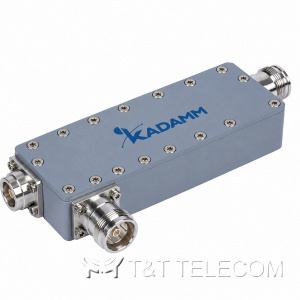

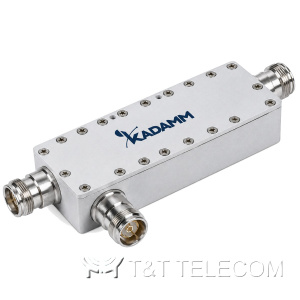

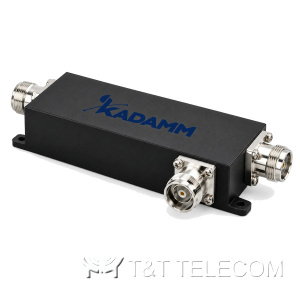

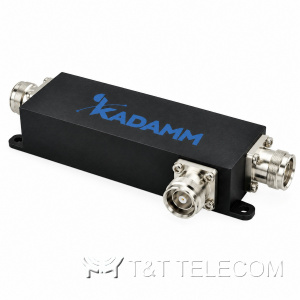

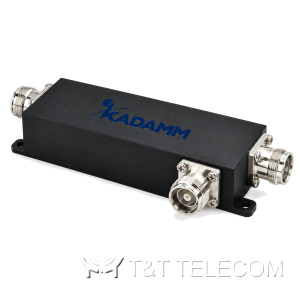

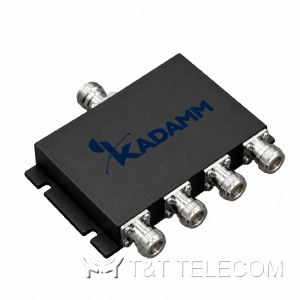

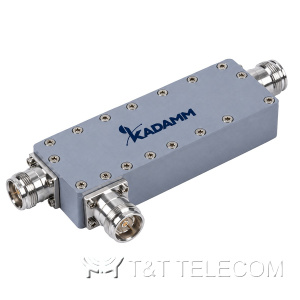

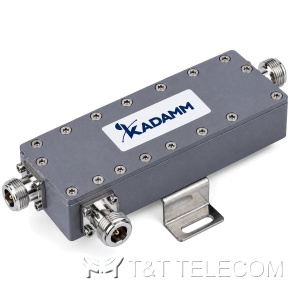

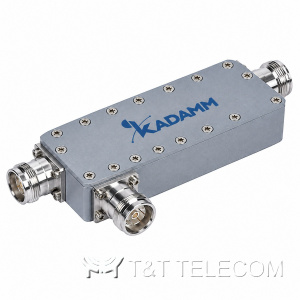

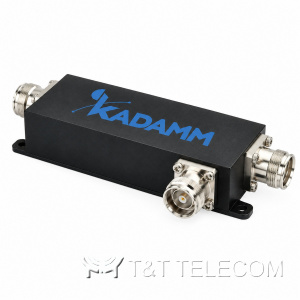

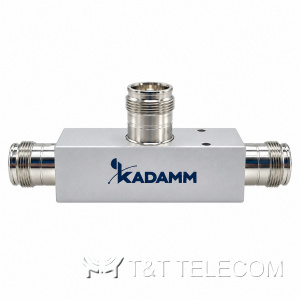

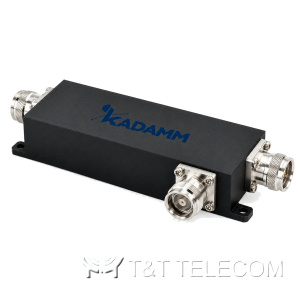

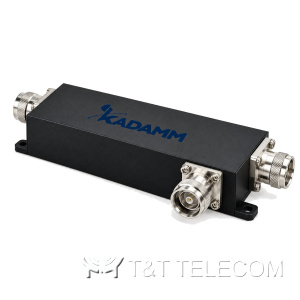

Делители и ответвители

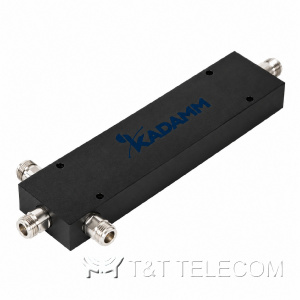

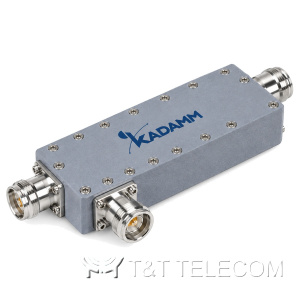

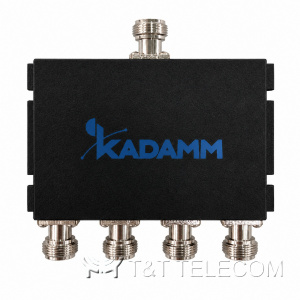

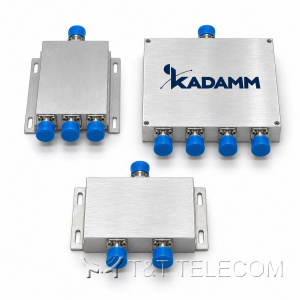

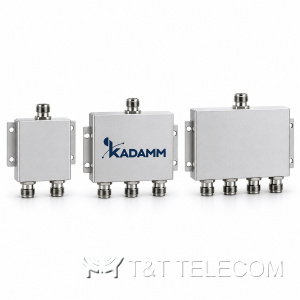

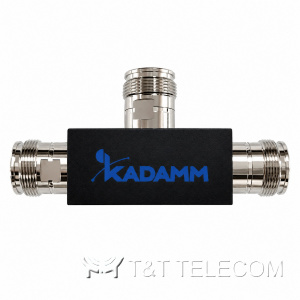

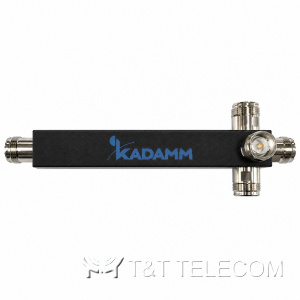

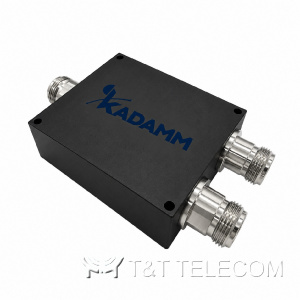

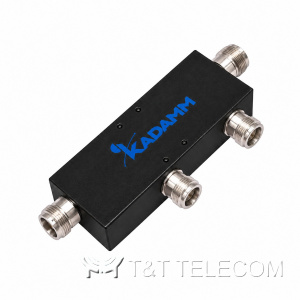

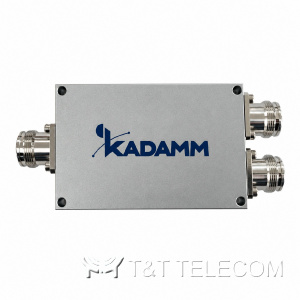

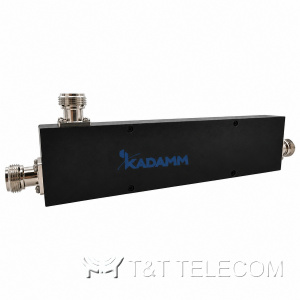

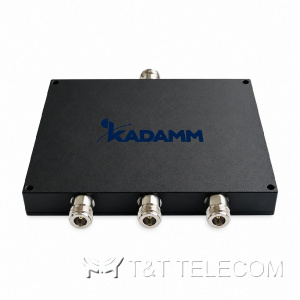

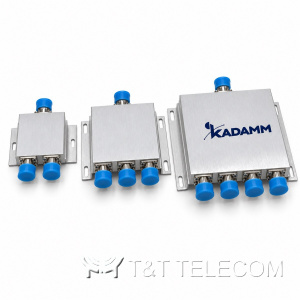

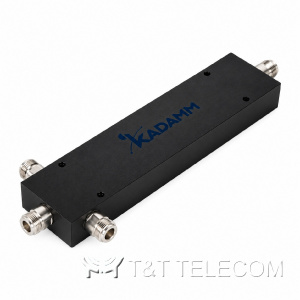

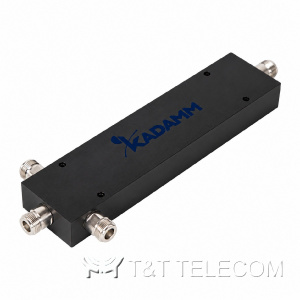

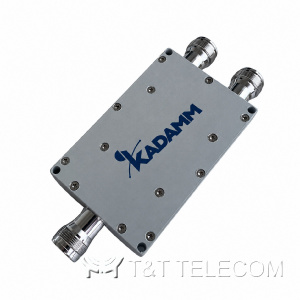

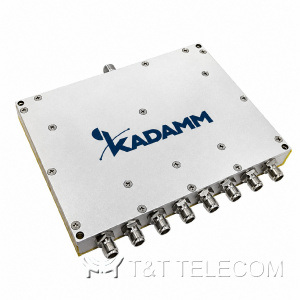

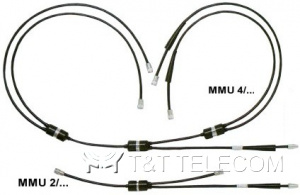

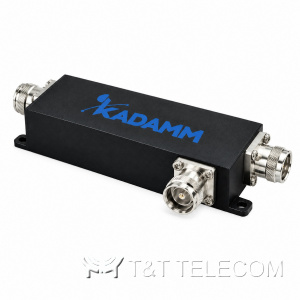

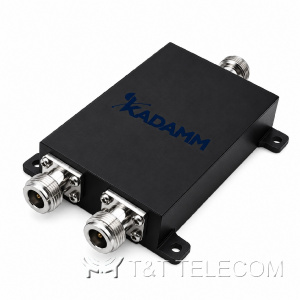

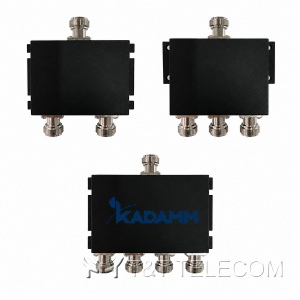

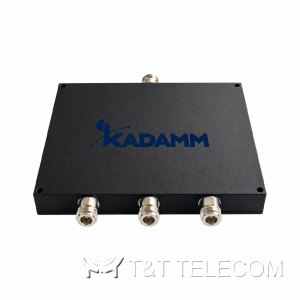

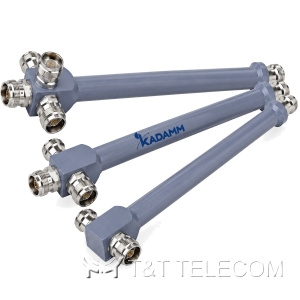

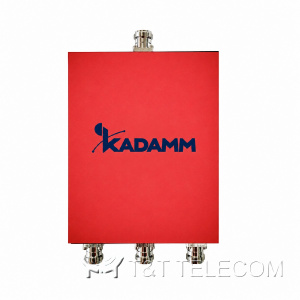

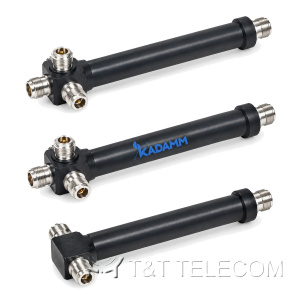

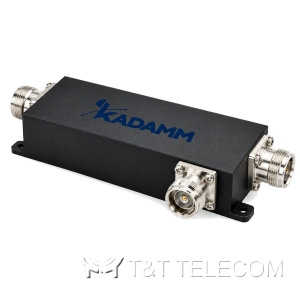

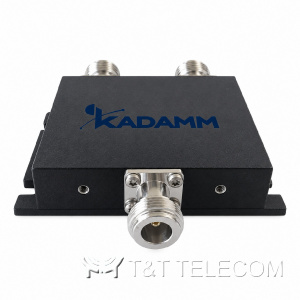

Делители мощности выпускаются с равным делением на 2, 3 или 4 канала (Power Splitter) и с неравным делением на 2 канала (Tapper) с потерями на ответвление 6, 8, 10, 13, 15, 20 и 30 дБ. Power Splitter делит сигнал на равные части, Tapper — на части разной величины в заданной пропорции. В отличие от направленного ответвителя (Directional Coupler), Tapper не имеет развязки выходов.

Производители

RFS, Kathrein, CommScope, Telegartner, Rosenberger, Huber+Suhner, PROCOM, Amphenol Antenna Solutions, а также HILINKS, Tongyu и Teleconta.

На что смотреть при выборе

• рабочий диапазон частот и допустимая мощность;
• вносимые потери, развязка и коэффициент деления;
• уровень пассивной интермодуляции (PIM) — критичен для многооператорских систем;
• тип разъёмов (4.3-10, 7-16, N) и исполнение корпуса для помещения или улицы.

Подразделы

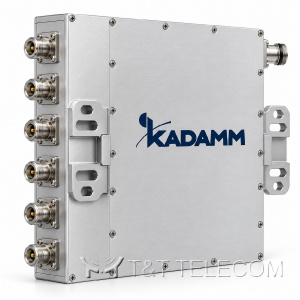

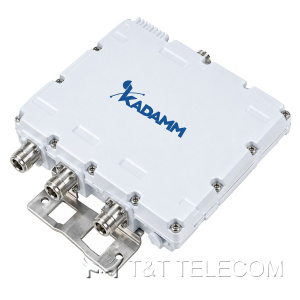

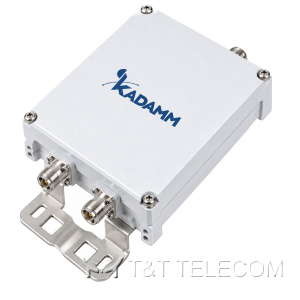

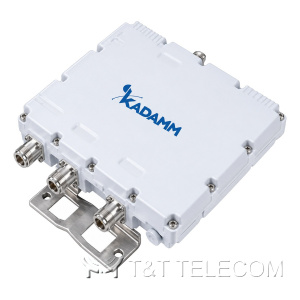

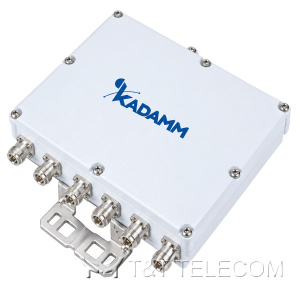

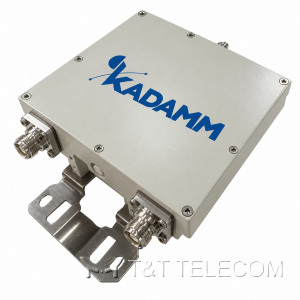

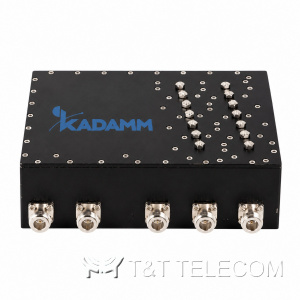

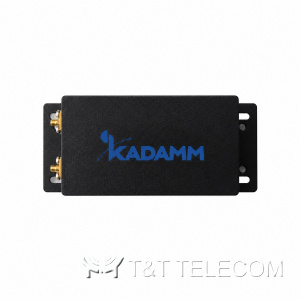

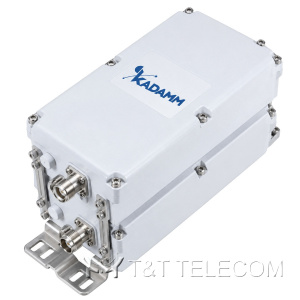

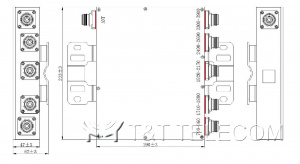

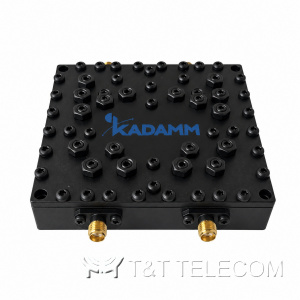

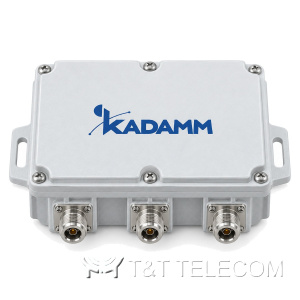

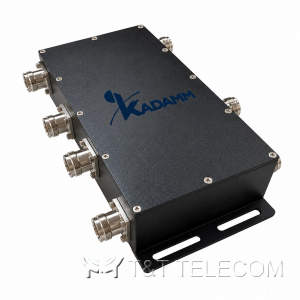

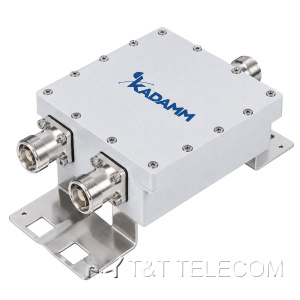

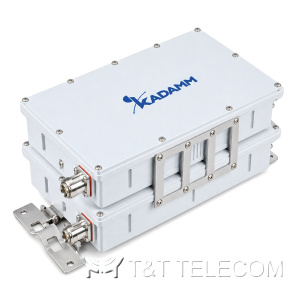

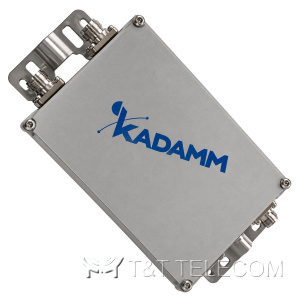

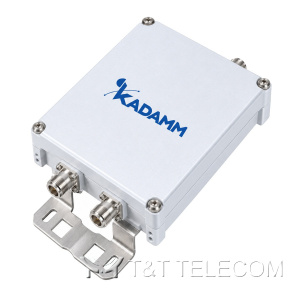

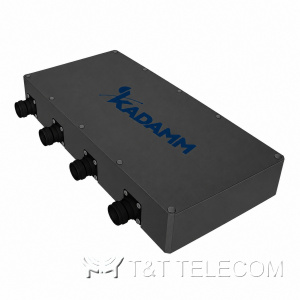

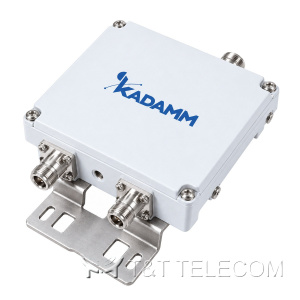

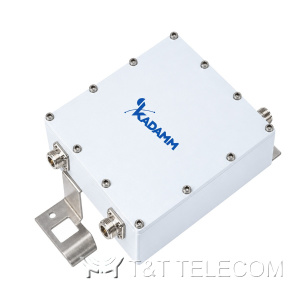

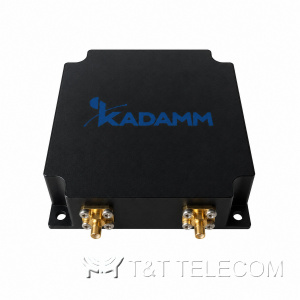

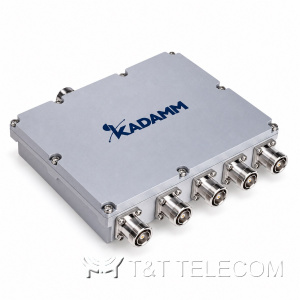

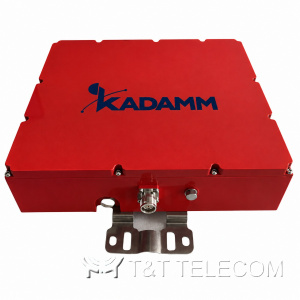

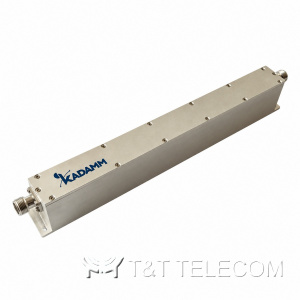

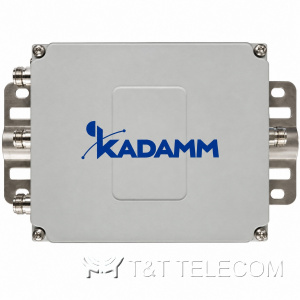

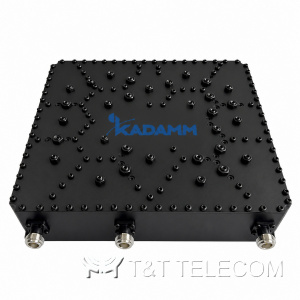

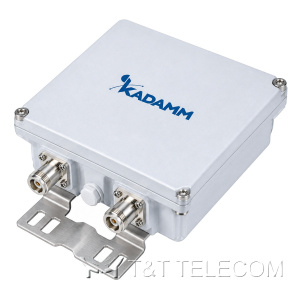

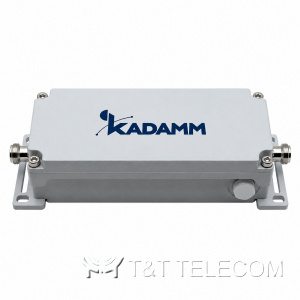

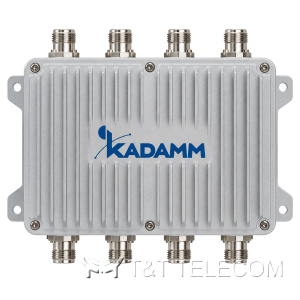

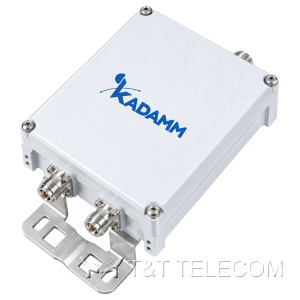

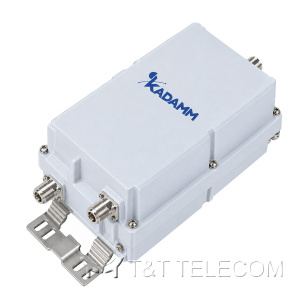

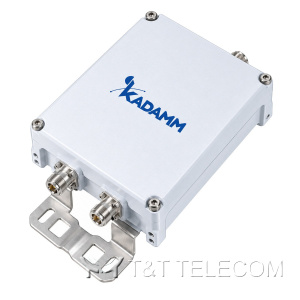

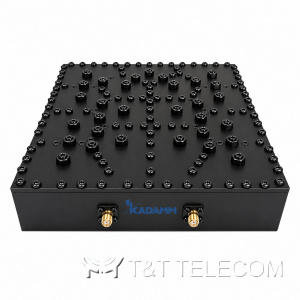

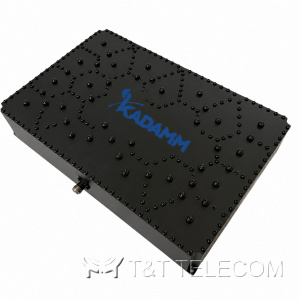

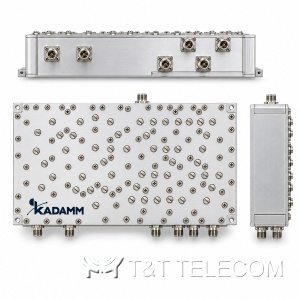

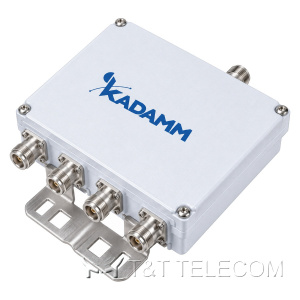

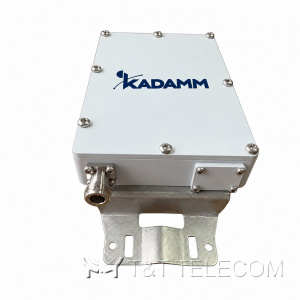

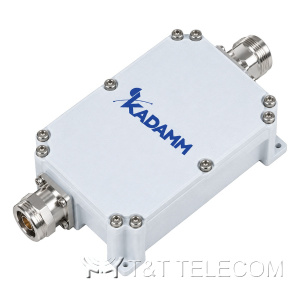

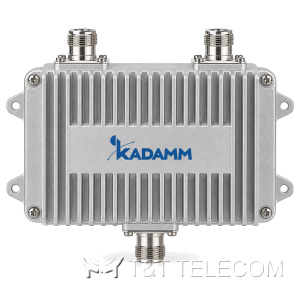

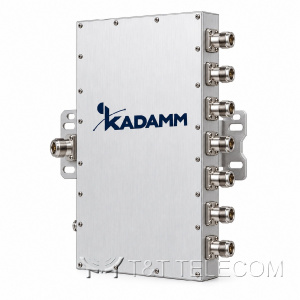

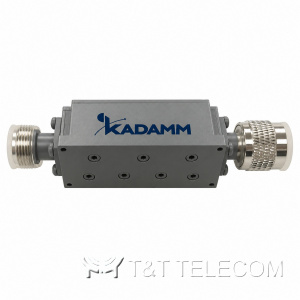

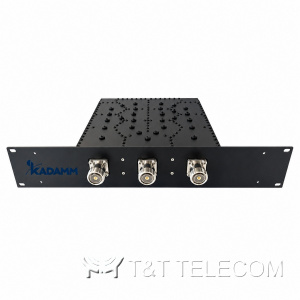

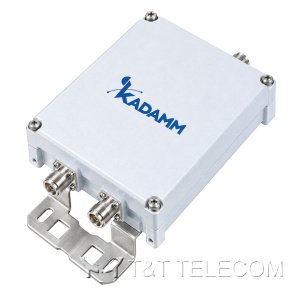

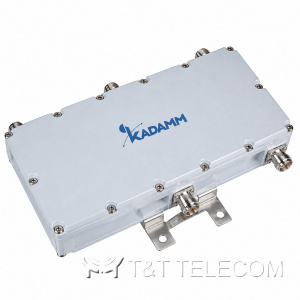

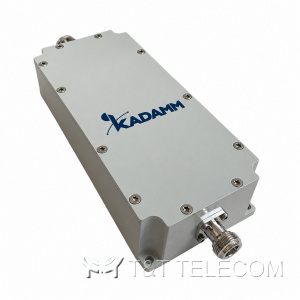

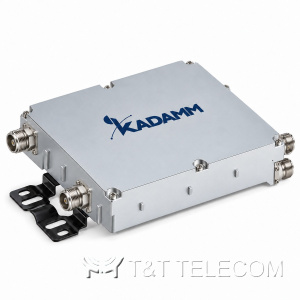

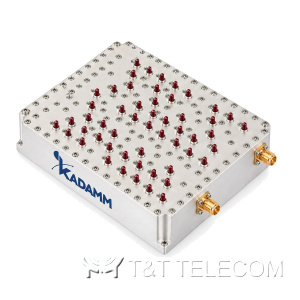

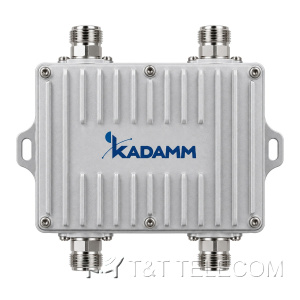

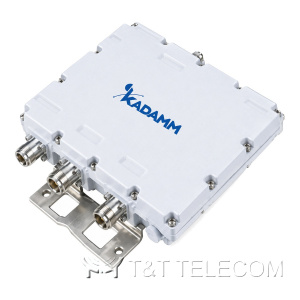

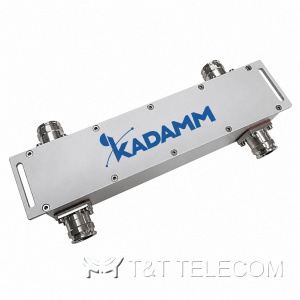

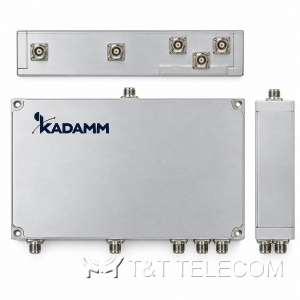

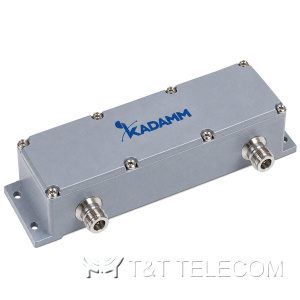

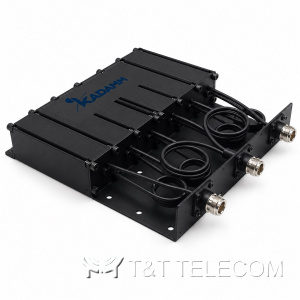

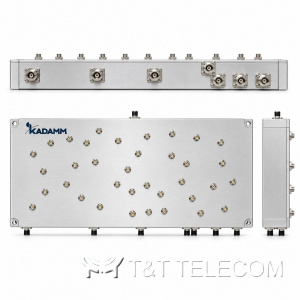

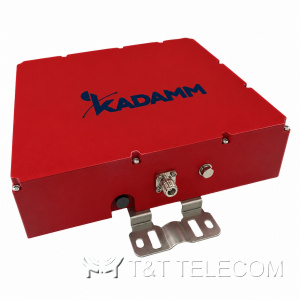

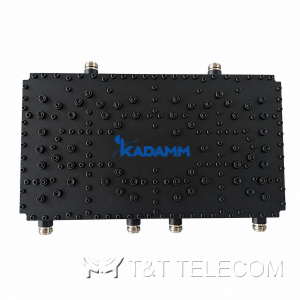

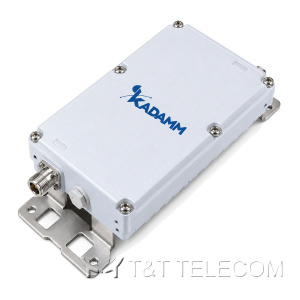

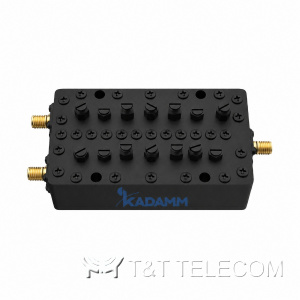

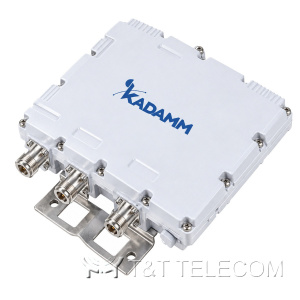

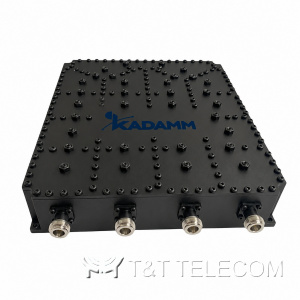

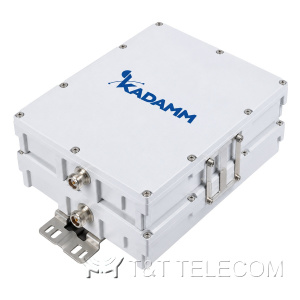

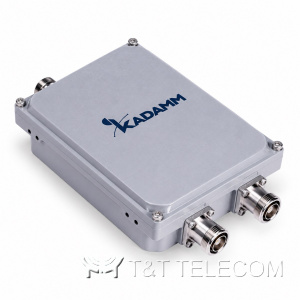

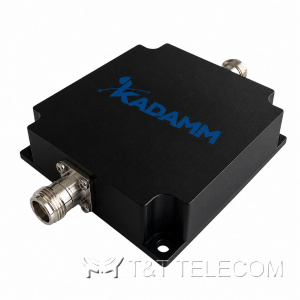

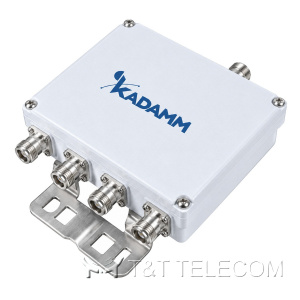

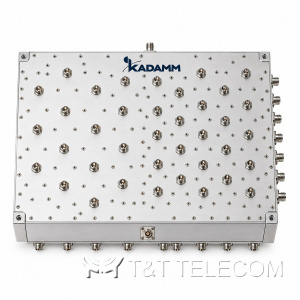

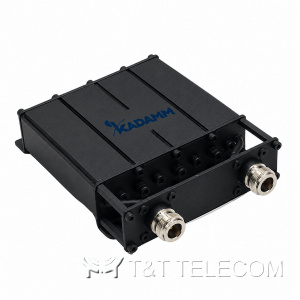

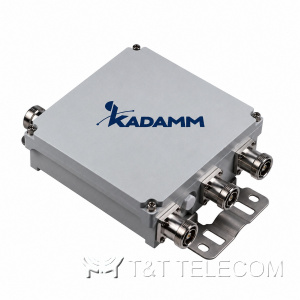

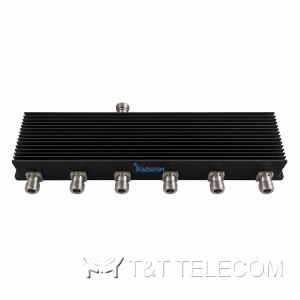

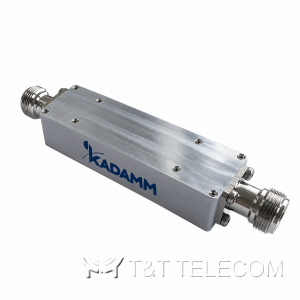

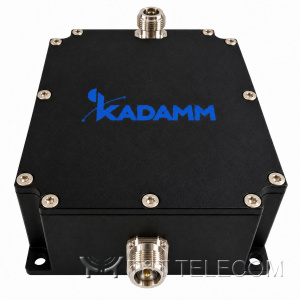

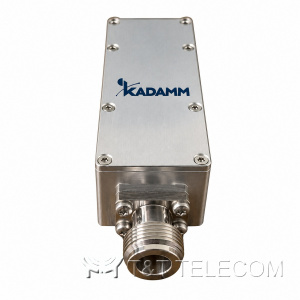

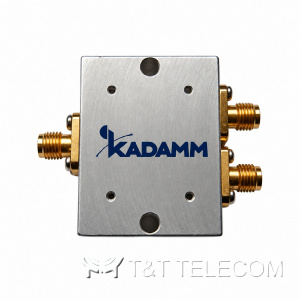

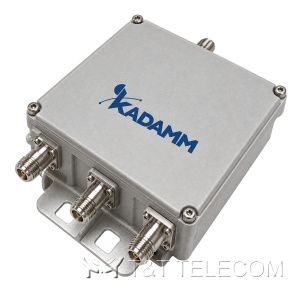

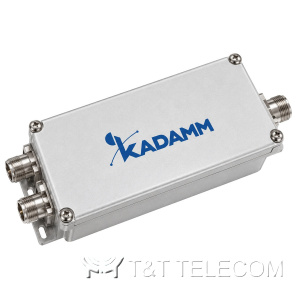

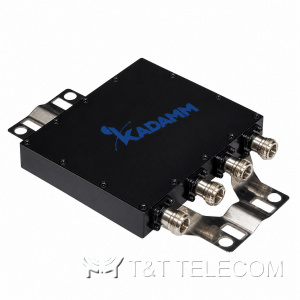

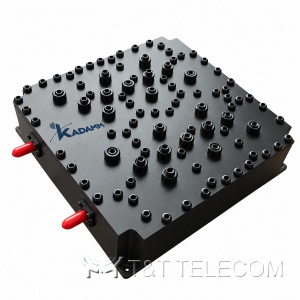

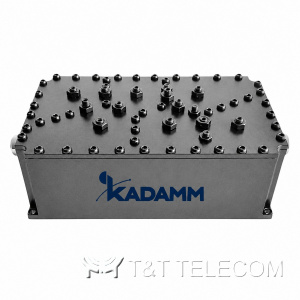

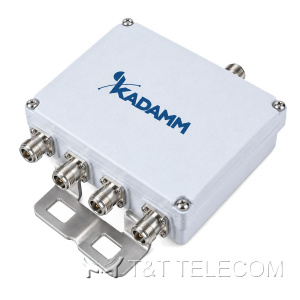

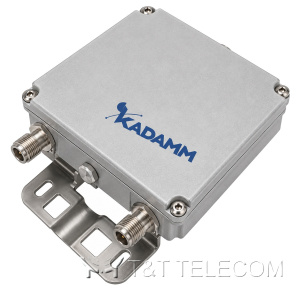

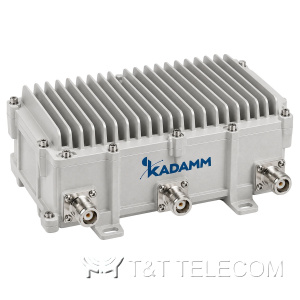

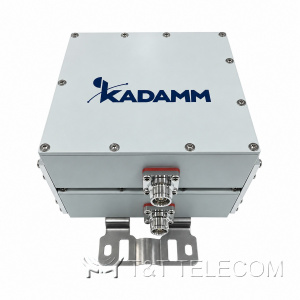

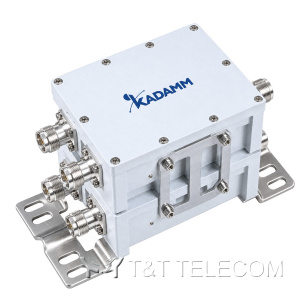

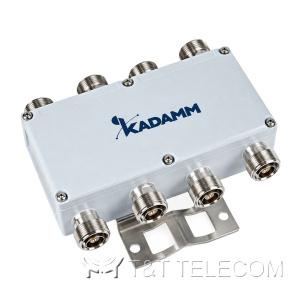

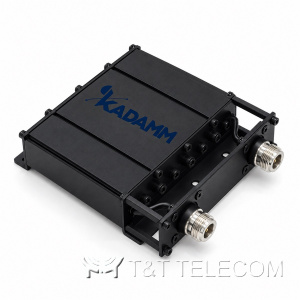

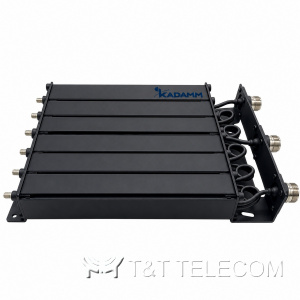

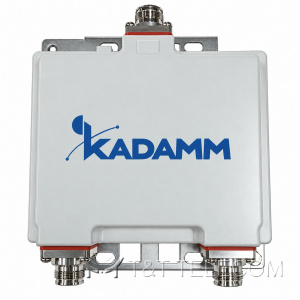

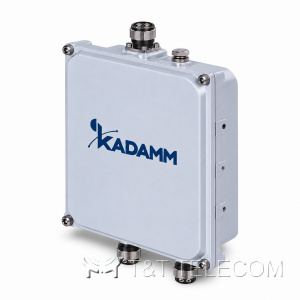

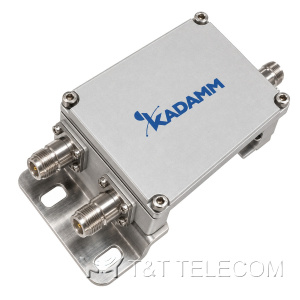

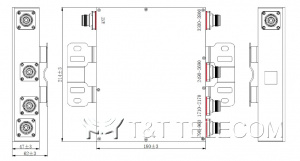

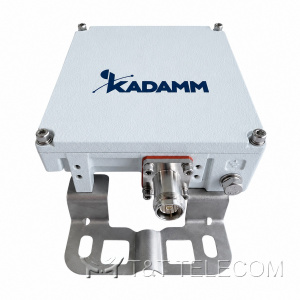

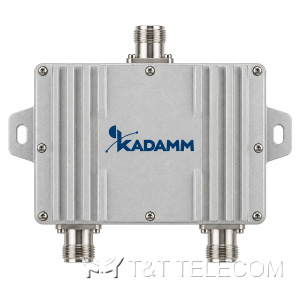

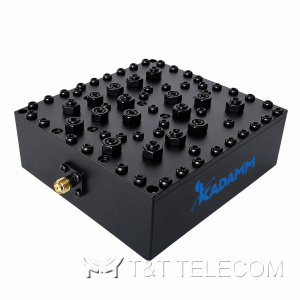

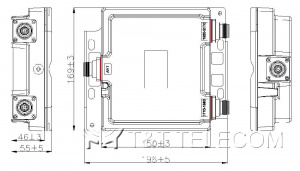

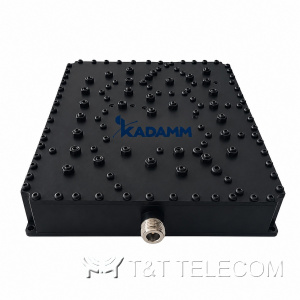

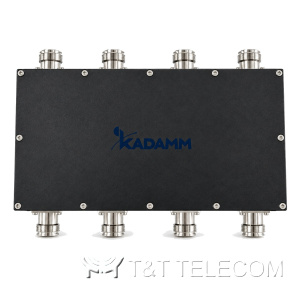

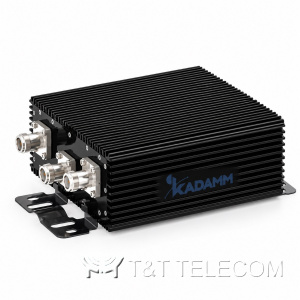

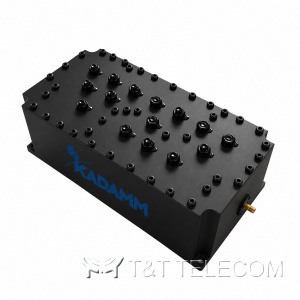

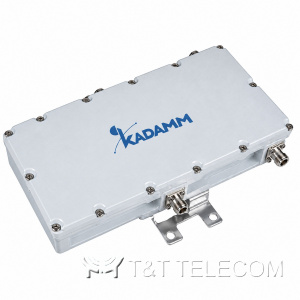

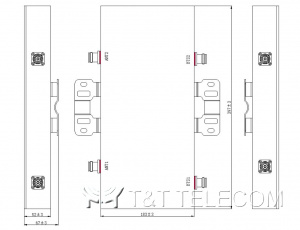

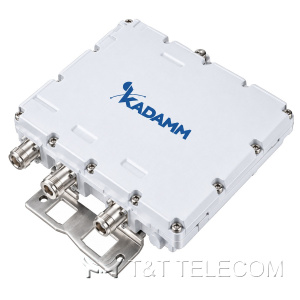

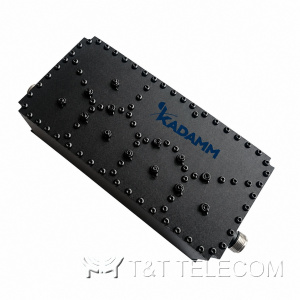

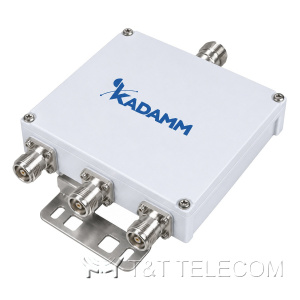

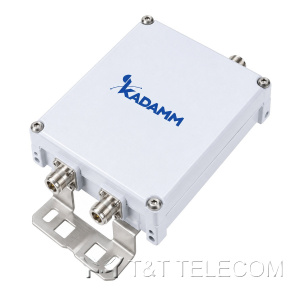

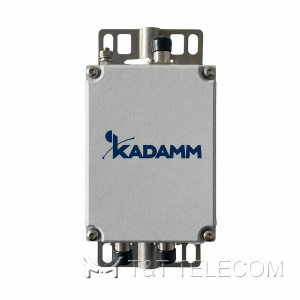

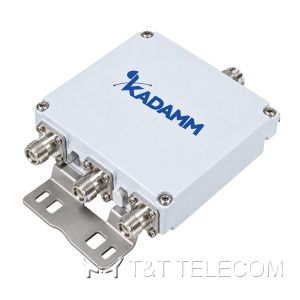

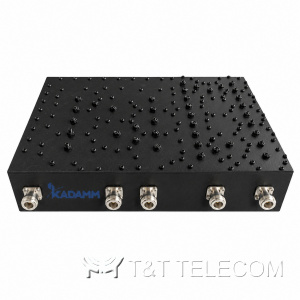

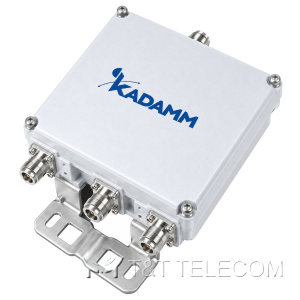

• Комбайнеры, диплексеры, дуплексеры и фильтры

Примеры позиций

• Делитель мощности на 2 канала, 550-4000 MHz, несимметричный 30/1, 15 dB, 500 W, 3 х 4,3-10(f) HILINKS 95215897
• Делитель мощности на 2 канала, 550-4000 MHz, несимметричный 10/1, 10 dB, 500 W, 3 х 4,3-10(f) HILINKS 95210897
• Делитель мощности на 2 канала, 550-4000 MHz, несимметричный 6/1, 8 dB, 500 W, 3 х 4,3-10(f) HILINKS 95208897
• Делитель мощности на 2 канала, 550-4000 MHz, несимметричный 4/1, 6 dB, 500 W, 3 х 4,3-10(f) HILINKS95207897
• Делитель мощности на 4 канала, 790-2700 MHz, симметричный, 300 W, 6 dB, разъмы 5х4,3-10(f) HILINKS 95040447V20
• Делитель мощности на 3 канала, 790-2700 MHz, симметричный, 300 W, 4,8 dB, разъмы 4х4,3-10(f) HILINKS 95030447V20
• Делитель мощности на 2 канала, 790-2700 MHz, симметричный, 300 W, 3 dB, разъмы 3х4,3-10(f) HILINKS 95020447V20

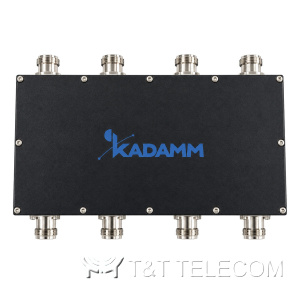

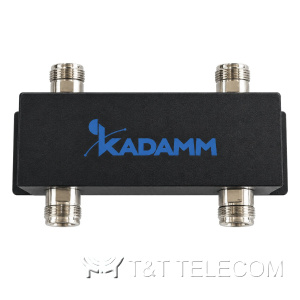

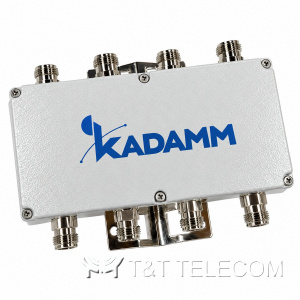

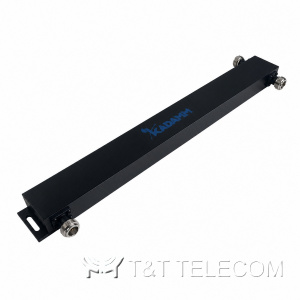

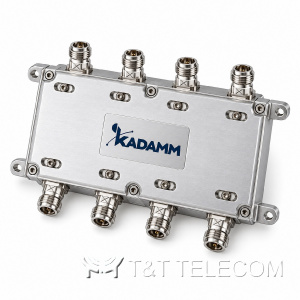

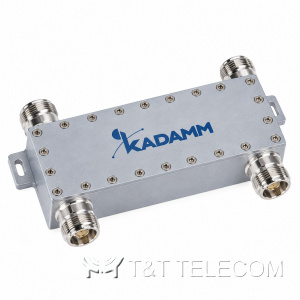

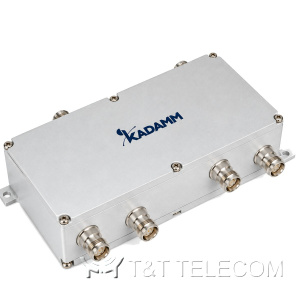

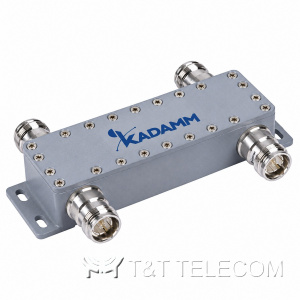

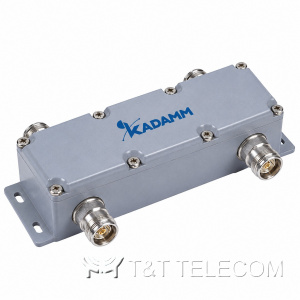

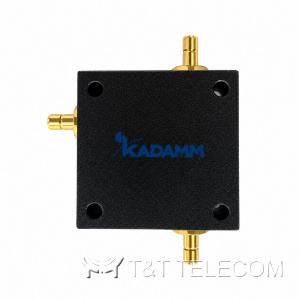

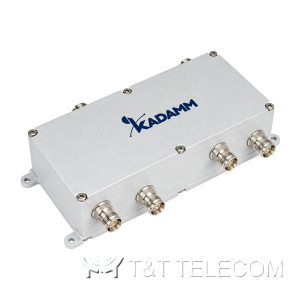

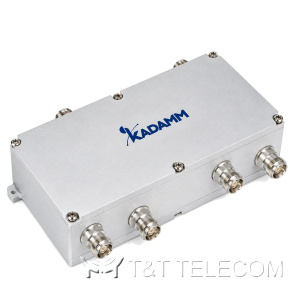

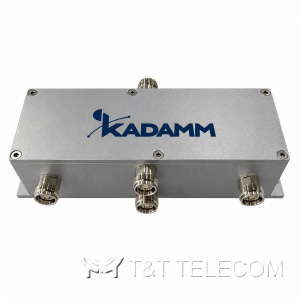

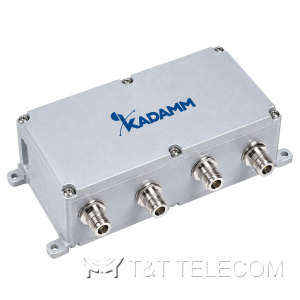

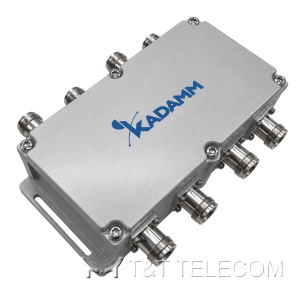

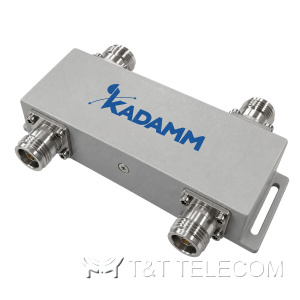

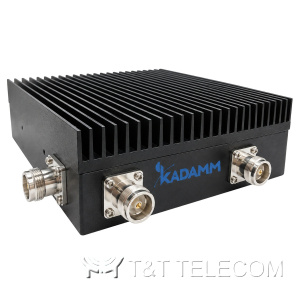

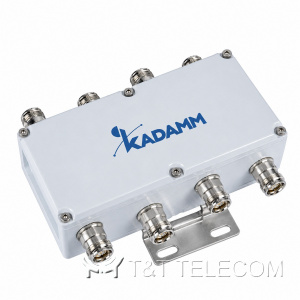

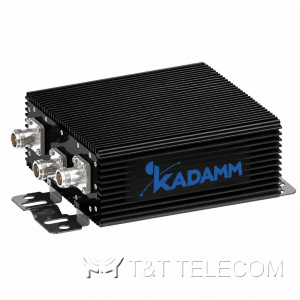

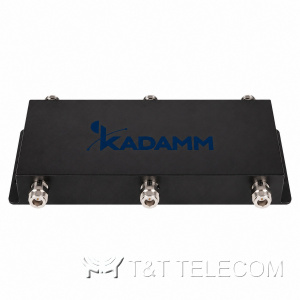

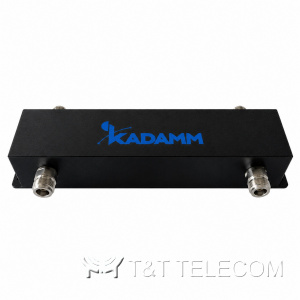

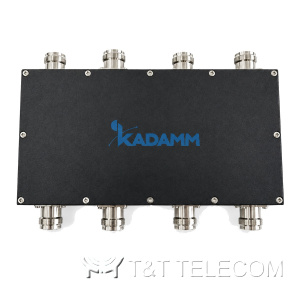

• Комбайнер гибридный широкополосный 790-2700 MHz, 4/4, 6 dB, 200 W, разъемы 8 х 4,3-10(f) TONGYU COMMUNICATION TY-HBC0727-06-43F3
• Нагрузка согласованная, 50 Ohm, 0-3000 MHz, 200 W, разъем 4,3-10(m) TELECONTA TK-TM-3000-200-4LL22V

Документация

• DAS. Беспроводная сеть с поддержкой 5G, Решения для зданий и туннелей (PDF)
• Пассивные элементы Kathrein 68-470 МГц (PDF)
• Беспроводная связь внутри здания. Пассивные компоненты и антенны. Руководство по выбору (PDF)
• Понимание РЧ-тракта (Understanding the RF path) (PDF)
• Power Splitters (PDF)
• Directional Couplers (PDF)
• Tappers (PDF)
• Hybrid Couplers (PDF)
• Нагрузки (PDF)
• Аттенюаторы (PDF)
• Passive DAS Solutions (PDF)
• Комбайнеры сигналов: фильтры, разветвители и делители мощности, направленные ответвители, нагрузки, адаптеры (PDF)
• DAS (PDF)
• Комбайнеры (PDF)
• Transmission Line Products | RF Conditioning Products | DAS Passive Devices (PDF)
• IDAS ANTENNAS (PDF)

Подбор и поставка

Чтобы подобрать пассивные компоненты АФТ, пришлите перечень артикулов или краткое описание системы: назначение, диапазоны или интерфейсы, место установки (внутри помещения или на улице). Мы сверим позиции с программой производителя, предложим замены для снятых с производства изделий и сформируем поставку под проект.
