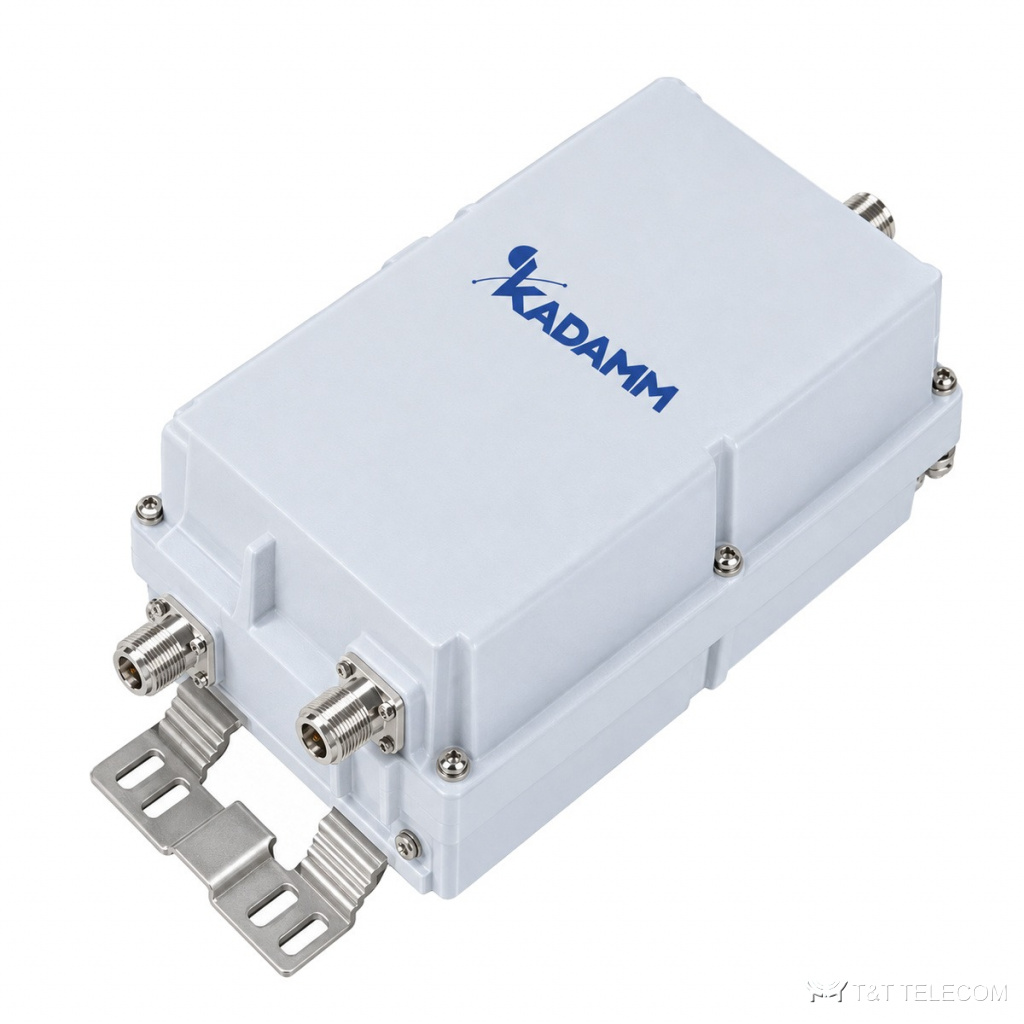

KADAMM ФП-700+900 — полосовой фильтр, 703–803 / 885–960 МГц. Задача ФП-700+900 — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Параметры ФП-700+900 коротко: потери ≤0,5 дБ (≤1,5 дБ на 885–890 МГц); развязка ≥45 дБ 869–882,5; PIM3 ≤−155; мощность не менее 250 Вт средняя, не менее 500 Вт пиковая; IP67.
Для каких систем подходит
- Базовые станции и ретрансляторы: ФП-700+900 ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Наружная установка: исполнение ФП-700+900 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 703–803 и 885–960 МГц |
| Вносимые потери | ≤0,5 дБ (≤1,5 дБ на 885–890 МГц) |
| Возвратные потери | ≥18 дБ (КСВН ≤1,3) |
| Подавление / изоляция | ≥45 дБ 869–882,5 |
| PIM3 | ≤−155 |
| Мощность | не менее 250 Вт средняя, не менее 500 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female |
| Габариты | 236×152×126 мм |
| Масса | 5,6 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −10…+65 °C |
| Исполнение | IP67 |
| Поставка | серийная |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-700+900: 703–803 / 885–960 МГц.
- Избирательность ФП-700+900: ≥45 дБ 869–882,5.
- Вносимые потери ФП-700+900 в полосе — ≤0,5 дБ (≤1,5 дБ на 885–890 МГц); их учитывают в расчёте уровня.
- Мощность на входах ФП-700+900 — не выше не менее 250 Вт средняя, не менее 500 Вт пиковая.
- В общих трактах операторов важен PIM3 — у ФП-700+900 он ≤−155.
- Температура эксплуатации ФП-700+900: −10…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-700+900 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-700+900 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-700+900: 703–803 / 885–960 МГц.
Сколько теряет сигнал в ФП-700+900?
Вносимые потери ФП-700+900 в полосе пропускания — ≤0,5 дБ (≤1,5 дБ на 885–890 МГц).
