Инжектор питания (bias tee) подмешивает постоянное напряжение и сигналы управления AISG в коаксиальный фидер. По одному кабелю к мачте уходят и радиосигнал, и питание для мачтового усилителя или привода наклона антенны. Инжектор питания для активных антенн и усилителей ставят парой: у базовой станции он вводит ток, у антенны второй выделяет его обратно.

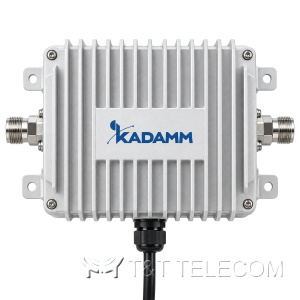

В разделе 6 моделей KADAMM. Инжекторы ИП-43-2700 и ИП-716-2700 на 698–2700 МГц, ИП-43-3800 и ИП-716-3800 на 340–3800 МГц — с разъёмами 4.3-10 или 7-16 и потерями не более 0,3 дБ. Разделитель постоянного тока РПТ-555/3800-43 на 555–3800 МГц и 500 Вт пропускает сигнал, но не пропускает напряжение. Мачтовый усилитель МУ-900 — сдвоенный блок на 900 МГц.

Модели

МодельПолосаРазъёмыМощность

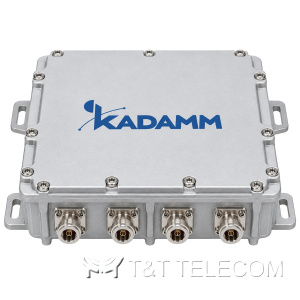

KADAMM ИП-43-3800340–3800 МГц4.3-10≤500 Вт (пик 1500)

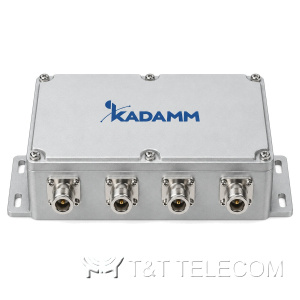

KADAMM ИП-716-3800340–3800 МГц7-16 (DIN)≤500 Вт (пик 2000)

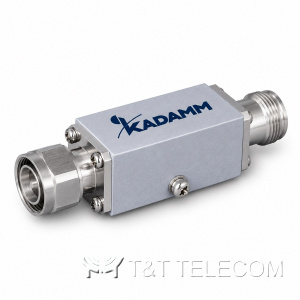

KADAMM РПТ-555/3800-43555–3800 МГц4.3-10500 Вт средняя

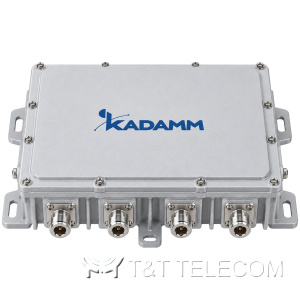

KADAMM ИП-43-2700698–2700 МГц4.3-10≤200 Вт (пик 2000)

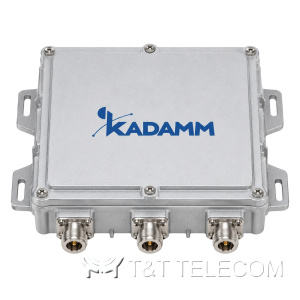

KADAMM ИП-716-2700698–2700 МГц7-16 (DIN)≤200 Вт (пик 2000)
KADAMM МУ-900895–905 / 940–950 МГц7-16 (DIN)—

Задачи инжекторов и мачтовых усилителей

  • Питание мачтового усилителя по основному фидеру без отдельного кабеля по опоре.
  • Управление приводами RET по AISG через тот же коаксиальный кабель.
  • Компенсация потерь длинного фидера на приёме: МУ-900 стоит у антенны и усиливает слабый сигнал.
  • Защита анализатора, ответвителя с измерительным портом или входа приёмника от напряжения в кабеле — разделителем РПТ.

Как выбрать инжектор питания для антенны

  • Полоса должна перекрывать все сигналы в фидере: если на площадке есть 5G 3,5 ГГц, нужны ИП-43-3800 или ИП-716-3800.
  • Ток инжектора — с запасом над суммарным потреблением всех устройств на мачте.
  • Разъём — под кабель и оборудование: 4.3-10 для новых площадок, 7-16 для существующих трактов.
  • Инжекторы заказывают парой — по одному на каждый конец фидера.
  • Если на пути питания стоит оборудование без защиты по постоянному току, перед ним ставят разделитель РПТ-555/3800-43.

Вопросы и ответы

Для чего нужен инжектор питания для антенны?
Чтобы подать питание на активное устройство у антенны — мачтовый усилитель или привод RET — по тому же кабелю, по которому идёт сигнал.

Какие потери вносит инжектор?
Инжекторы KADAMM серий ИП вносят не более 0,3 дБ, разделитель РПТ — не более 0,2 дБ.
