Делители мощности

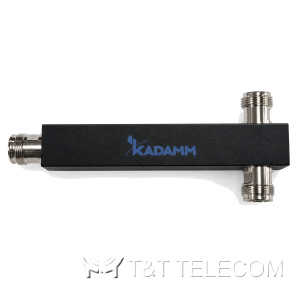

Делитель мощности раздаёт сигнал одного источника — ретранслятора, базовой станции, радиостанции — на несколько антенн или ветвей кабельной сети поровну. Самый ходовой вариант — делитель мощности 1 на 2: он вносит около 3 дБ потерь деления, а каждая следующая кратность добавляет своё (4,8 дБ на три выхода, 6 дБ на четыре, 9 дБ на восемь). В обратную сторону то же устройство работает как сумматор.

Направление KADAMM в каталоге T&T Telecom собрано из двух подразделов, всего 44 модели и серии. Коаксиальные (реактивные) делители — 26 позиций на 136–6000 МГц, с разъёмами N и 4.3-10 и исполнениями на 500 Вт. Делители мощности Уилкинсона — 18 серий на 87,5–6000 МГц, от 2 до 12 выходов, есть варианты с разъёмами SMA и в корпусе IP65.

Подразделы

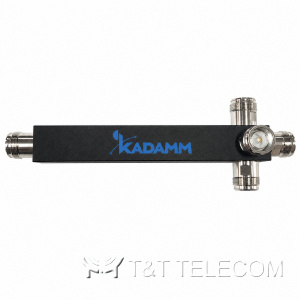

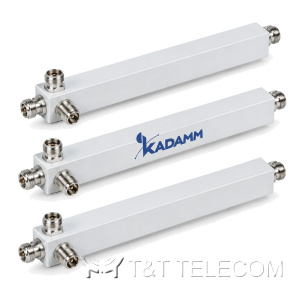

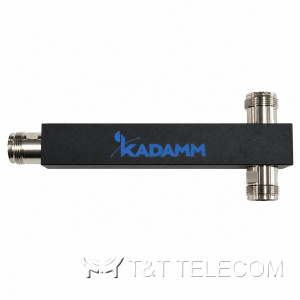

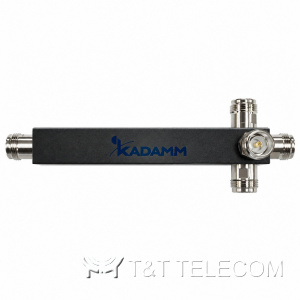

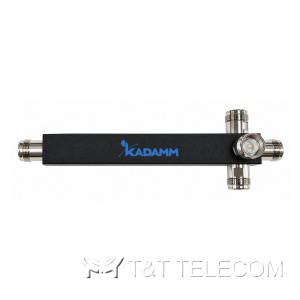

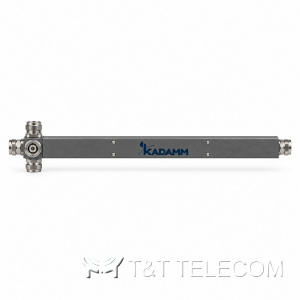

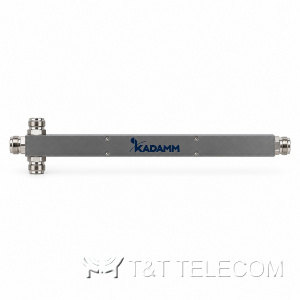

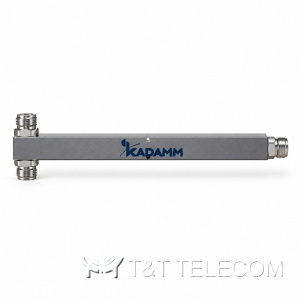

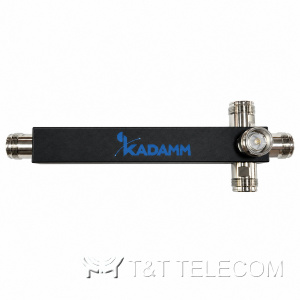

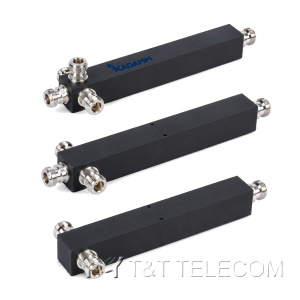

• Коаксиальные делители мощности — 26 моделей, 136–6000 МГц, разъёмы N, 4.3-10; мощность до 500 Вт средней
• Делители мощности Уилкинсона — 18 серий и моделей, 87,5–6000 МГц, от 2 до 12 выходов

Чем различаются типы

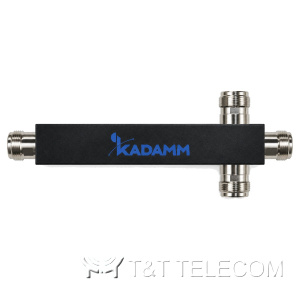

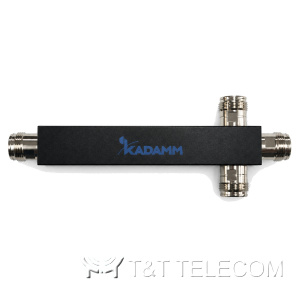

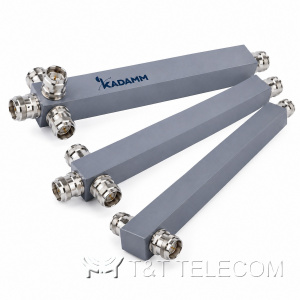

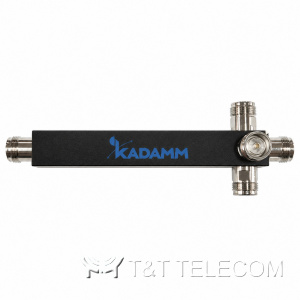

• Коаксиальный (реактивный) делитель — корпус-линия без резисторов: малые потери, высокая допустимая мощность и низкая интермодуляция, поэтому его ставят в мощные и мультиоператорные тракты.
• Делитель Уилкинсона содержит балластные резисторы и даёт развязку между выходами: если одна ветвь рассогласована, остальные почти не страдают. Мощность у него ниже — это решение для слаботочных распределительных сетей и измерений.
• Число каналов задаёт потери деления: 2 канала — 3,0 дБ, 3 — 4,8 дБ, 4 — 6,0 дБ, 6 — 7,8 дБ, 8 — 9,0 дБ, 12 — 10,8 дБ.

Как выбрать делитель

• Полоса делителя должна перекрывать все стандарты, которые пойдут через тракт, с запасом по краям.
• Суммарная мощность передатчиков на входе — не выше допустимой средней, с учётом пик-фактора цифровых сигналов.
• Для трактов нескольких операторов выбирают модели с PIM3 −160 дБн и разъёмами 4.3-10.
• Разъёмы — под кабель и соседнее оборудование, чтобы не ставить переходы.

Где нужен делитель сигнала

• DAS в бизнес-центрах, тоннелях и на парковках: делитель стоит в узле магистрали и разводит сигнал по этажам или крыльям здания.
• Антенные решётки и разнесённый приём: несколько панелей подключают к одному порту базовой станции.

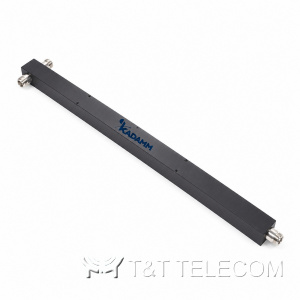

• Радиосвязь УКВ 136–174 и 400–520 МГц: одна станция работает сразу на две-четыре антенны с разными секторами.
• Лабораторные стенды и испытания, где на несколько приборов нужен одинаковый уровень одного генератора.

Коаксиальный или Уилкинсона: как выбрать делитель

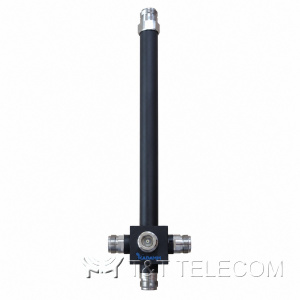

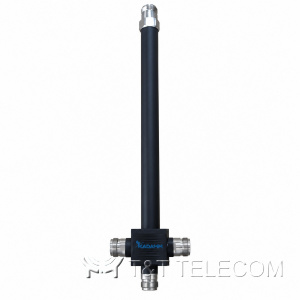

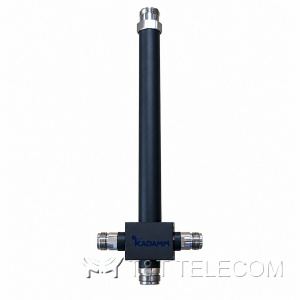

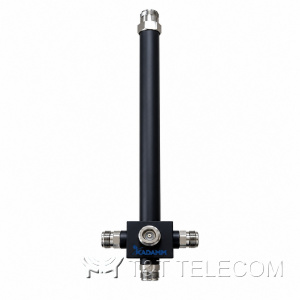

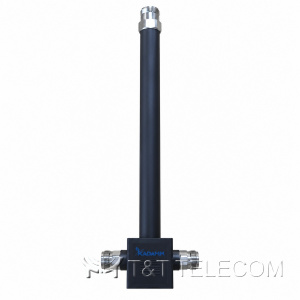

• Мощность: для трактов в сотни ватт и общих трактов операторов берут коаксиальные модели, например ДМ-4-700/2700-N-500 на 500 Вт.
• Развязка выходов: если ветви разной длины или нагрузки могут отключаться, нужен делитель Уилкинсона — у него выходы развязаны примерно на 16–20 дБ.

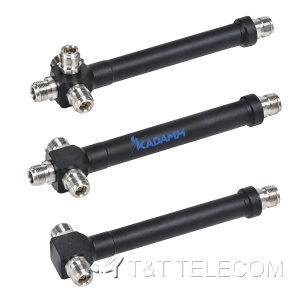

• Полоса: модели ДМ-617/4200 и ДМУ-698/5000-N перекрывают все сотовые диапазоны вместе с 5G, ДМУ-3-87,5/440-N закрывает УКВ.

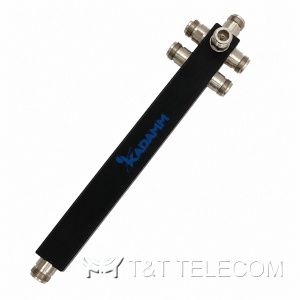

• Число выходов: делитель мощности на 2 канала, на 3, 4, 6, 8 и 12 — максимальная кратность у серии ДМУ-698/2700-N.
• Разъёмы: N для большинства трактов, 4.3-10 у моделей с суффиксом 43, SMA — у ДМУ-8-600/6000-SMA для слаботочных схем.

Вопросы и ответы

Сколько теряется сигнала в делителе на четыре выхода?
Теоретически 6 дБ на каждый выход, к ним добавляются собственные потери корпуса — у коаксиальных моделей это доли децибела.

Можно ли включить делитель как сумматор двух передатчиков?
Можно, но мощность сумматора ниже, и передатчики с близкими частотами лучше сводить через гибридный комбайнер с развязкой входов.

Где делители для частот выше 6 ГГц?
Широкополосные СВЧ-делители до 110 ГГц вынесены в отдельный раздел «Делители мощности СВЧ».

Смотрите также

• Комбайнеры, диплексеры, дуплексеры и фильтры
• Аттенюаторы
• Инжекторы питания (bias tee) и мачтовые усилители
• Точки объединения интерфейсов POI для DAS

Подберём делители KADAMM под схему распределения и количество антенн, поставим вместе с нагрузками и ответвителями.
