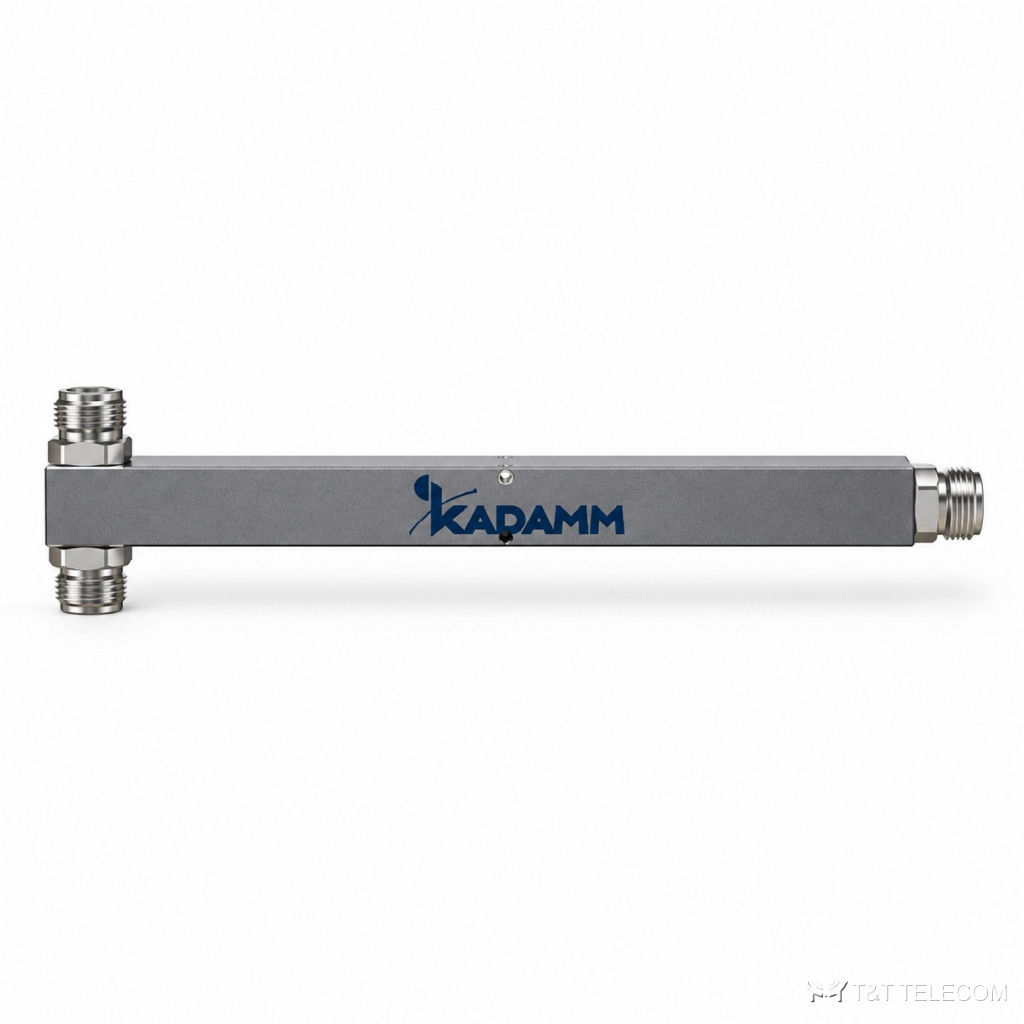

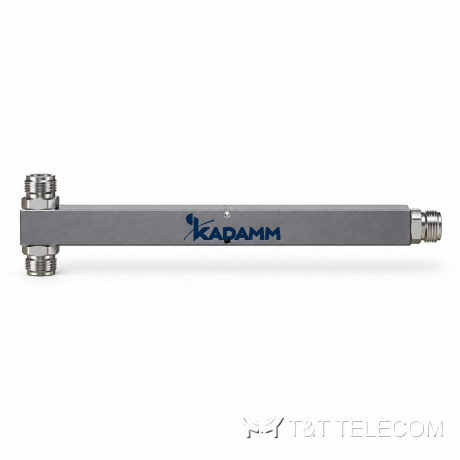

Делитель мощности KADAMM ДМ-2-350/6000-43 — 350–6000 МГц, на 2 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-2-350/6000-43 — коаксиальный делитель мощности на 2 канала для частот 350–6000 МГц. ДМ-2-350/6000-43 делит сигнал одного источника поровну между антеннами или ветвями системы, а при обратном включении сводит их в общий тракт. Основное по ДМ-2-350/6000-43: разъём 4.3-10; PIM3 ≤−155 / −160 дБн при 2×43 дБм; мощность 200 Вт; вносимые потери ≤3,3 дБ (350–3800 МГц), ≤3,5 дБ (3800–6000 МГц).
Для каких систем подходит
- Полоса 350–6000 МГц у ДМ-2-350/6000-43 охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМ-2-350/6000-43 разводит сигнал по группам потолочных антенн.
- Мультиоператорные тракты: полосы 350–6000 МГц хватает, чтобы через ДМ-2-350/6000-43 шли сразу несколько стандартов.
- Сети профессиональной радиосвязи от 350 МГц: ДМ-2-350/6000-43 объединяет антенны на мачте и разводит сигнал по секторам.
- Монтаж ДМ-2-350/6000-43 на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц |
| Выходов | 2 |
| Вносимые потери с учётом деления | ≤3,3 дБ (350–3800 МГц), ≤3,5 дБ (3800–6000 МГц) |
| КСВН | ≤1,35 |
| PIM3 | ≤−155 / −160 дБн при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 323×25×25 мм |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
Как подобрать исполнение
- Деление на 2 канала у ДМ-2-350/6000-43 даёт 3,0 дБ на выход; к этому добавляются вносимые потери ≤3,3 дБ (350–3800 МГц), ≤3,5 дБ (3800–6000 МГц).
- У ДМ-2-350/6000-43 разъём 4.3-10: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМ-2-350/6000-43: допустимо 200 Вт.
- При нескольких операторах важен PIM3 — у ДМ-2-350/6000-43 он ≤−155 / −160 дБн при 2×43 дБм: чем ниже, тем меньше помех приёму.
- Согласование ДМ-2-350/6000-43 по входу: КСВН ≤1,35.
- Рабочие температуры ДМ-2-350/6000-43: −35 … +75 °C.
Поставка и документы
Поставляем KADAMM ДМ-2-350/6000-43 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМ-2-350/6000-43 на улице?
Да, исполнение ДМ-2-350/6000-43 рассчитано на наружную установку, рабочие температуры −35 … +75 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-2-350/6000-43?
С разъёмами 4.3-10 на стороне ДМ-2-350/6000-43; волновое сопротивление тракта — 50 Ом.
Работает ли ДМ-2-350/6000-43 в обратную сторону?
Да, ДМ-2-350/6000-43 обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
