Комбайнеры, диплексеры, дуплексеры и фильтры

Частотно-разделительные устройства решают одну общую задачу: пропустить по одному фидеру и одной антенне несколько сигналов так, чтобы они не мешали друг другу. Комбайнер сводит в общий порт диапазоны разных операторов, диплексер делит тракт на две полосы, дуплексер разводит приём и передачу одной станции, а полосовой или режекторный фильтр убирает помехи и побочные излучения.

Направление KADAMM включает шесть подразделов. Фильтр-комбайнеры — 77 моделей на 2–7 диапазонов, включая двух-, трёх- и многодиапазонные. Гибридные комбайнеры — 47 мостов в конфигурациях от 2×1 до 4×4. Полосовых фильтров 42, дуплексеров 18, ФНЧ, ФВЧ и режекторных фильтров 8, диплексеров 6. Частоты охватывают от УКВ-радиосвязи 30–174 МГц до 5G 3300–3800 МГц.

Подразделы

• Фильтр-комбайнеры — 77 моделей с полосовыми фильтрами: потери доли децибела, развязка между портами до 50 дБ и выше
• Диплексеры — 6 двухполосных моделей для пар 800/900, 1800/2100, 1800/2600, 400/700 МГц и других

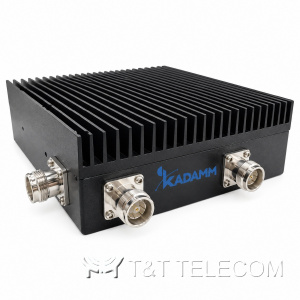

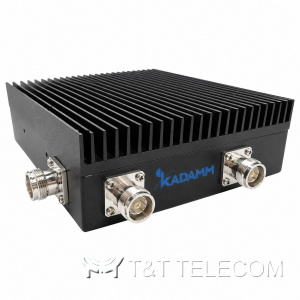

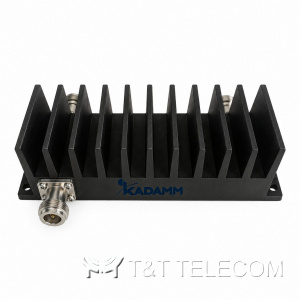

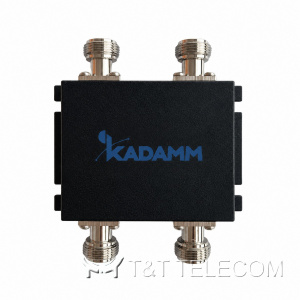

• Гибридные комбайнеры — 47 мостов 3 дБ: объединяют любые частоты внутри полосы, конфигурации 2×1, 2×2, 3×3, 4×4

Фильтровая или гибридная схема

• Фильтр-комбайнер и диплексер пропускают в каждый порт свою полосу. Потери малы, но частоты систем должны лежать в разных заранее заданных полосах.
• Гибридный комбайнер не зависит от частотного плана и объединяет даже соседние несущие одного диапазона, но теряет около 3 дБ на ступень.

Где применяются эти устройства

• Мультиоператорные DAS: фильтр-комбайнер или гибридный комбайнер сводит сигналы GSM, LTE и 5G нескольких операторов в одну кабельную сеть.
• Совмещение площадок: два диплексера позволяют пустить радиосвязь и сотовый сигнал по одному кабелю на мачту.
• Ретрансляторы УКВ: дуплексер даёт приёму и передаче работать на одну антенну.
• Защита приёмников: полосовой фильтр на входе убирает сигналы соседних систем, режекторный вырезает конкретную мешающую полосу.

Фильтровая или гибридная схема

• Частоты систем в разных диапазонах — берите фильтр-комбайнер: потери на порт составляют доли децибела, развязка достигает 50 дБ и выше.
• Несущие в одном диапазоне или частотный план ещё не известен — гибридный комбайнер: он не требует настройки, но теряет около 3 дБ на ступень.
• Только две полосы через общий кабель — диплексер, например МП-2-800+3500 для 790–2690 и 3300–3800 МГц.
• Приём и передача одной станции — дуплексер с разносом под вашу сеть, от ДУ-136/174 до ДУ-2560/2690.
• Для общих трактов операторов выбирают модели с PIM3 до −160 дБн и разъёмами 4.3-10.

Вопросы и ответы

Чем диплексер отличается от дуплексера?
Диплексер разделяет две разные полосы частот, например 900 и 1800 МГц; дуплексер разделяет приём и передачу внутри одной системы связи.

Можно ли объединить пять операторов одним устройством?
Да, пятидиапазонные и семидиапазонные фильтр-комбайнеры серий КМ-5 и КМ-7 сводят до семи полос в один порт.
