Фильтр-комбайнеры

Подбор по параметрам
Название



Страницы: 1 2 3 4 След.
Страницы: 1 2 3 4 След.

Фильтр-комбайнер объединяет сигналы нескольких диапазонов в общий порт через набор полосовых фильтров — каждому входу соответствует своя полоса. Потери на порт составляют доли децибела, развязка между входами доходит до 50 дБ и выше, поэтому такие устройства ставят в DAS и на мачтах, где на счету каждый децибел.

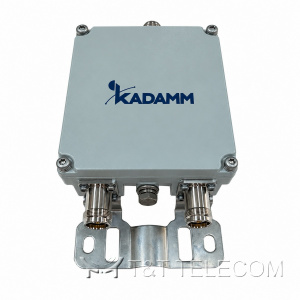

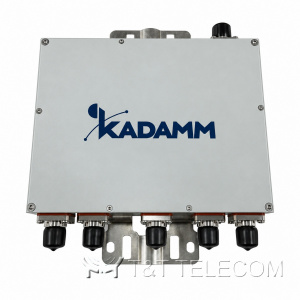

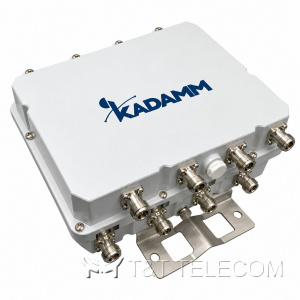

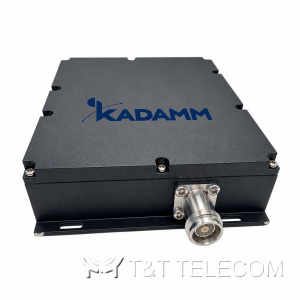

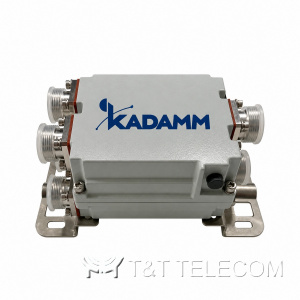

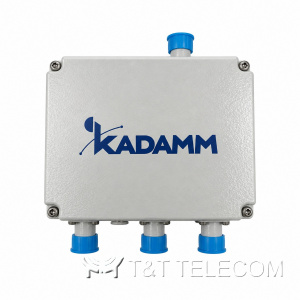

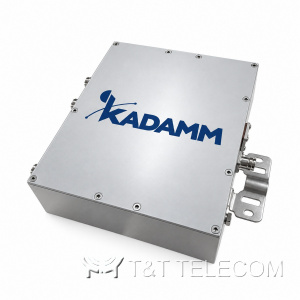

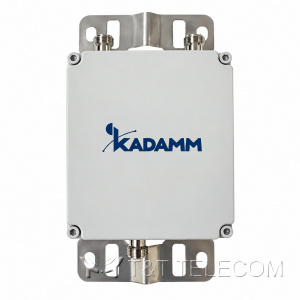

В подразделе 77 моделей KADAMM, распределённых по трём группам: двухдиапазонные комбайнеры — 31 модель, трёхдиапазонные — 15, многодиапазонные на 4–7 полос — 29. Отдельно здесь представлены два однодиапазонных комбайнера: КМ-СЧ-01 на 698–3800 МГц и КМ-СЧ-02 на 483–488 МГц для узкополосной радиосвязи.

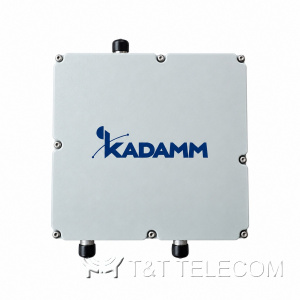

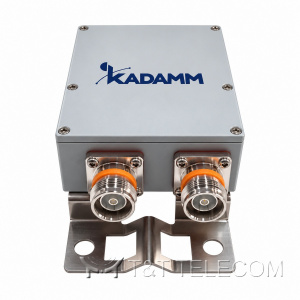

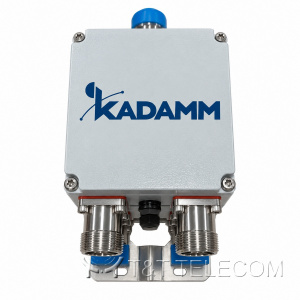

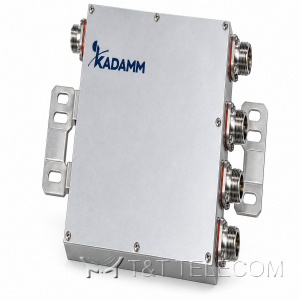

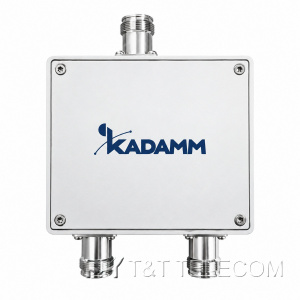

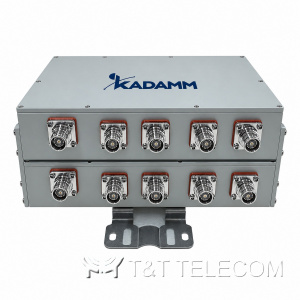

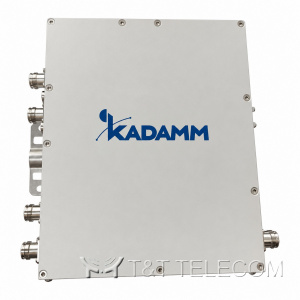

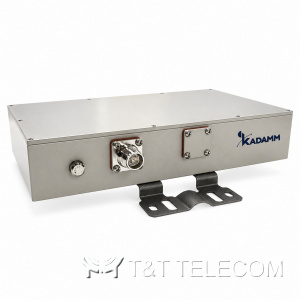

По числу диапазонов

На что смотреть

  • Полосы портов — под частоты конкретных операторов и стандартов.
  • Проход питания и AISG для мачтовых усилителей и RET, если комбайнер стоит на мачте.
  • Сдвоенное исполнение — для схем MIMO 2×2 на одной опоре.

Комбайнеры одного диапазона

МодельПолосыРазъёмыМощность
KADAMM КМ-СЧ-02483–488 МГцN≤50 Вт на порт TX, ≤10 Вт на порт RX
KADAMM КМ-СЧ-01698–3800 МГцN, 4.3-10, 7-16 (DIN)≤200 / — Вт

Где применяют фильтр-комбайнеры

  • Сведение диапазонов 800, 900, 1800, 2100, 2600 и 3500 МГц нескольких операторов в одну кабельную сеть здания.
  • Подключение многодиапазонной антенны к нескольким блокам базовой станции через один фидер.
  • Совмещение радиосвязи 136–174 и 380–520 МГц с сотовым сигналом на общей мачте.
  • Проекты 5G, где к существующему тракту 698–2700 МГц добавляют полосу 3300–3800 МГц.

Как подобрать фильтр-комбайнер

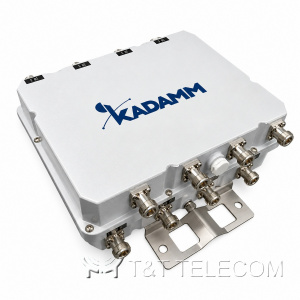

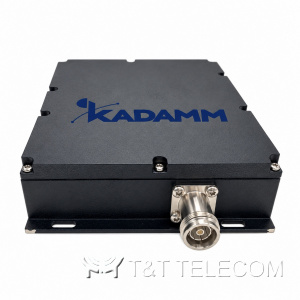

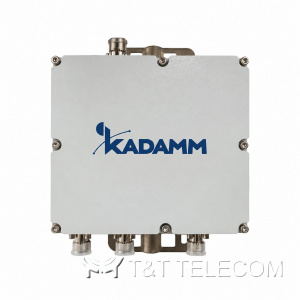

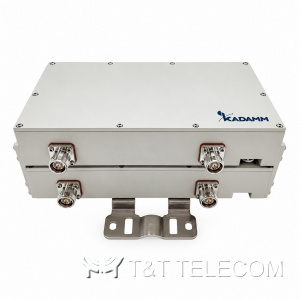

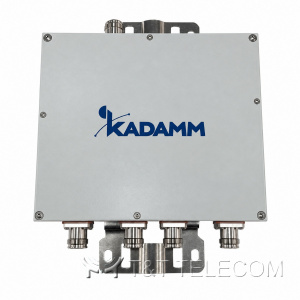

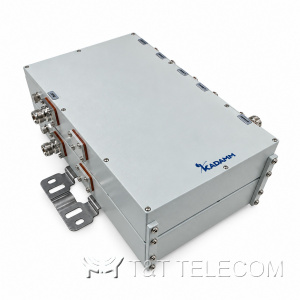

  • Количество полос: двух-, трёх-, четырёх-, пяти-, шести- и семидиапазонные исполнения KADAMM — от КМ-2 до КМ-7.
  • Совпадение полос портов с частотами операторов: например, КМ-5-10 рассчитан на 790–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2700 МГц.
  • Защитный интервал между соседними полосами: если частоты операторов перекрываются, фильтровая схема не подойдёт — нужен гибридный комбайнер.
  • Проход питания и AISG — если комбайнер стоит на мачте перед мачтовым усилителем или приводом RET.
  • Интермодуляция: для общих операторских трактов — исполнения с PIM3 до −160 дБн и разъёмами 4.3-10.

Вопросы и ответы

Чем фильтр-комбайнер отличается от гибридного?
Фильтр-комбайнер почти не теряет сигнал, но требует, чтобы полосы систем не пересекались; гибридный объединяет любые частоты, теряя около 3 дБ на ступень.

Для чего нужен однодиапазонный комбайнер?
КМ-СЧ-01 и КМ-СЧ-02 сводят несколько передатчиков внутри одной полосы — 698–3800 или 483–488 МГц — в общий выход.

Смотрите также

Сверим частотный план операторов и подберём фильтр-комбайнер KADAMM с нужным числом полос.
