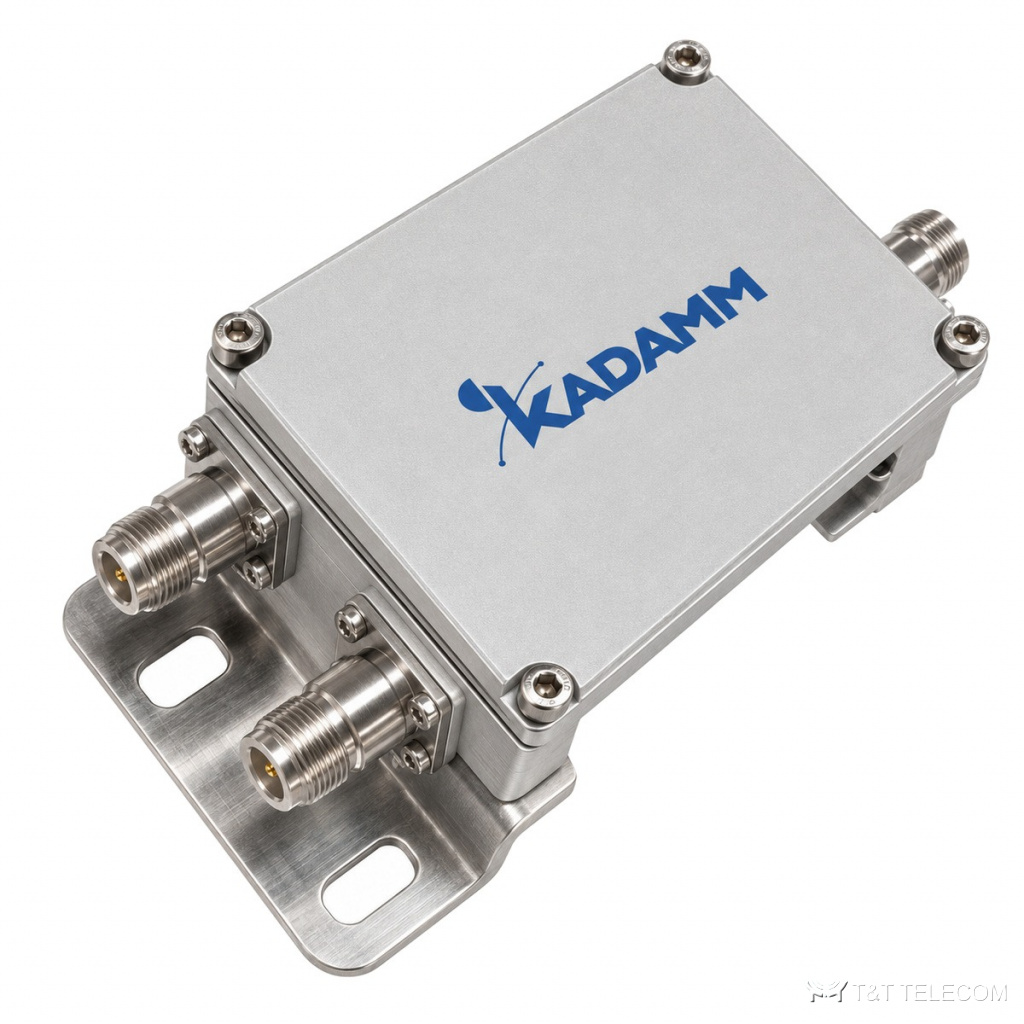

KADAMM КМ-2-11 — фильтр-комбайнер для полос 490–960 / 1427–3800 МГц. Задача КМ-2-11 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-2-11 коротко: потери ≤0,3 / ≤0,4 дБ; развязка ≥45 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16); разъёмы N и 4.3-10 и 7-16 (DIN); IP67.
Для каких систем подходит
- Через КМ-2-11 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции: КМ-2-11 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Совмещение радиосвязи от 490 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Наружная установка: исполнение КМ-2-11 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 490–960 + 1427–3800 МГц |
| Вносимые потери | ≤0,3 / ≤0,4 дБ |
| Развязка между портами | ≥45 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16) |
| DC/AISG | 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N / 4.3-10 / 7-16 female |
| Габариты (одиночный) | 148×112×45 мм |
| Вес (одиночный) | 1,6 кг |
| Сдвоенное исполнение | есть, 3,2 кг (арт. КМ-2-11-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-2-11 (490–960 / 1427–3800 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами КМ-2-11 — ≥45 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-11 — не выше ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16).
- Интермодуляция КМ-2-11: PIM3 ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-11: 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход.
- Под разъёмы КМ-2-11 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-11: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-11 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-2-11?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-11 разделить диапазоны обратно?
Да, КМ-2-11 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-11 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-11 вносит доли децибела потерь (≤0,3 / ≤0,4 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
