Точки объединения интерфейсов POI для DAS

Подбор по параметрам
Название



Точка объединения интерфейсов (POI) собирает выходы базовых станций нескольких операторов на входе распределённой антенной системы. Каждый оператор подключается к своему порту с собственной полосой, а в здание уходит один общий сигнал. Узел POI заменяет набор отдельных комбайнеров, гибридных мостов и аттенюаторов, собранных вручную в стойке.

В разделе 4 модели KADAMM для монтажа в 19-дюймовую стойку, все с монитор-портами. ПОИ-12/2 на 800–2700 МГц — 12 входов и 2 выхода, потери 5,0–8,5 дБ. ПОИ-16/4 и ПОИ-17/4 на 698–2700 МГц — 16 и 17 входов на 4 выхода, потери до 8,5 дБ. ПОИ-32/4 на 617–3800 МГц рассчитан на 32 входа и включает полосы 5G, потери 9,5–10 дБ.

Модели

МодельПолосаРазъёмыМощность

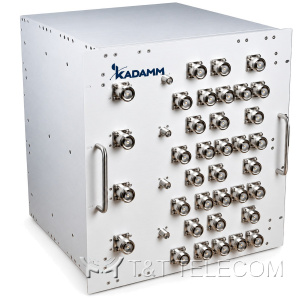

KADAMM ПОИ-32/4617–3800 МГц—≤150 Вт (пик 1000)

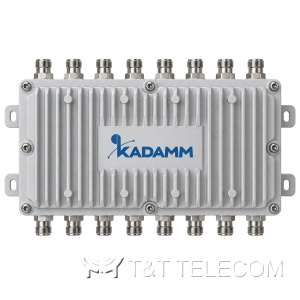

KADAMM ПОИ-16/4698–2700 МГц—≤50 Вт (пик 2000)
KADAMM ПОИ-17/4698–2700 МГц—≤50 Вт (пик 2000)

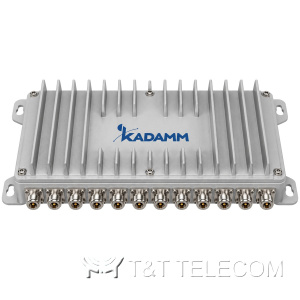

KADAMM ПОИ-12/2800–2700 МГц—≤100 Вт

Объекты для узлов POI

  • Аэропорты, вокзалы, стадионы и метрополитен с подключением всех операторов к одной DAS.
  • Торговые и бизнес-центры, где каждому оператору нужен свой вход с контролем уровня.
  • Поэтапные проекты: свободные входы позволяют подключить следующего оператора без переделки кабельной сети.
  • Объекты с планами по 5G — ПОИ-32/4 с верхней частотой 3800 МГц.

Как подобрать точку объединения

  • Число входов — по количеству операторов и технологий, с запасом на расширение: от 12 у ПОИ-12/2 до 32 у ПОИ-32/4.
  • Число выходов — по числу секторов или магистралей DAS: 2 или 4.
  • Полосы входов должны совпадать с диапазонами операторов; для 600 МГц и 3500 МГц подходит только ПОИ-32/4.
  • Потери узла 5–10 дБ закладывают в расчёт уровней вместе с потерями кабельной сети.
  • В стойке оставьте место по высоте и доступ к разъёмам спереди для подключения и отключения операторов.

Вопросы и ответы

Зачем POI монитор-порты?
Через них измеряют уровни каждого оператора без отключения системы и без разрыва основного тракта.

Можно ли изменить набор полос входов?
Конфигурацию POI согласуют под проект по перечню операторов и диапазонов объекта до изготовления.

Смотрите также

Рассчитаем конфигурацию POI KADAMM под операторов и диапазоны вашего объекта и поставим узел в сборе.
