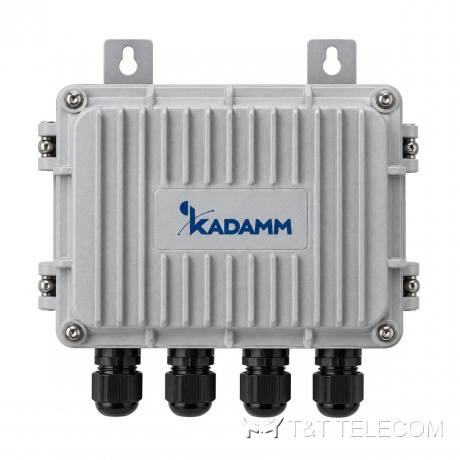

Точка объединения интерфейсов POI KADAMM ПОИ-17/4 — 698–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПОИ-17/4 — точка объединения интерфейсов (POI) для полосы 698–2700 МГц. ПОИ-17/4 собирает сигналы базовых станций нескольких операторов и диапазонов и подаёт их на вход распределённой антенной системы. Параметры ПОИ-17/4 коротко: потери ≤8,5 дБ (≤10,5 дБ 2600); PIM3 ≤−150 дБн; мощность ≤50 Вт (пик 2000); Indoor (аппаратная).
Область применения
- Диапазоны ПОИ-17/4 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Объединение нескольких операторов и стандартов в одной распределённой системе: ПОИ-17/4.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 698–2700 МГц |
| Конфигурация | 17 входов / 4 выхода + монитор |
| Объединяемые системы | LTE700 / 900 / 1800 / 2100 / 2600 FDD и TDD (расширенные поддиапазоны) |
| Вносимые потери | ≤8,5 дБ (≤10,5 дБ 2600) |
| Возвратные потери | ≥18 дБ (КСВН ≤1,29) |
| Изоляция | ≥25 дБ; между TDD и FDD 2600 ≥110 дБ |
| PIM3 | ≤−150 dBc |
| Мощность | ≤50 Вт (пик 2000) |
| Волновое сопротивление | 50 Ом |
| Порты | 17×7-16 F вход, 4×7-16 F выход, 1×N F монитор |
| Габариты | 482×450×454 мм |
| Масса | 45 кг |
| Монтаж | 19″ стойка |
| Температура эксплуатации | −20…+55 °C |
| Исполнение | Indoor (аппаратная) |
| Поставка | под проект |
На что смотреть при выборе
- Полоса ПОИ-17/4 — 698–2700 МГц; она должна накрывать все частоты в тракте.
- Схема ПОИ-17/4: 17 входов / 4 выхода + монитор.
- Вносимые потери ПОИ-17/4 — ≤8,5 дБ (≤10,5 дБ 2600).
- Мощность на входах ПОИ-17/4 — не выше ≤50 Вт (пик 2000).
- Интермодуляция ПОИ-17/4: PIM3 ≤−150 дБн.
- Температура эксплуатации ПОИ-17/4: −20…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Точка объединения интерфейсов (POI) |
| Классификация | комплексное частотно-разделительное устройство; фильтровые тракты — вид Э8 по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ПОИ-17/4 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как заказать ПОИ-17/4?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
Сколько операторов подключается к ПОИ-17/4?
По числу входов и группам диапазонов: 17 входов / 4 выхода + монитор.
Какие разъёмы у ПОИ-17/4?
17×7-16 F вход, 4×7-16 F выход, 1×N F монитор.
