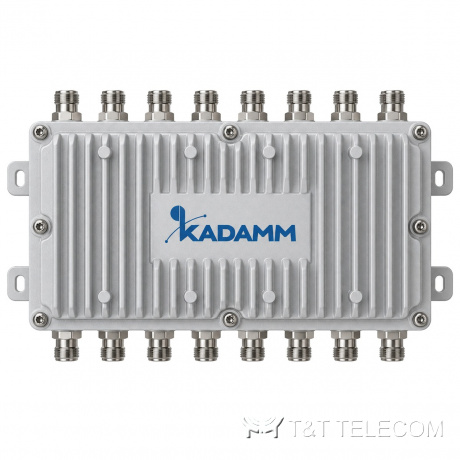

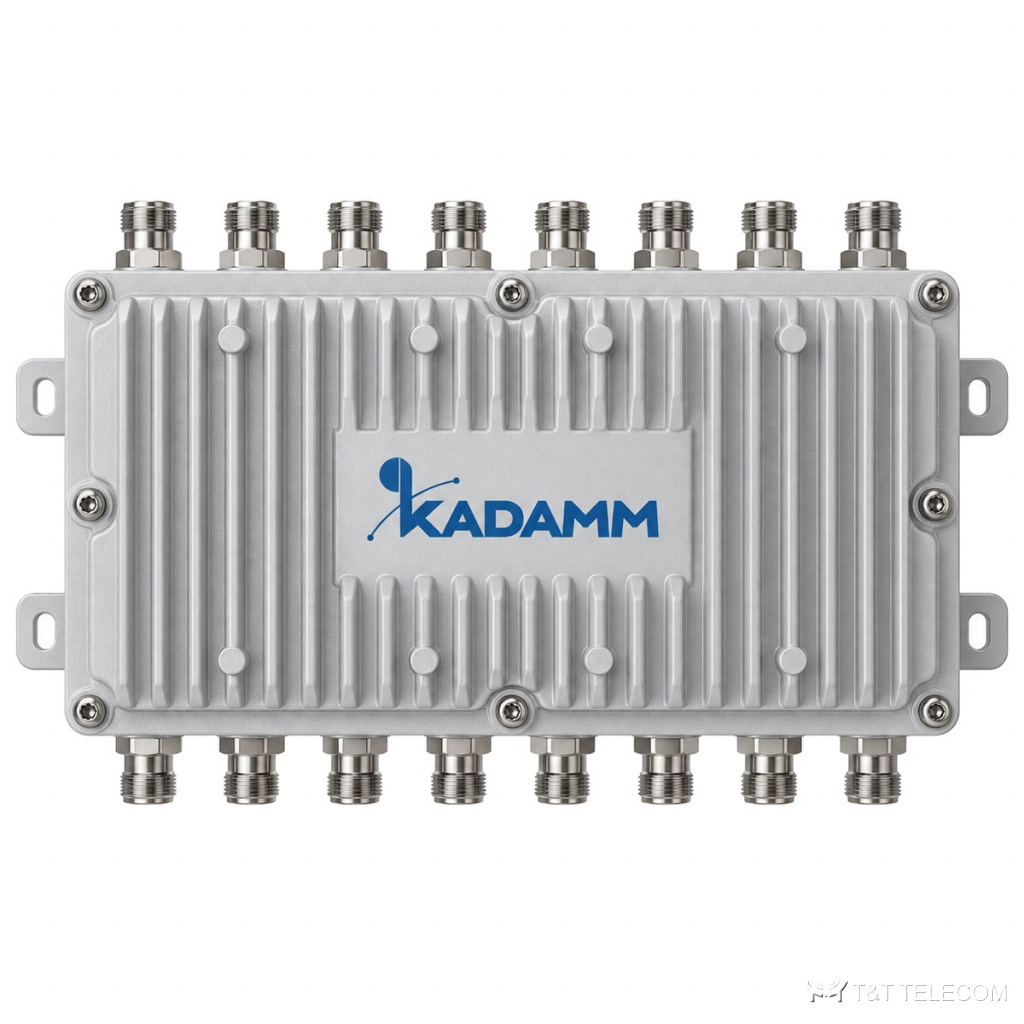

Точка объединения интерфейсов POI KADAMM ПОИ-16/4 — 698–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПОИ-16/4: точка объединения интерфейсов (POI), полоса 698–2700 МГц. Через ПОИ-16/4 несколько операторов подключаются к одной DAS: каждый вход согласован и развязан от соседних. Ключевые данные ПОИ-16/4: потери ≤8,5 дБ; PIM3 ≤−150 дБн; мощность ≤50 Вт (пик 2000); Indoor (аппаратная).
Область применения
- Диапазоны ПОИ-16/4 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Мультиоператорные DAS в метро, аэропортах, на стадионах и в крупных зданиях: ПОИ-16/4 на входе системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 698–2700 МГц |
| Конфигурация | 16 входов / 4 выхода + монитор |
| Объединяемые системы | LTE700 / 900 / 1800 / 2100 / 2600 FDD (дуплексные входы) |
| Вносимые потери | ≤8,5 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,29) |
| Изоляция | ≥25 дБ (в диапазоне), ≥80 дБ (между диапазонами) |
| PIM3 | ≤−150 dBc |
| Мощность | ≤50 Вт (пик 2000) |
| Волновое сопротивление | 50 Ом |
| Порты | 16×7-16 F вход, 4×7-16 F выход, 1×N F монитор (−40…−30 дБ) |
| Габариты | 482×404×350 мм |
| Масса | 30 кг |
| Монтаж | 19″ стойка |
| Температура эксплуатации | −20…+55 °C |
| Исполнение | Indoor (аппаратная) |
| Поставка | под проект |
На что смотреть при выборе
- Рабочие частоты ПОИ-16/4: 698–2700 МГц.
- Конфигурация и управление ПОИ-16/4: 16 входов / 4 выхода + монитор.
- Вносимые потери ПОИ-16/4 — ≤8,5 дБ.
- Допустимая мощность ПОИ-16/4 — ≤50 Вт (пик 2000); для нескольких несущих считают сумму.
- Интермодуляция ПОИ-16/4: PIM3 ≤−150 дБн.
- Температура эксплуатации ПОИ-16/4: −20…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Точка объединения интерфейсов (POI) |
| Классификация | комплексное частотно-разделительное устройство; фильтровые тракты — вид Э8 по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ПОИ-16/4 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ПОИ-16/4?
16×7-16 F вход, 4×7-16 F выход, 1×N F монитор (−40…−30 дБ).
Как заказать ПОИ-16/4?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
Сколько операторов подключается к ПОИ-16/4?
По числу входов и группам диапазонов: 16 входов / 4 выхода + монитор.
