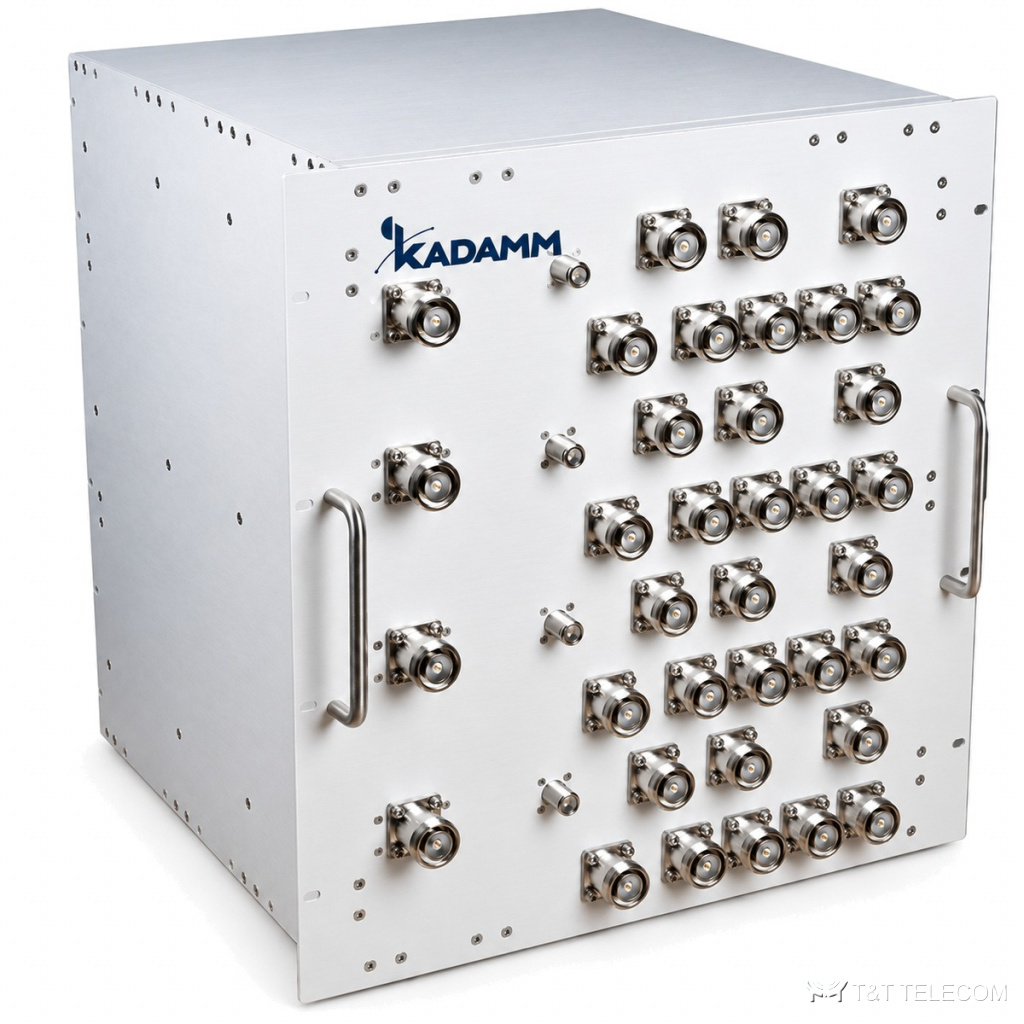

KADAMM ПОИ-32/4 — точка объединения интерфейсов (POI) для полосы 617–3800 МГц. Через ПОИ-32/4 несколько операторов подключаются к одной DAS: каждый вход согласован и развязан от соседних. Ключевые данные ПОИ-32/4: потери ≤9,5–10 дБ; PIM3 ≤−155 дБн; мощность ≤150 Вт (пик 1000); Indoor (аппаратная).
Где применяют
- Полосы ПОИ-32/4 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение нескольких операторов и стандартов в одной распределённой системе: ПОИ-32/4.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 617–3800 МГц |
| Конфигурация | 32 входа / 4 выхода + 4 монитор-порта |
| Объединяемые системы | 600–700 / 850 / 900 / 1800 / 2100 / 2300 / 2600 / 3500 — девять систем по 4 порта |
| Вносимые потери | ≤9,5–10 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,29) |
| Изоляция | ≥22 дБ (между диапазонами), кросс-изоляция ≥50–80 дБ |
| PIM3 | ≤−155 dBc |
| Мощность | ≤150 Вт (пик 1000) |
| Волновое сопротивление | 50 Ом |
| Порты | 32×7-16 F вход, 4×7-16 F выход, 4×N F монитор (30±3 дБ) |
| Габариты | 500×482×433 мм |
| Масса | 58,5 кг |
| Монтаж | 19″ стойка |
| Температура эксплуатации | −10…+55 °C |
| Исполнение | Indoor (аппаратная) |
| Поставка | под проект |
Как подобрать
- Полоса ПОИ-32/4 — 617–3800 МГц; она должна накрывать все частоты в тракте.
- Схема ПОИ-32/4: 32 входа / 4 выхода + 4 монитор-порта.
- Вносимые потери ПОИ-32/4 — ≤9,5–10 дБ.
- Мощность на входах ПОИ-32/4 — не выше ≤150 Вт (пик 1000).
- В общих трактах операторов важен PIM3 — у ПОИ-32/4 он ≤−155 дБн.
- Температура эксплуатации ПОИ-32/4: −10…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Точка объединения интерфейсов (POI) |
| Классификация | комплексное частотно-разделительное устройство; фильтровые тракты — вид Э8 по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ПОИ-32/4 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как заказать ПОИ-32/4?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
Сколько операторов подключается к ПОИ-32/4?
По числу входов и группам диапазонов: 32 входа / 4 выхода + 4 монитор-порта.
Какие разъёмы у ПОИ-32/4?
32×7-16 F вход, 4×7-16 F выход, 4×N F монитор (30±3 дБ).
