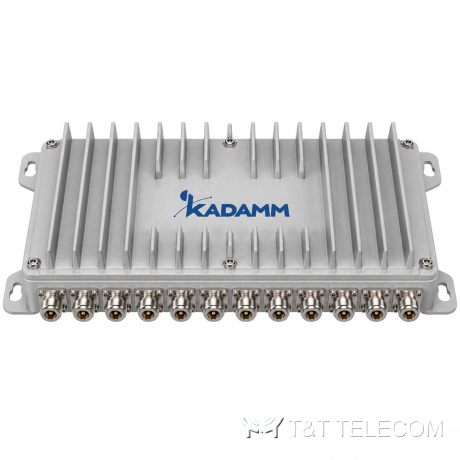

Точка объединения интерфейсов POI KADAMM ПОИ-12/2 — 800–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

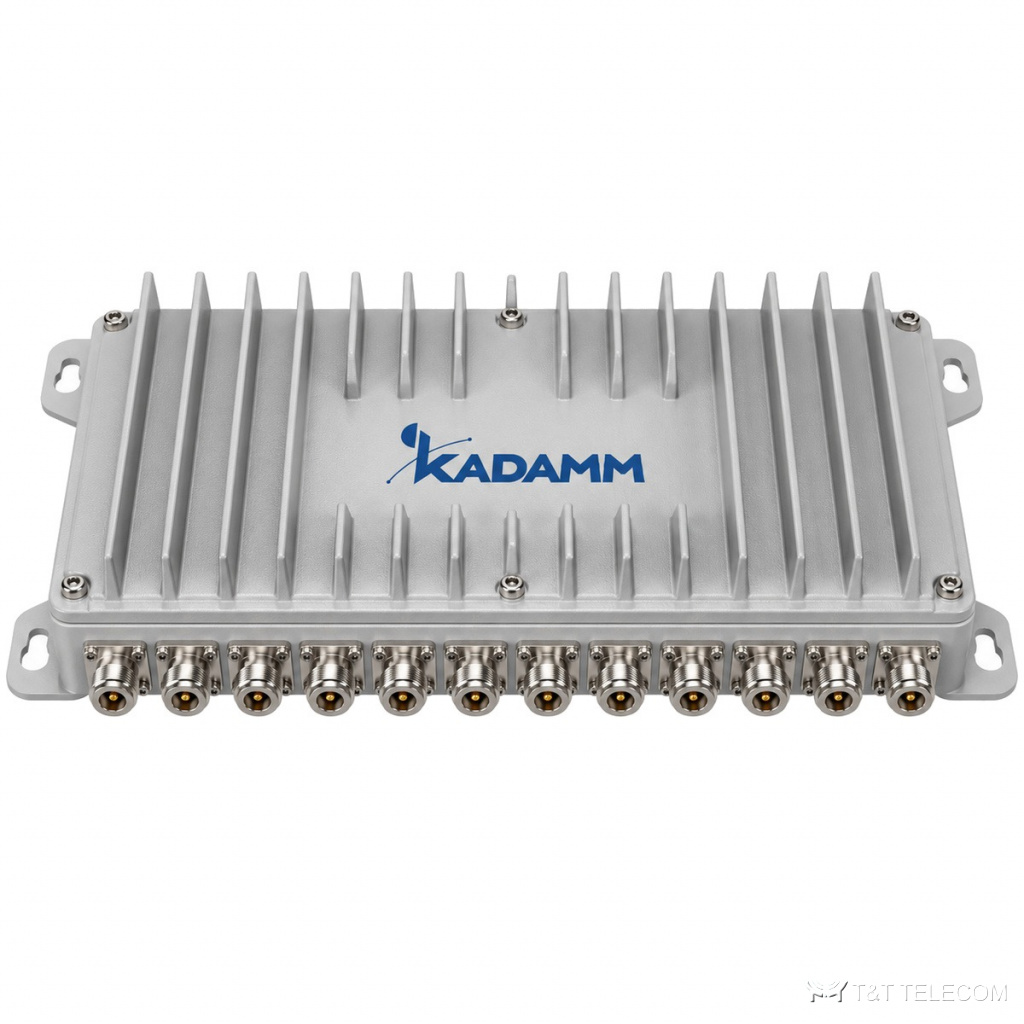

KADAMM ПОИ-12/2: точка объединения интерфейсов (POI), полоса 800–2700 МГц. Через ПОИ-12/2 несколько операторов подключаются к одной DAS: каждый вход согласован и развязан от соседних. Ключевые данные ПОИ-12/2: потери ≤5,0–8,5 дБ; PIM3 ≤−153 дБн; мощность ≤100 Вт; Indoor (аппаратная).
Область применения
- Полосы ПОИ-12/2 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Мультиоператорные DAS в метро, аэропортах, на стадионах и в крупных зданиях: ПОИ-12/2 на входе системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 800–2700 МГц |
| Конфигурация | 12 входов / 2 выхода + 2 монитор-порта |
| Объединяемые системы | 900M / 1800M / 2100M / 2300M / 2600M — две группы операторов |
| Вносимые потери | ≤5,0–8,5 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,3) |
| Изоляция | ≥28–40 дБ (в диапазоне), ≥80 дБ (между диапазонами) |
| PIM3 | ≤−153 dBc |
| Мощность | ≤100 Вт |
| Волновое сопротивление | 50 Ом |
| Порты | 12×7-16 F вход, 2×7-16 F выход, 2×N F монитор (−30 дБ) |
| Габариты | 685×533×482 мм |
| Масса | 73 кг |
| Монтаж | 19″ стойка |
| Температура эксплуатации | 0…+60 °C |
| Исполнение | Indoor (аппаратная) |
| Поставка | под проект |
Как подобрать
- Рабочие частоты ПОИ-12/2: 800–2700 МГц.
- Схема ПОИ-12/2: 12 входов / 2 выхода + 2 монитор-порта.
- Вносимые потери ПОИ-12/2 — ≤5,0–8,5 дБ.
- Допустимая мощность ПОИ-12/2 — ≤100 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ПОИ-12/2 он ≤−153 дБн.
- Температура эксплуатации ПОИ-12/2: 0…+60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Точка объединения интерфейсов (POI) |
| Классификация | комплексное частотно-разделительное устройство; фильтровые тракты — вид Э8 по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ПОИ-12/2 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ПОИ-12/2?
12×7-16 F вход, 2×7-16 F выход, 2×N F монитор (−30 дБ).
Как заказать ПОИ-12/2?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
Сколько операторов подключается к ПОИ-12/2?
По числу входов и группам диапазонов: 12 входов / 2 выхода + 2 монитор-порта.
