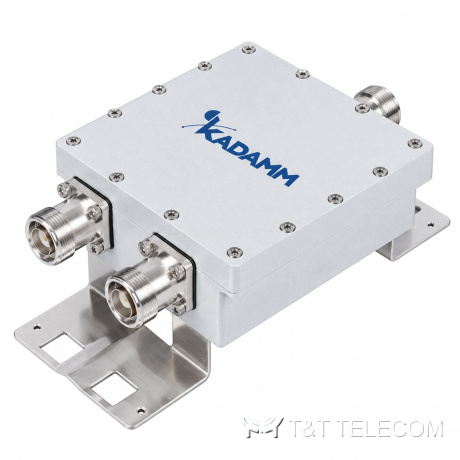

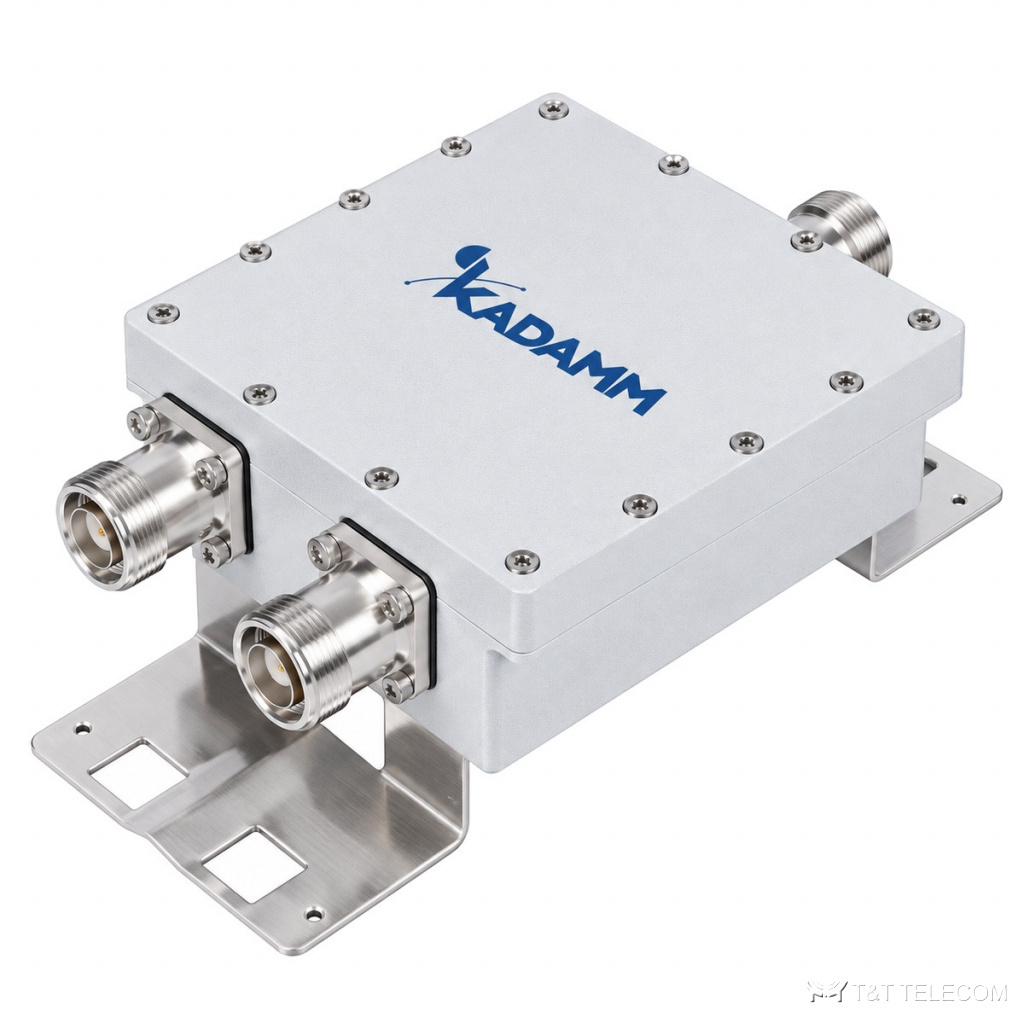

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-07 — 1710–1880 / 1920–2170 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-07 — фильтр-комбайнер для полос 1710–1880 / 1920–2170 МГц. Внутри КМ-2-07 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Ключевые данные КМ-2-07: потери <0,2 дБ тип. (<0,4 макс.); развязка ≥55 дБ; PIM3 ≤−160 дБн; мощность ≤250 / — Вт; разъёмы 4.3-10; IP67.
Область применения
- Диапазоны КМ-2-07 подходят для: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Базовые станции: КМ-2-07 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Монтаж КМ-2-07 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1710–1880 + 1920–2170 МГц |
| Вносимые потери | <0,2 дБ тип. (<0,4 макс.) |
| Развязка между портами | ≥55 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / — Вт |
| DC/AISG | проход по обоим портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 164×134×50 мм |
| Вес (одиночный) | 1,9 кг |
| Сдвоенное исполнение | есть, 3,8 кг (арт. КМ-2-07-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −25…+65 °C |
| Исполнение | IP67 |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-2-07 (1710–1880 / 1920–2170 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-2-07 она ≥55 дБ.
- Мощность на входах КМ-2-07 — не выше ≤250 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-07 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-07: проход по обоим портам.
- Под разъёмы КМ-2-07 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-07: −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-07 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-2-07?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-07 разделить диапазоны обратно?
Да, КМ-2-07 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-07 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-07 вносит доли децибела потерь (<0,2 дБ тип. (<0,4 макс.)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
