Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-02 — 698–960 / 1710–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

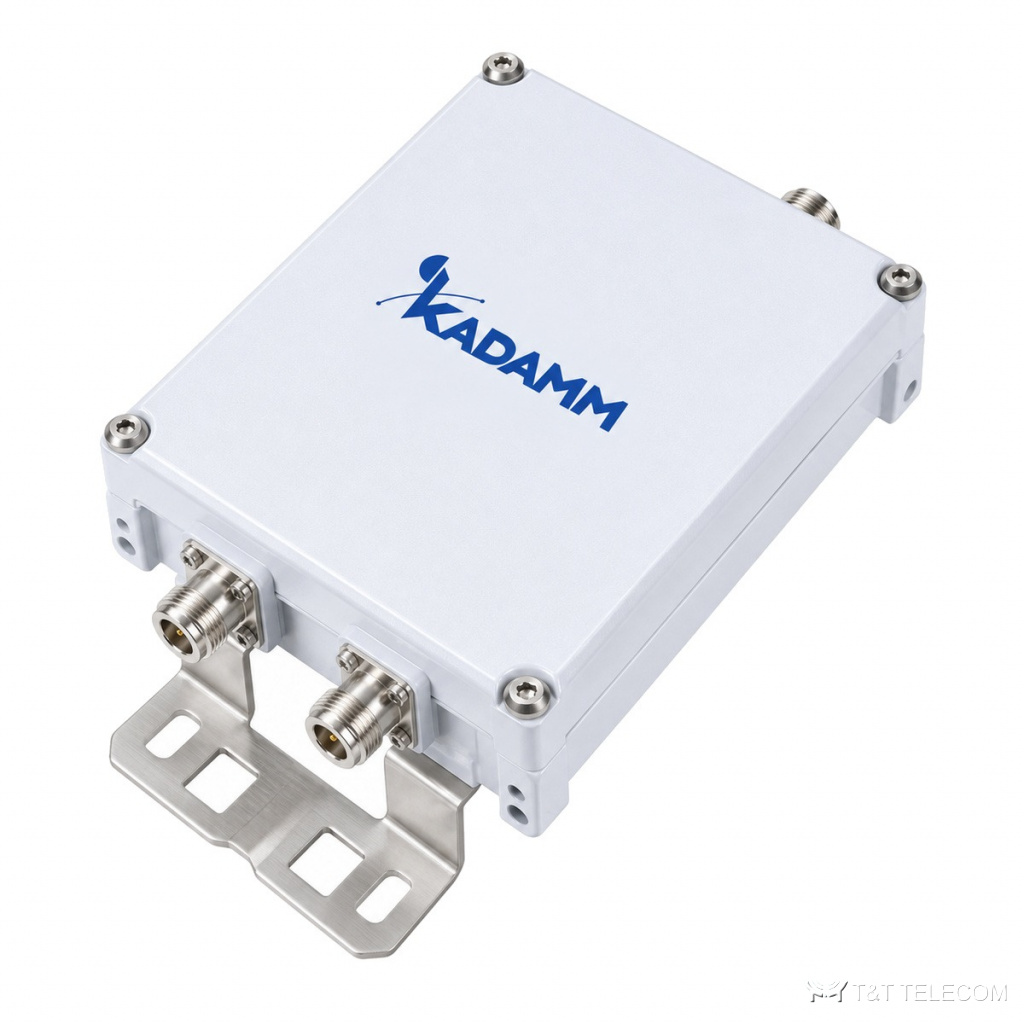

KADAMM КМ-2-02 — фильтр-комбайнер на 698–960 / 1710–2700 МГц. Задача КМ-2-02 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Основное по КМ-2-02: потери ≤0,25 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤300 / — Вт; разъёмы 7-16 (DIN); IP67.
Область применения
- Диапазоны КМ-2-02 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Базовые станции: КМ-2-02 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение КМ-2-02 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 698–960 + 1710–2700 МГц |
| Вносимые потери | ≤0,25 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤300 / — Вт |
| DC/AISG | проход по обоим портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 7-16 female |
| Габариты (одиночный) | 181×110×52 мм |
| Вес (одиночный) | 1,8 кг |
| Сдвоенное исполнение | есть, 3,6 кг (арт. КМ-2-02-Д) |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Подбор под проект
- Полосы КМ-2-02 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 698–960 / 1710–2700 МГц.
- Для совместной работы систем важна развязка; у КМ-2-02 она ≥50 дБ.
- Допустимая мощность КМ-2-02 — ≤300 / — Вт; для нескольких несущих считают сумму.
- Интермодуляция КМ-2-02: PIM3 ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-02: проход по обоим портам.
- Разъёмы КМ-2-02 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-02: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-2-02 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-2-02?
7-16 (din); другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-02 разделить диапазоны обратно?
Да, КМ-2-02 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-02 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-02 вносит доли децибела потерь (≤0,25 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
