Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-09 — 698–797 / 824–894 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

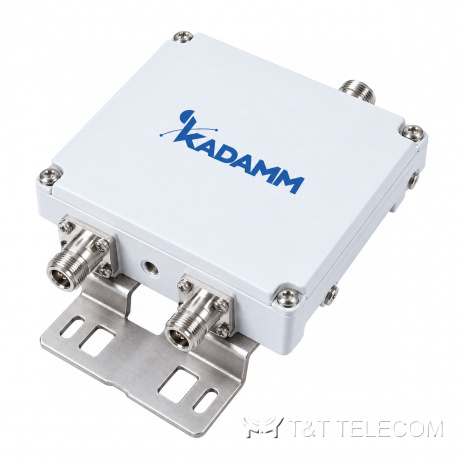

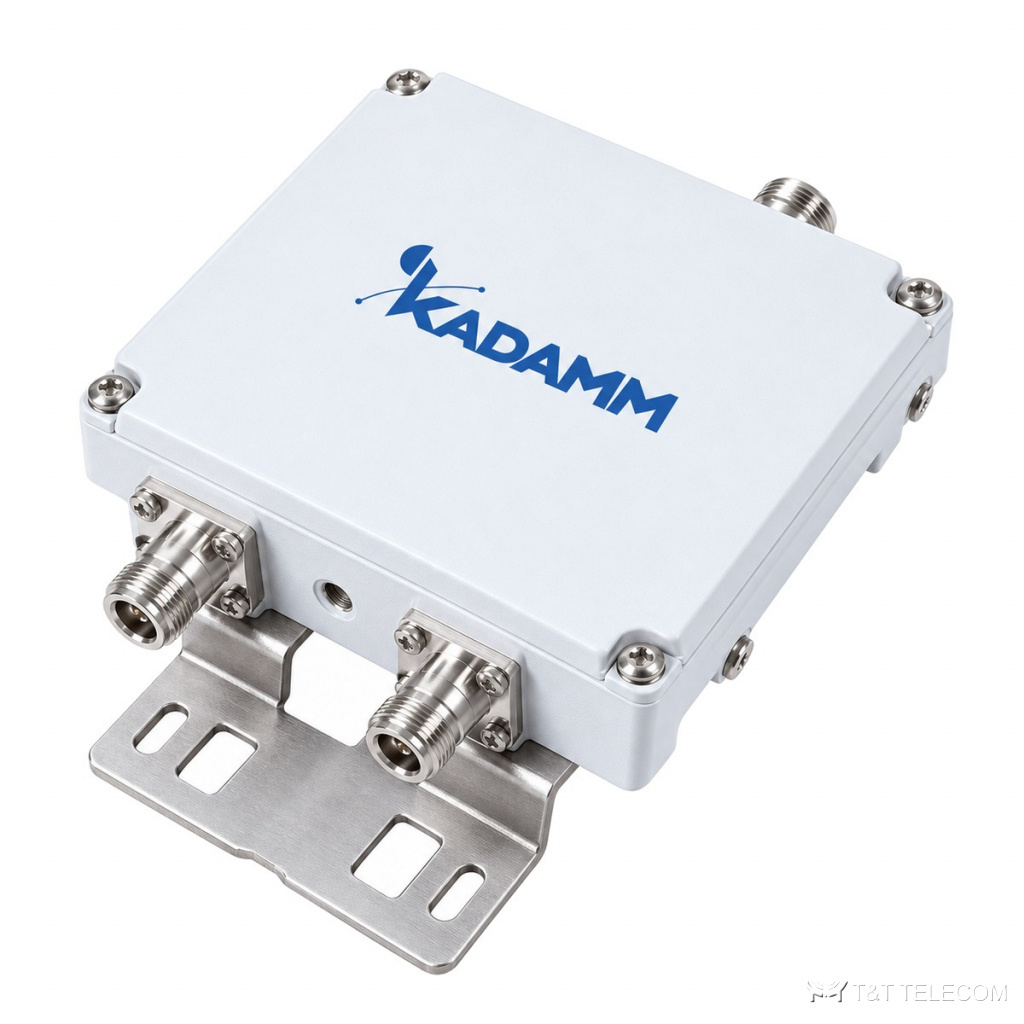

KADAMM КМ-2-09 — фильтр-комбайнер для полос 698–797 / 824–894 МГц. КМ-2-09 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-2-09: потери ≤0,35 дБ; развязка ≥53 дБ; PIM3 ≤−160 дБн; мощность ≤500 / 2000 Вт; разъёмы 7-16 (DIN); IP67.
Область применения
- Сокращение числа фидеров на мачте: КМ-2-09 объединяет диапазоны у подножия и разделяет их у антенны.
- Монтаж КМ-2-09 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 698–797 + 824–894 МГц |
| Вносимые потери | ≤0,35 дБ |
| Развязка между портами | ≥53 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤500 / 2000 Вт |
| DC/AISG | проход по обоим портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 7-16 female |
| Габариты (одиночный) | 147,8×144,8×58 мм |
| Вес (одиночный) | 2,0 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Как подобрать
- Полосы КМ-2-09 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 698–797 / 824–894 МГц.
- Развязка между портами КМ-2-09 — ≥53 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-09 — не выше ≤500 / 2000 Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-09 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-09: проход по обоим портам.
- Разъёмы КМ-2-09 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-09: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-2-09 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-2-09 разделить диапазоны обратно?
Да, КМ-2-09 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-09 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-09 вносит доли децибела потерь (≤0,35 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-09 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по обоим портам.
