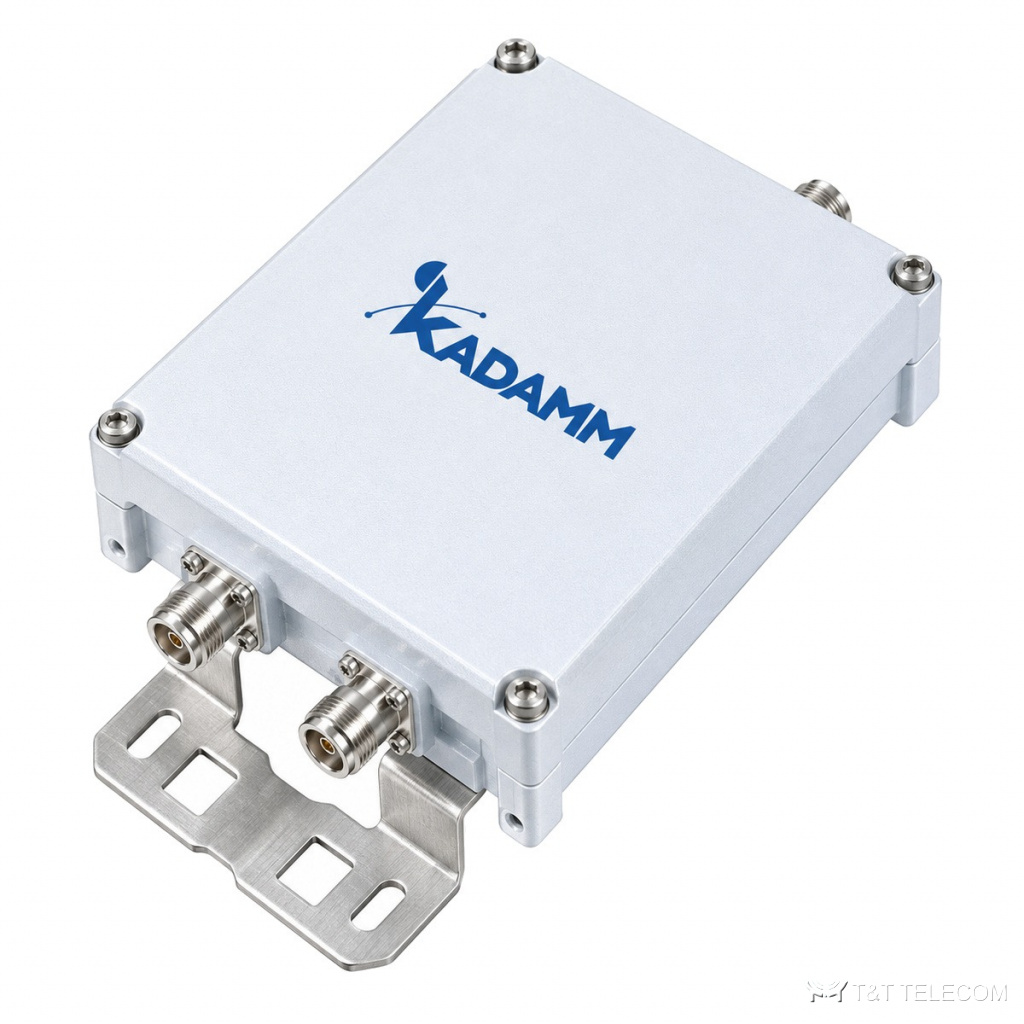

KADAMM КМ-2-05 — фильтр-комбайнер на 1695–2200 / 2300–2700 МГц. Задача КМ-2-05 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Основное по КМ-2-05: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 1500 Вт; разъёмы 4.3-10; IP67.
Для каких систем подходит
- Полосы КМ-2-05 охватывают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сокращение числа фидеров на мачте: КМ-2-05 объединяет диапазоны у подножия и разделяет их у антенны.
- Наружная установка: исполнение КМ-2-05 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1695–2200 + 2300–2700 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 1500 Вт |
| DC/AISG | 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 145×123×52,5 мм |
| Вес (одиночный) | 1,5 кг |
| Сдвоенное исполнение | есть (арт. КМ-2-05-Д), массу уточняйте у менеджера |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-2-05 (1695–2200 / 2300–2700 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-2-05 она ≥50 дБ.
- Мощность на входах КМ-2-05 — не выше ≤250 / 1500 Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-05 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-05: 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход.
- Под разъёмы КМ-2-05 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-05: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-05 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Пройдёт ли через КМ-2-05 питание мачтового усилителя?
Проход постоянного тока и AISG: 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход.
Какие разъёмы у КМ-2-05?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-05 разделить диапазоны обратно?
Да, КМ-2-05 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
