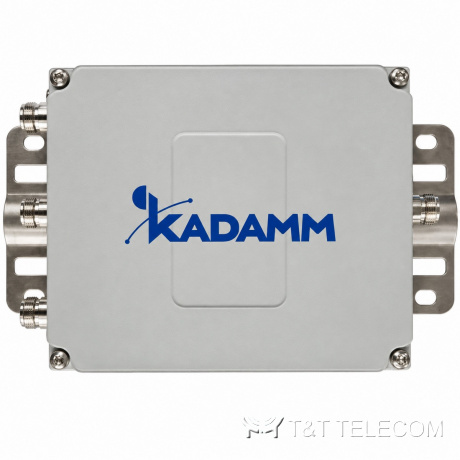

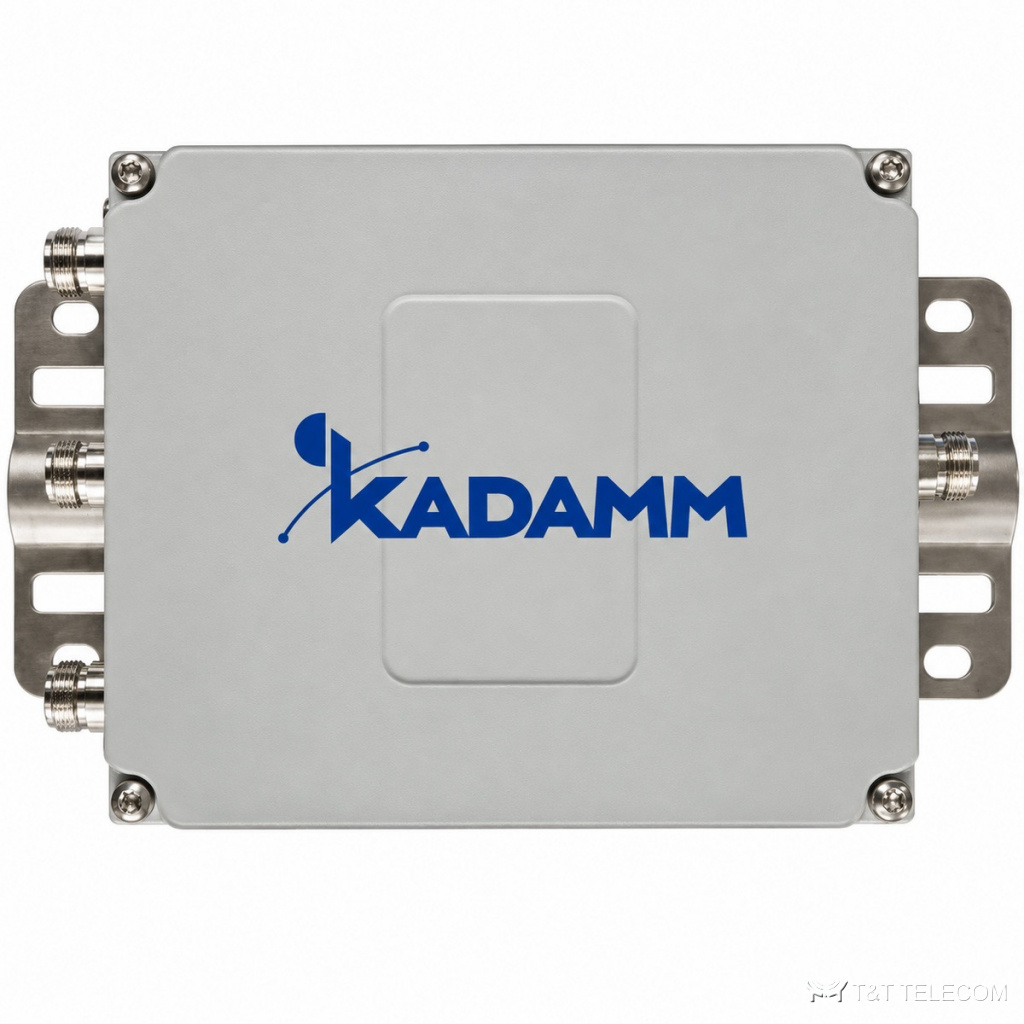

Триплексер KADAMM МП-3-800+1800+2600 — 790–960 / 1710–2170 / 2490–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-3-800+1800+2600 — триплексер для полос 790–960 / 1710–2170 / 2490–2690 МГц. Задача МП-3-800+1800+2600 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные МП-3-800+1800+2600: потери ≤0,2–0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×20 Вт; мощность 200 Вт (средняя), 1000 Вт (пиковая); разъёмы 4.3-10; IP67.
Область применения
- Полосы МП-3-800+1800+2600 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Базовые станции: МП-3-800+1800+2600 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Монтаж МП-3-800+1800+2600 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 790–960 / полоса 2: 1710–2170 / полоса 3: 2490–2690 МГц |
| Вносимые потери | ≤0,2–0,3 дБ |
| Вносимые потери по портам | порт 1: ≤0,2 дБ / порт 2: ≤0,3 дБ / порт 3: ≤0,3 дБ |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | 5–95% |
| Атмосферное давление | 55–106 кПа |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Габариты | 168×146×51 мм |
| Масса | 2,2 кг |
Как подобрать
- Сверьте частоты операторов с полосами МП-3-800+1800+2600 (790–960 / 1710–2170 / 2490–2690 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у МП-3-800+1800+2600 она ≥50 дБ.
- Мощность на входах МП-3-800+1800+2600 — не выше 200 Вт (средняя), 1000 Вт (пиковая).
- Интермодуляция МП-3-800+1800+2600: PIM3 ≤−160 дБн при 2×20 Вт.
- Под разъёмы МП-3-800+1800+2600 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-3-800+1800+2600: −40 … +65 °C.
Поставка и документы
KADAMM МП-3-800+1800+2600 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у МП-3-800+1800+2600?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через МП-3-800+1800+2600 разделить диапазоны обратно?
Да, МП-3-800+1800+2600 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем МП-3-800+1800+2600 отличается от гибридного комбайнера?
Фильтровая схема МП-3-800+1800+2600 вносит доли децибела потерь (≤0,2–0,3 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
