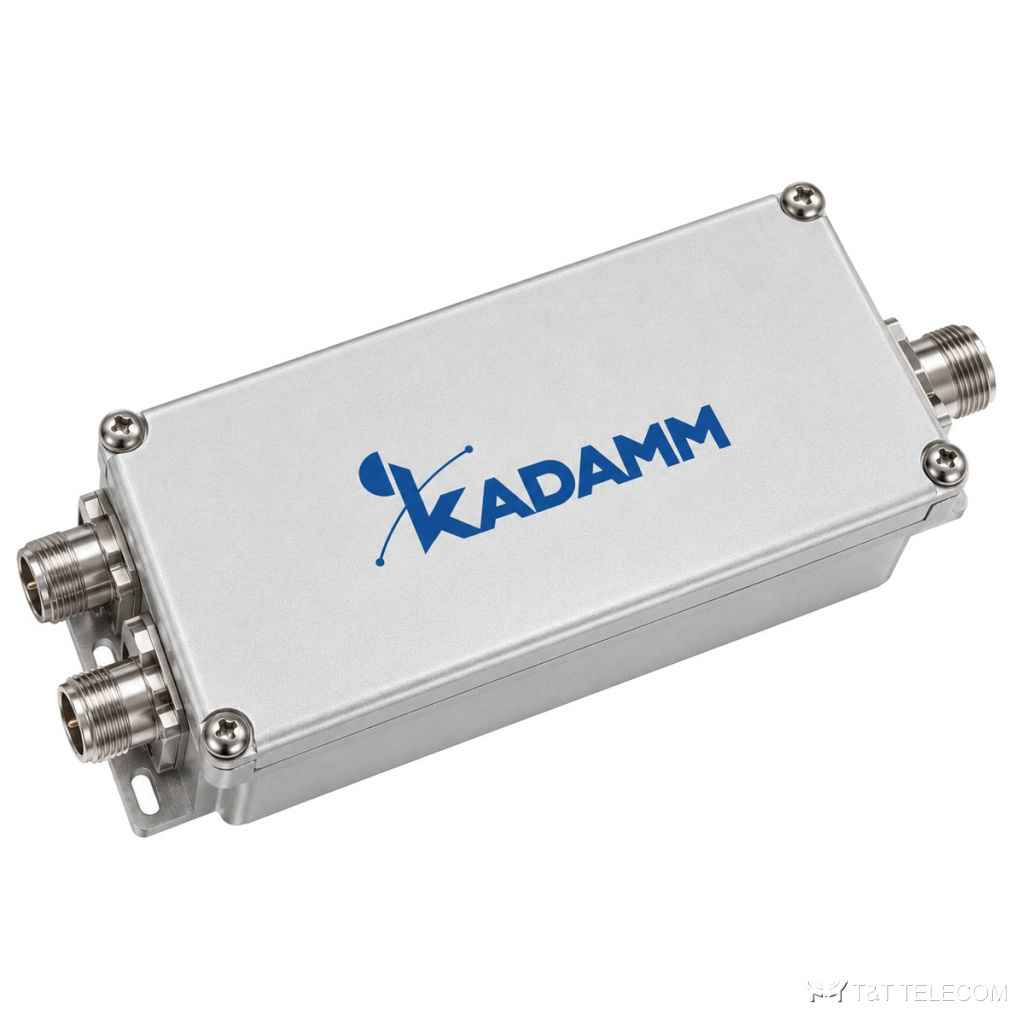

KADAMM КМ-2-13 — фильтр-комбайнер для полос 80–520 / 698–2700 МГц. Задача КМ-2-13 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-2-13 коротко: потери ≤1,0 дБ; развязка ≥35 дБ; PIM3 ≤−160 дБн; мощность ≤200 / 1500 Вт; разъёмы N; IP67.
Область применения
- Полосы КМ-2-13 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сокращение числа фидеров на мачте: КМ-2-13 объединяет диапазоны у подножия и разделяет их у антенны.
- Совмещение радиосвязи от 80 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Монтаж КМ-2-13 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 80–520 + 698–2700 МГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка между портами | ≥35 дБ |
| Возвратные потери | ≥18 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / 1500 Вт |
| DC/AISG | P1 проход (до 2500 мА), P2 нет прохода |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N female |
| Габариты (одиночный) | 247,2×123×49 мм |
| Вес (одиночный) | 2,2 кг |
| Сдвоенное исполнение | есть, 4,5 кг (арт. КМ-2-13-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+55 °C |
| Исполнение | IP67 |
Как подобрать
- Полосы КМ-2-13 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 80–520 / 698–2700 МГц.
- Развязка между портами КМ-2-13 — ≥35 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-2-13 — ≤200 / 1500 Вт; для нескольких несущих считают сумму.
- Интермодуляция КМ-2-13: PIM3 ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-2-13: P1 проход (до 2500 мА), P2 нет прохода.
- Разъёмы КМ-2-13 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-13: −40…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-13 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-2-13 разделить диапазоны обратно?
Да, КМ-2-13 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-13 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-13 вносит доли децибела потерь (≤1,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-13 питание мачтового усилителя?
Проход постоянного тока и AISG: P1 проход (до 2500 мА), P2 нет прохода.
