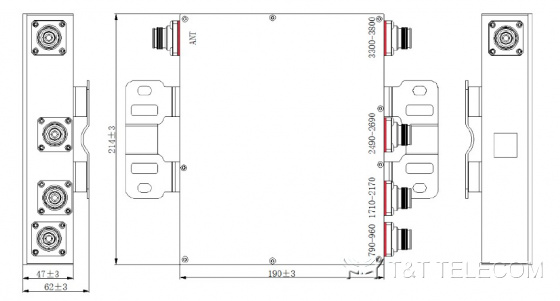

Квадруплексер KADAMM МП-4-800+1800+2600+3500 — 790–960 / 1710–2170 / 2490–2690 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-4-800+1800+2600+3500: квадруплексер, полосы 790–960 / 1710–2170 / 2490–2690 / 3300–3800 МГц. Задача МП-4-800+1800+2600+3500 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Основное по МП-4-800+1800+2600+3500: потери ≤0,2–0,4 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность ≤200 Вт; разъёмы 4.3-10; IP67.
Область применения
- Диапазоны МП-4-800+1800+2600+3500 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции: МП-4-800+1800+2600+3500 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Монтаж МП-4-800+1800+2600+3500 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 790–960 / полоса 2: 1710–2170 / полоса 3: 2490–2690 / полоса 4: 3300–3800 МГц |
| Вносимые потери | ≤0,2–0,4 дБ |
| Вносимые потери по портам | порт 1: ≤0,2 дБ / порты 2–4: ≤0,4 дБ (типовое 0,3 дБ) |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | ≤200 Вт |
| Байпас DC/AISG | на всех портах |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | 5–95% |
| Атмосферное давление | 55–106 кПа |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Масса | 4,0 кг |
На что смотреть при выборе
- Сверьте частоты операторов с полосами МП-4-800+1800+2600+3500 (790–960 / 1710–2170 / 2490–2690 / 3300–3800 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у МП-4-800+1800+2600+3500 она ≥50 дБ.
- Мощность на входах МП-4-800+1800+2600+3500 — не выше ≤200 Вт.
- В общих трактах операторов важен PIM3 — у МП-4-800+1800+2600+3500 он ≤−160 дБн при 2×43 дБм.
- Питание мачтовых усилителей и RET через МП-4-800+1800+2600+3500: на всех портах.
- Под разъёмы МП-4-800+1800+2600+3500 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-4-800+1800+2600+3500: −40 … +65 °C.
Поставка и документы
KADAMM МП-4-800+1800+2600+3500 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Пройдёт ли через МП-4-800+1800+2600+3500 питание мачтового усилителя?
Проход постоянного тока и AISG: на всех портах.
Какие разъёмы у МП-4-800+1800+2600+3500?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через МП-4-800+1800+2600+3500 разделить диапазоны обратно?
Да, МП-4-800+1800+2600+3500 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
