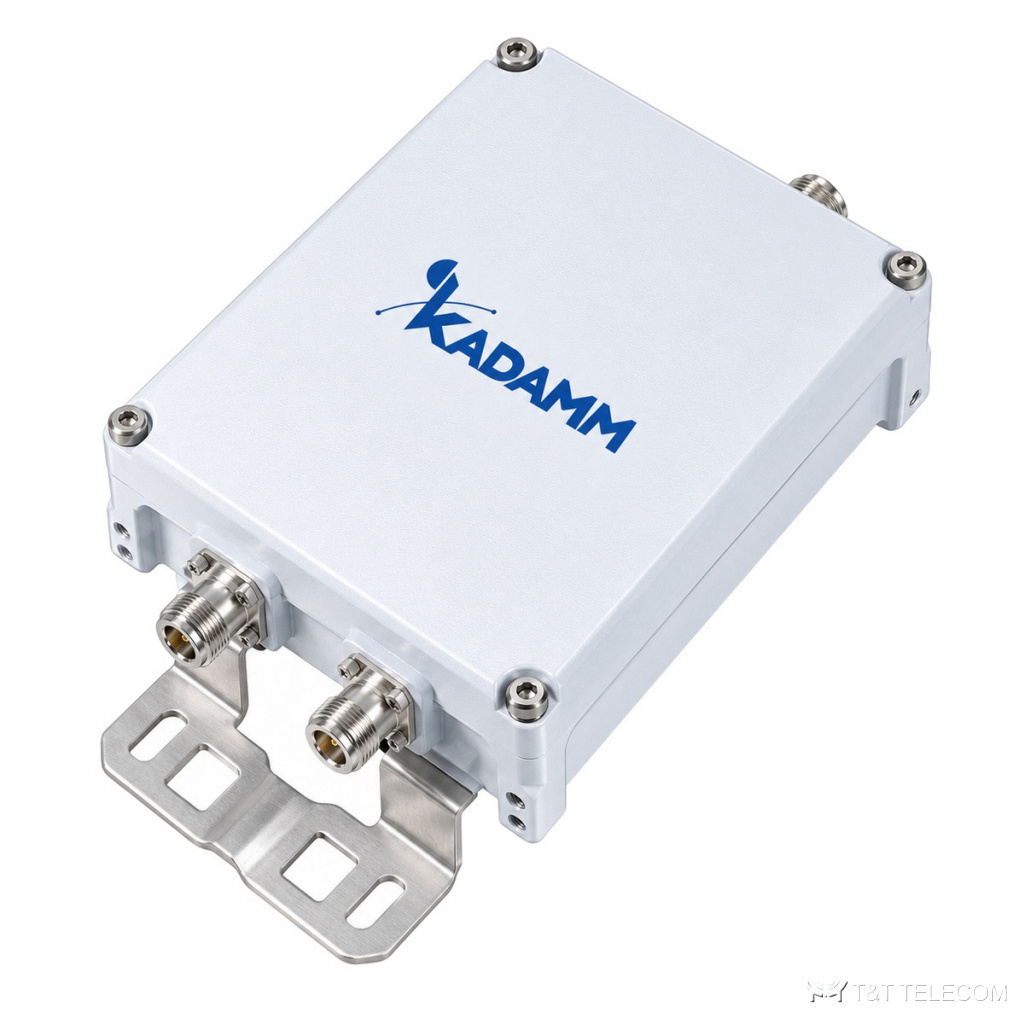

KADAMM КМ-2-12 — фильтр-комбайнер для полос DC–2700 / 3300–4000 МГц. КМ-2-12 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-2-12: потери ≤0,5 дБ; развязка ≥95 дБ; PIM3 ≤−160 дБн; мощность ≤300 / 2000 Вт; разъёмы 7-16 (DIN); IP67.
Где применяют
- Полосы КМ-2-12 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, УКВ ЧМ-вещание 88–108 МГц, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Сокращение числа фидеров на мачте: КМ-2-12 объединяет диапазоны у подножия и разделяет их у антенны.
- Совмещение радиосвязи от 0 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Наружная установка: исполнение КМ-2-12 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 3300–4000 + DC–2700 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥95 дБ |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤300 / 2000 Вт |
| DC/AISG | нет прохода в полосе 3300–4000 МГц, проход в полосе DC–2700 МГц |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 7-16 female |
| Габариты (одиночный) | 220×101,3×47 мм |
| Вес (одиночный) | 1,5 кг |
| Сдвоенное исполнение | есть, 3,2 кг (арт. КМ-2-12-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −30…+60 °C |
| Исполнение | IP67 |
Подбор под проект
- Полосы КМ-2-12 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: DC–2700 / 3300–4000 МГц.
- Для совместной работы систем важна развязка; у КМ-2-12 она ≥95 дБ.
- Допустимая мощность КМ-2-12 — ≤300 / 2000 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у КМ-2-12 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-2-12: нет прохода в полосе 3300–4000 МГц, проход в полосе DC–2700 МГц.
- Разъёмы КМ-2-12 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-12: −30…+60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-2-12 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-2-12 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-12 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-12 питание мачтового усилителя?
Проход постоянного тока и AISG: нет прохода в полосе 3300–4000 МГц, проход в полосе DC–2700 МГц.
Какие разъёмы у КМ-2-12?
7-16 (din); другие исполнения — уточняйте при заказе.
