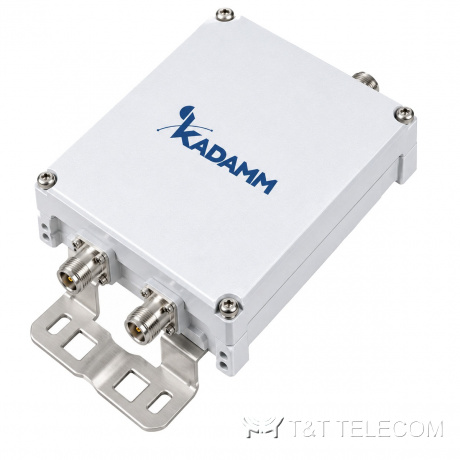

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-03 — 380–960 / 1695–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

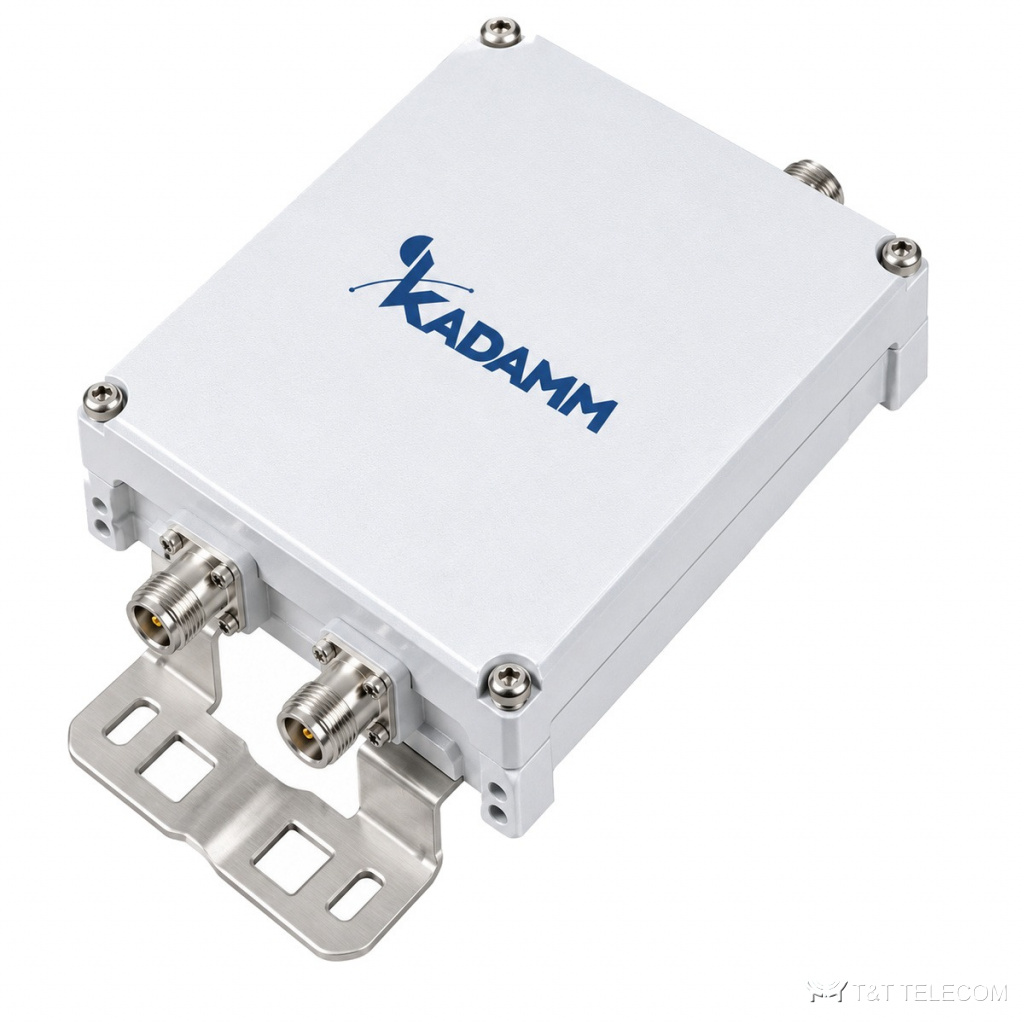

KADAMM КМ-2-03 — фильтр-комбайнер на 380–960 / 1695–2700 МГц. Внутри КМ-2-03 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Основное по КМ-2-03: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤300 / — Вт; разъёмы 4.3-10; IP67.
Для каких систем подходит
- Диапазоны КМ-2-03 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы DAS и ретрансляторы: КМ-2-03 сводит сигналы разных стандартов перед распределительной сетью.
- Совмещение радиосвязи от 380 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Монтаж КМ-2-03 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 380–960 + 1695–2700 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ (КСВН 1,23) |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤300 / — Вт |
| DC/AISG | проход по обоим портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 181×110×52 мм |
| Вес (одиночный) | 1,9 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Подбор под проект
- Полосы КМ-2-03 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 380–960 / 1695–2700 МГц.
- Развязка между портами КМ-2-03 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-03 — не выше ≤300 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-03 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-03: проход по обоим портам.
- Разъёмы КМ-2-03 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-03: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-03 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-2-03 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-03 вносит доли децибела потерь (≤0,3 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-03 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по обоим портам.
Какие разъёмы у КМ-2-03?
4.3-10; другие исполнения — уточняйте при заказе.
