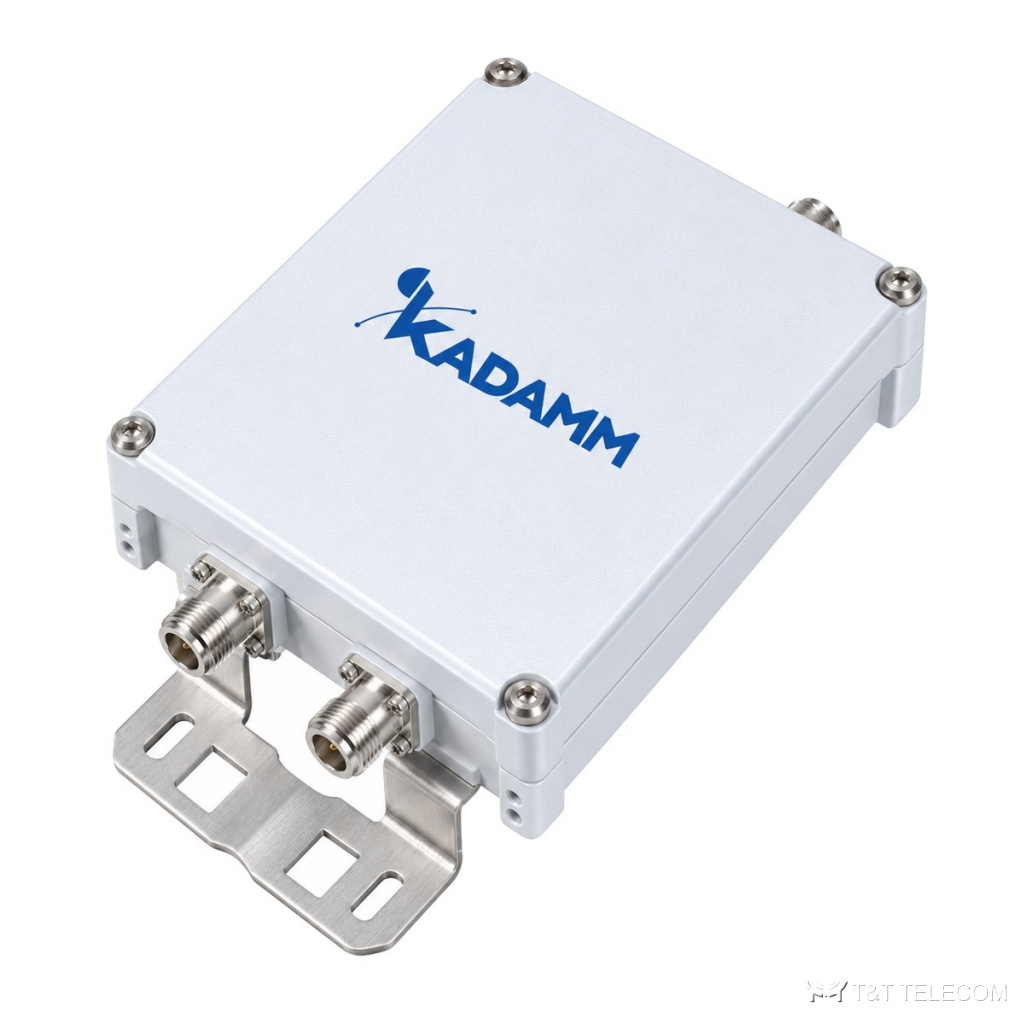

KADAMM КМ-2-10 — фильтр-комбайнер на 68–490 / 698–2690 МГц. КМ-2-10 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-2-10: потери ≤0,25 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / — Вт; разъёмы 4.3-10; IP67.
Где применяют
- Полосы КМ-2-10 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы DAS и ретрансляторы: КМ-2-10 сводит сигналы разных стандартов перед распределительной сетью.
- Профессиональная радиосвязь от 68 МГц и сотовые диапазоны через одну антенну.
- Монтаж КМ-2-10 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 68–490 + 698–2690 МГц |
| Вносимые потери | ≤0,25 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / — Вт |
| DC/AISG | P1 проход (до 2500 мА), P2 нет прохода |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 247,2×123×49 мм |
| Вес (одиночный) | 2,5 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Как подобрать
- Полосы КМ-2-10 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 68–490 / 698–2690 МГц.
- Для совместной работы систем важна развязка; у КМ-2-10 она ≥50 дБ.
- Мощность на входах КМ-2-10 — не выше ≤250 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-10 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-2-10: P1 проход (до 2500 мА), P2 нет прохода.
- Разъёмы КМ-2-10 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-10: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-10 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-2-10?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-10 разделить диапазоны обратно?
Да, КМ-2-10 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-10 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-10 вносит доли децибела потерь (≤0,25 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
