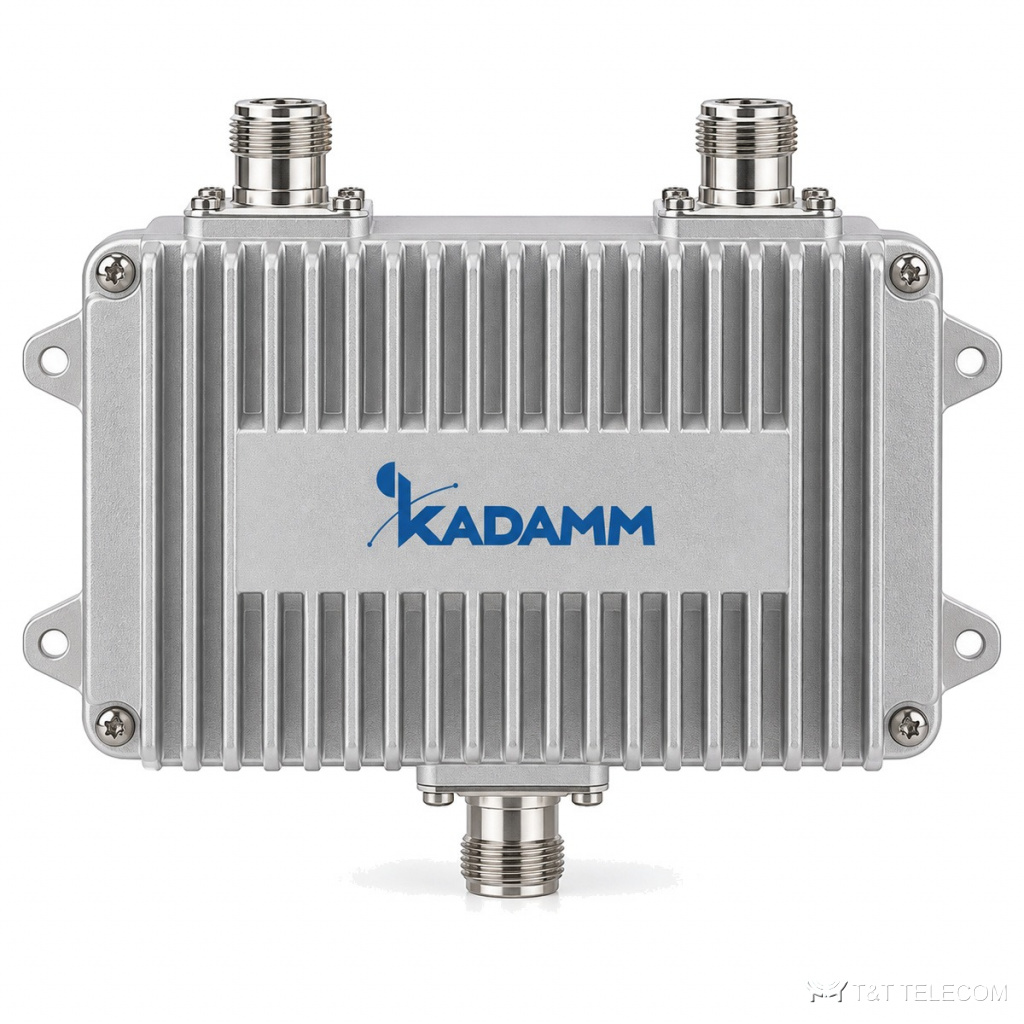

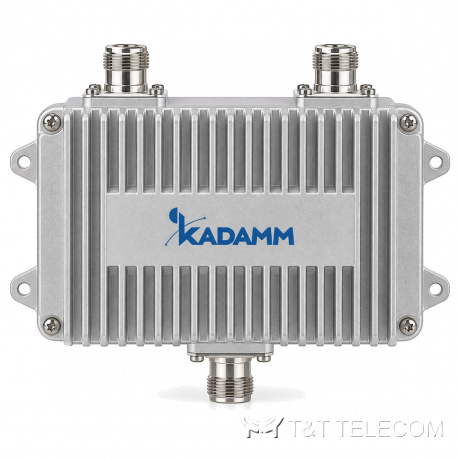

KADAMM КМ-СЧ-01 — комбайнер одного диапазона для полос 698–3800 МГц. КМ-СЧ-01 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-СЧ-01 коротко: потери 3,1±0,6 дБ (гибридный); развязка ≥23 дБ; PIM3 ≤−160 дБн; мощность ≤200 / — Вт; разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Для каких систем подходит
- Полосы КМ-СЧ-01 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Системы DAS и ретрансляторы: КМ-СЧ-01 сводит сигналы разных стандартов перед распределительной сетью.
- Монтаж КМ-СЧ-01 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 698–3800 (общая полоса) МГц |
| Вносимые потери | 3,1±0,6 дБ (гибридный) |
| Развязка между портами | ≥23 дБ |
| Возвратные потери | КСВН <1,25 |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / — Вт |
| DC/AISG | Port1→Port3 проход, Port2→Port3 нет прохода |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N / 4.3-10 / 7-16 female |
| Габариты (одиночный) | 200×176×102,5 мм |
| Вес (одиночный) | 5,8–6,0 кг |
| Сдвоенное исполнение | — |
| Грозозащита | — |
| Монтаж | настенный / внутрь шкафа |
| Температура эксплуатации | −35…+65 °C |
| Исполнение | IP65 |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-СЧ-01 (698–3800 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-СЧ-01 она ≥23 дБ.
- Мощность на входах КМ-СЧ-01 — не выше ≤200 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-СЧ-01 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-СЧ-01: Port1→Port3 проход, Port2→Port3 нет прохода.
- Под разъёмы КМ-СЧ-01 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации КМ-СЧ-01: −35…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-СЧ-01 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-СЧ-01 отличается от гибридного комбайнера?
Фильтровая схема КМ-СЧ-01 вносит доли децибела потерь (3,1±0,6 дБ (гибридный)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-СЧ-01 питание мачтового усилителя?
Проход постоянного тока и AISG: Port1→Port3 проход, Port2→Port3 нет прохода.
Какие разъёмы у КМ-СЧ-01?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
