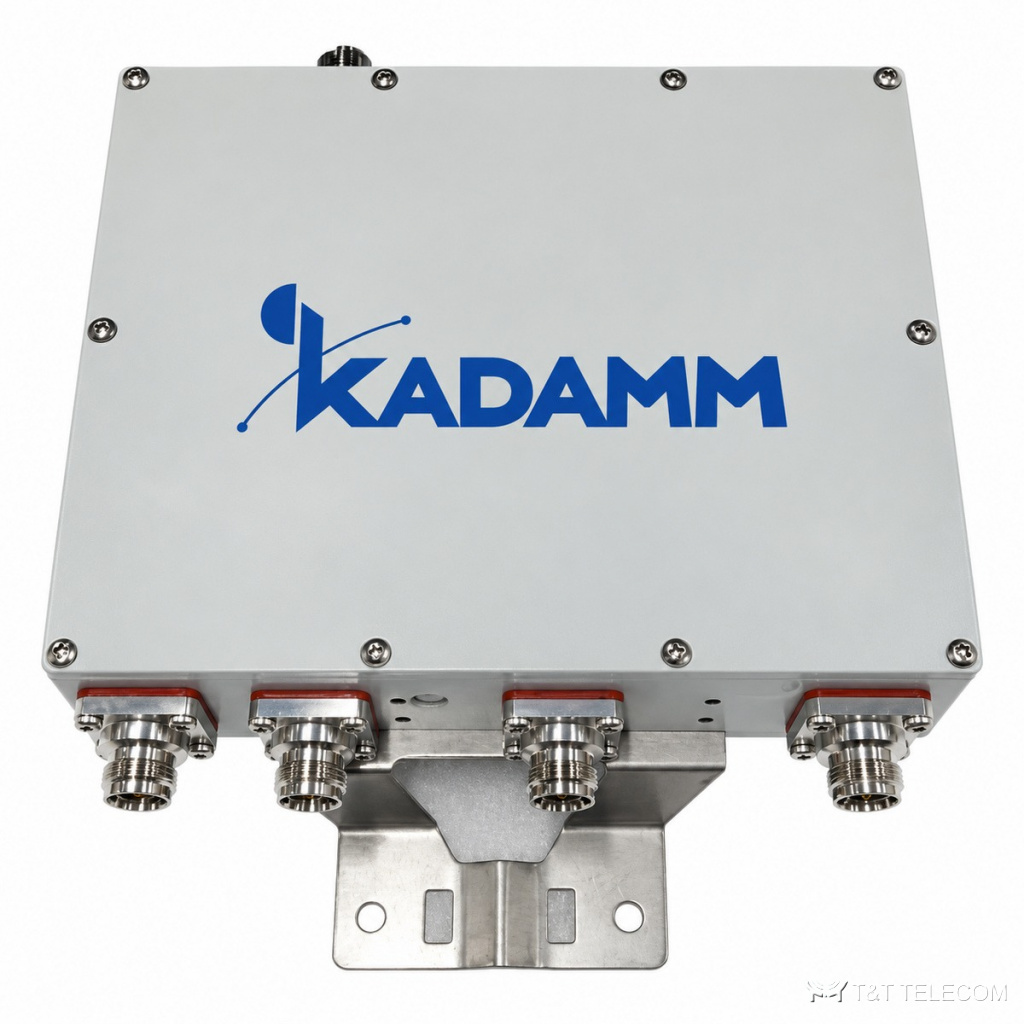

Квадруплексер KADAMM МП-4-800+1800+2100+2600 — 790–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-4-800+1800+2100+2600 — квадруплексер для полос 790–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц. Внутри МП-4-800+1800+2100+2600 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Ключевые данные МП-4-800+1800+2100+2600: потери ≤0,2–0,5 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность ≤200 Вт; разъёмы 4.3-10; IP67.
Для каких систем подходит
- Диапазоны МП-4-800+1800+2100+2600 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Системы DAS и ретрансляторы: МП-4-800+1800+2100+2600 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение МП-4-800+1800+2100+2600 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 790–960 / полоса 2: 1710–1880 / полоса 3: 1920–2170 / полоса 4: 2490–2690 МГц |
| Вносимые потери | ≤0,2–0,5 дБ |
| Вносимые потери по портам | порт 1: ≤0,2 дБ / порт 2: ≤0,5 дБ (типовое 0,3 дБ) / порт 3: ≤0,5 дБ (типовое 0,4 дБ) / порт 4: ≤0,4 дБ |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | ≤200 Вт |
| Байпас DC/AISG | на всех портах |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | 5–95% |
| Атмосферное давление | 55–106 кПа |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Масса | 3,7 кг |
На что смотреть при выборе
- Сверьте частоты операторов с полосами МП-4-800+1800+2100+2600 (790–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у МП-4-800+1800+2100+2600 она ≥50 дБ.
- Мощность на входах МП-4-800+1800+2100+2600 — не выше ≤200 Вт.
- Интермодуляция МП-4-800+1800+2100+2600: PIM3 ≤−160 дБн при 2×43 дБм.
- Проход постоянного тока и AISG у МП-4-800+1800+2100+2600: на всех портах.
- Под разъёмы МП-4-800+1800+2100+2600 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-4-800+1800+2100+2600: −40 … +65 °C.
Поставка и документы
Поставляем KADAMM МП-4-800+1800+2100+2600 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем МП-4-800+1800+2100+2600 отличается от гибридного комбайнера?
Фильтровая схема МП-4-800+1800+2100+2600 вносит доли децибела потерь (≤0,2–0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через МП-4-800+1800+2100+2600 питание мачтового усилителя?
Проход постоянного тока и AISG: на всех портах.
Какие разъёмы у МП-4-800+1800+2100+2600?
4.3-10; другие исполнения — уточняйте при заказе.
