Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-06 — 1427–1880 / 1920–2200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

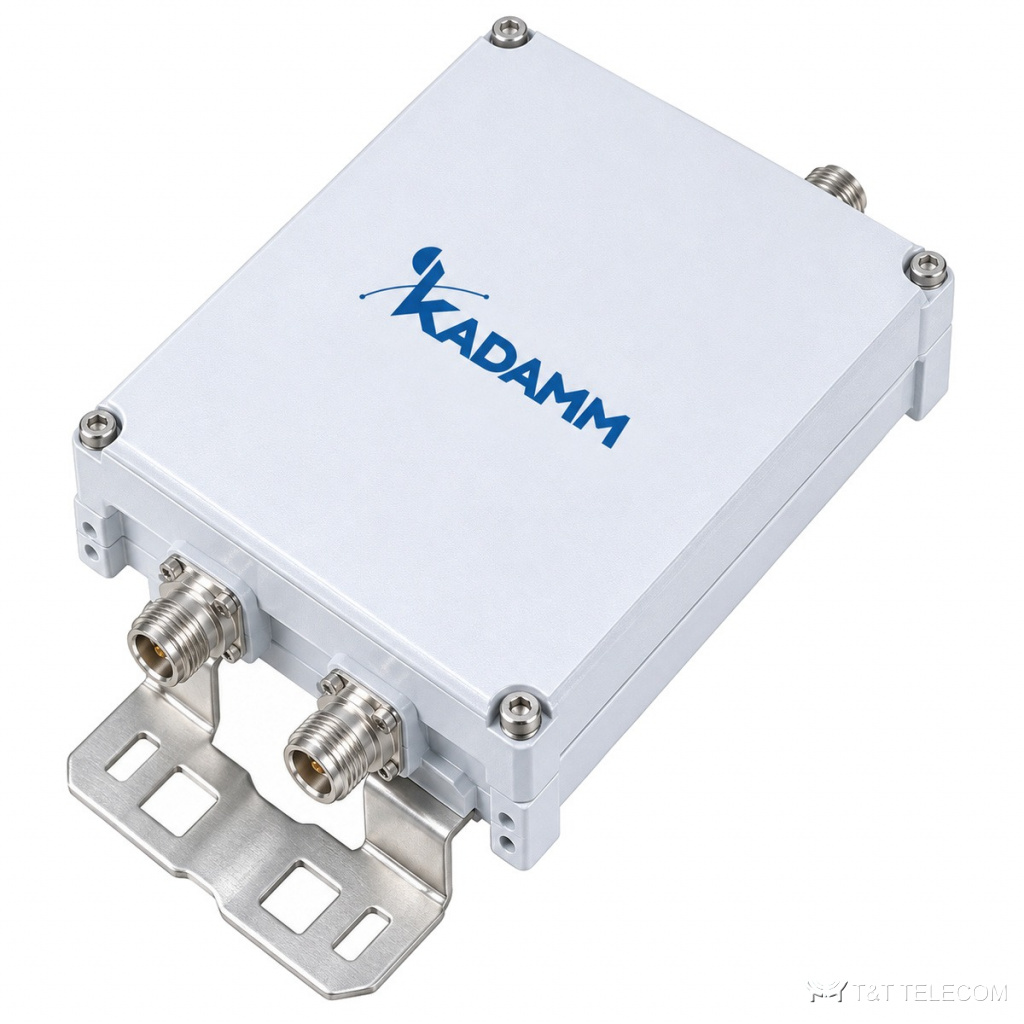

KADAMM КМ-2-06 — фильтр-комбайнер на 1427–1880 / 1920–2200 МГц. КМ-2-06 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Основное по КМ-2-06: потери ≤0,4 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16); разъёмы N и 4.3-10 и 7-16 (DIN); IP67.
Область применения
- Полосы КМ-2-06 охватывают GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Базовые станции: КМ-2-06 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение КМ-2-06 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1427–1880 + 1920–2200 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16) |
| DC/AISG | 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N / 7-16 / 4.3-10 female |
| Габариты (одиночный) | 162×138×53 мм |
| Вес (одиночный) | 1,7 кг |
| Сдвоенное исполнение | есть, 3,4 кг (арт. КМ-2-06-Д) |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-2-06 (1427–1880 / 1920–2200 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-2-06 она ≥50 дБ.
- Допустимая мощность КМ-2-06 — ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16); для нескольких несущих считают сумму.
- Интермодуляция КМ-2-06: PIM3 ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-06: 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход.
- Под разъёмы КМ-2-06 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-06: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-2-06 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-2-06 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-06 вносит доли децибела потерь (≤0,4 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-06 питание мачтового усилителя?
Проход постоянного тока и AISG: 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход.
Какие разъёмы у КМ-2-06?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
