Триплексер KADAMM МП-3-1800+2100+2600 — 1710–1880 / 1920–2170 / 2490–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

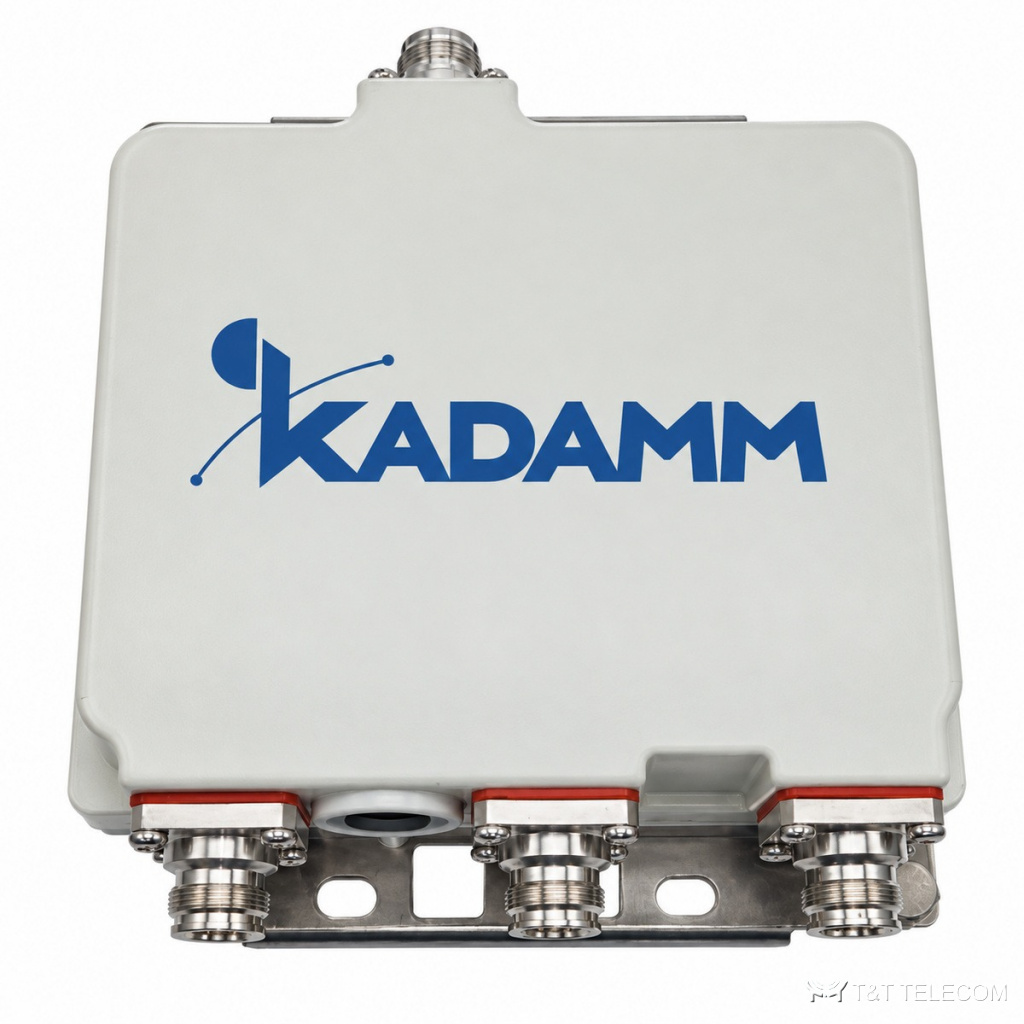

KADAMM МП-3-1800+2100+2600 — триплексер для полос 1710–1880 / 1920–2170 / 2490–2690 МГц. Внутри МП-3-1800+2100+2600 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Основное по МП-3-1800+2100+2600: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×20 Вт; мощность 200 Вт (средняя), 1000 Вт (пиковая); разъёмы 4.3-10; IP67.
Где применяют
- Полосы МП-3-1800+2100+2600 охватывают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Сокращение числа фидеров на мачте: МП-3-1800+2100+2600 объединяет диапазоны у подножия и разделяет их у антенны.
- Монтаж МП-3-1800+2100+2600 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 1710–1880 / полоса 2: 1920–2170 / полоса 3: 2490–2690 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Байпас DC | на всех портах |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | 5–95% |
| Атмосферное давление | 55–106 кПа |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Масса | 2,52 кг |
Подбор под проект
- Полосы МП-3-1800+2100+2600 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 1710–1880 / 1920–2170 / 2490–2690 МГц.
- Развязка между портами МП-3-1800+2100+2600 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность МП-3-1800+2100+2600 — 200 Вт (средняя), 1000 Вт (пиковая); для нескольких несущих считают сумму.
- Интермодуляция МП-3-1800+2100+2600: PIM3 ≤−160 дБн при 2×20 Вт.
- Проход постоянного тока и AISG у МП-3-1800+2100+2600: на всех портах.
- Под разъёмы МП-3-1800+2100+2600 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-3-1800+2100+2600: −40 … +65 °C.
Поставка и документы
Подберём KADAMM МП-3-1800+2100+2600 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через МП-3-1800+2100+2600 разделить диапазоны обратно?
Да, МП-3-1800+2100+2600 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем МП-3-1800+2100+2600 отличается от гибридного комбайнера?
Фильтровая схема МП-3-1800+2100+2600 вносит доли децибела потерь (≤0,3 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через МП-3-1800+2100+2600 питание мачтового усилителя?
Проход постоянного тока и AISG: на всех портах.
