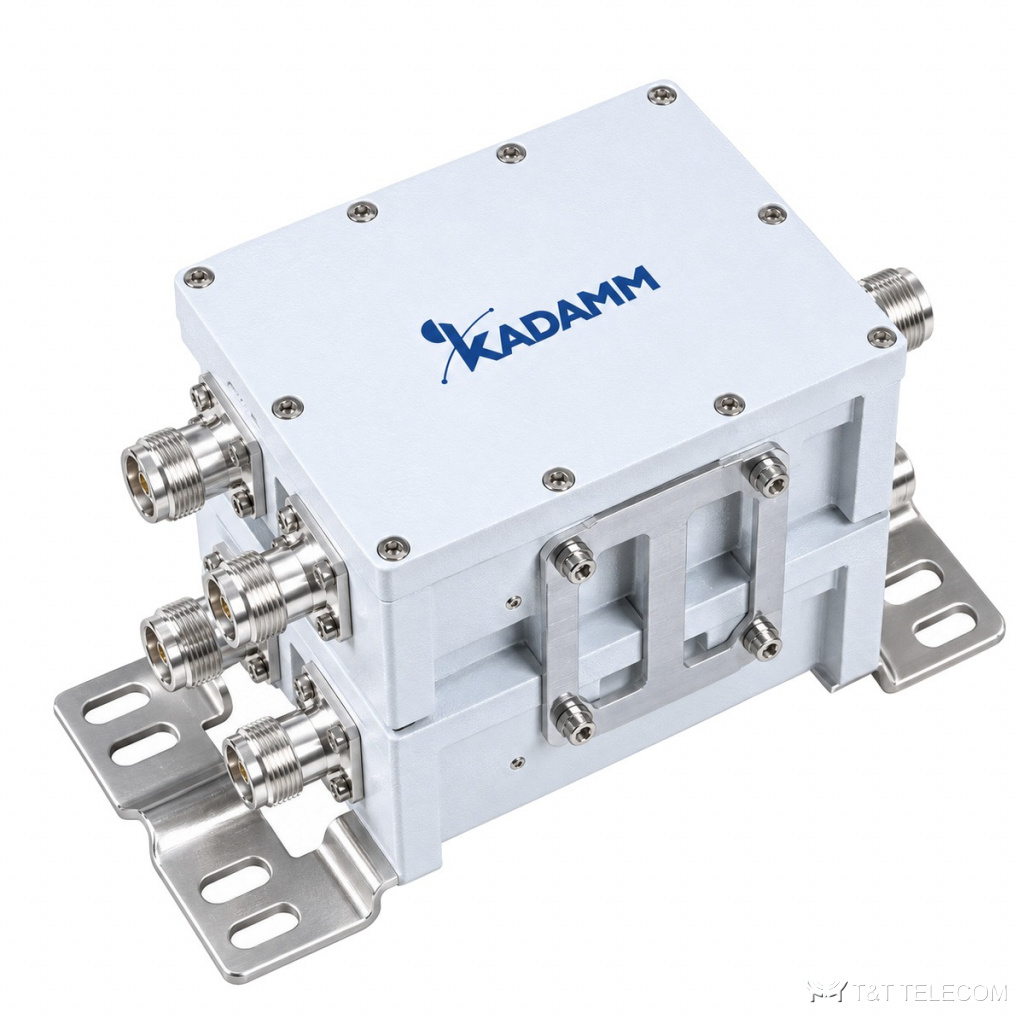

KADAMM КМ-2-16 — фильтр-комбайнер для полос 694–862 / 880–960 МГц. Внутри КМ-2-16 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-2-16 коротко: потери ≤0,5 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤200 / — Вт; разъёмы 4.3-10; IP67.
Область применения
- Через КМ-2-16 проходят LTE 700 / 800, GSM-900 и LTE-900.
- Системы DAS и ретрансляторы: КМ-2-16 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-2-16 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 694–862 + 880–960 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥18 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / — Вт |
| DC/AISG | Auto Sense + приоритетное управление (Band1 приоритет 1) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 166×133×165 мм |
| Вес (одиночный) | 4,5 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −25…+60 °C |
| Исполнение | IP67 |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-2-16 (694–862 / 880–960 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-2-16 она ≥50 дБ.
- Допустимая мощность КМ-2-16 — ≤200 / — Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у КМ-2-16 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-2-16: Auto Sense + приоритетное управление (Band1 приоритет 1).
- Под разъёмы КМ-2-16 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-16: −25…+60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-16 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-2-16?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-16 разделить диапазоны обратно?
Да, КМ-2-16 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-16 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-16 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
