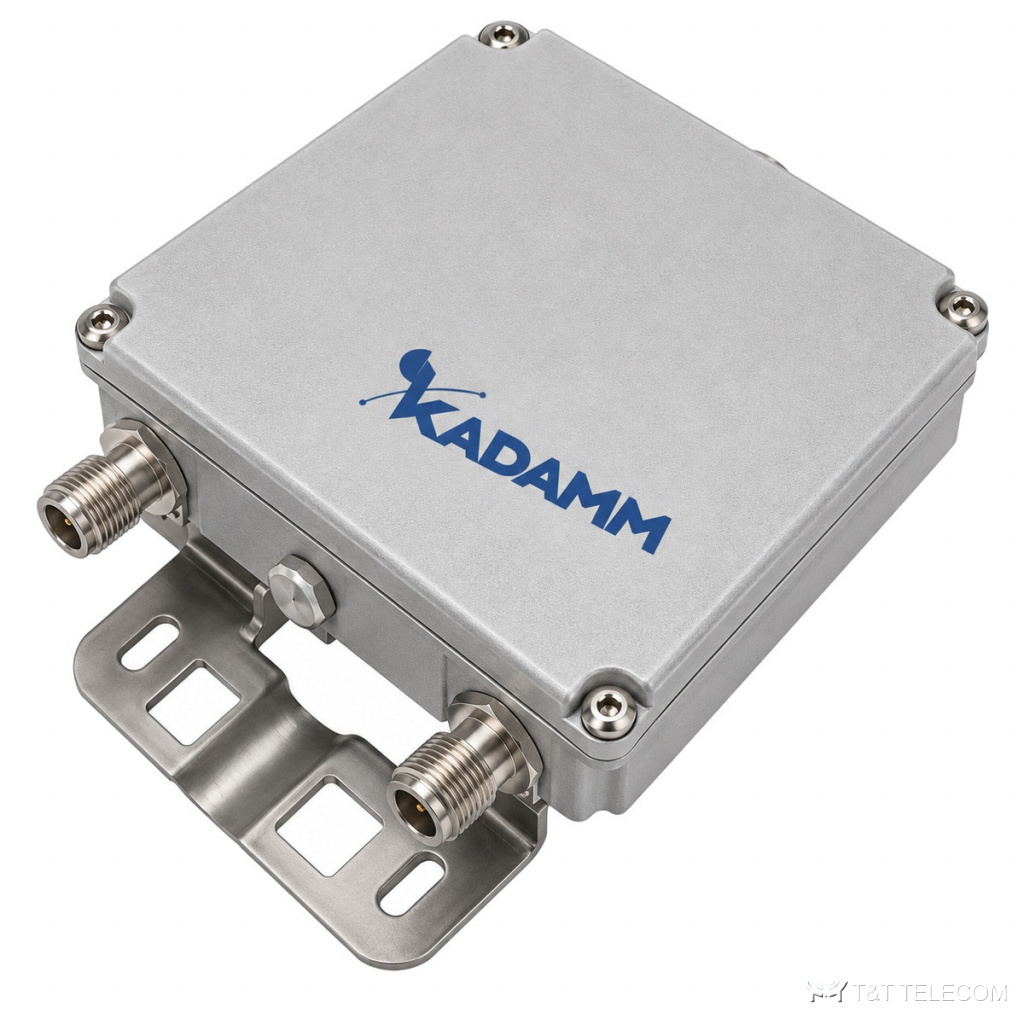

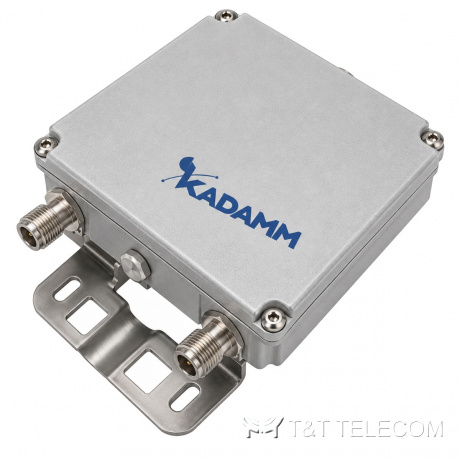

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-04 — 1695–1780 / 2110–2200 / 1850–1995 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-04 — фильтр-комбайнер для полос 1695–1780 / 2110–2200 / 1850–1995 МГц. Задача КМ-2-04 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные КМ-2-04: потери ≤0,35 дБ (0,3 тип.); развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 1500 Вт (4.3-10), 2000 Вт (7-16); разъёмы 4.3-10 и 7-16 (DIN); IP67.
Область применения
- Сокращение числа фидеров на мачте: КМ-2-04 объединяет диапазоны у подножия и разделяет их у антенны.
- Монтаж КМ-2-04 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1695–1780 и 2110–2200 + 1850–1995 МГц |
| Вносимые потери | ≤0,35 дБ (0,3 тип.) |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 1500 Вт (4.3-10), 2000 Вт (7-16) |
| DC/AISG | 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 7-16 / 4.3-10 female |
| Габариты (одиночный) | 159×145×49 мм |
| Вес (одиночный) | 2,0 кг |
| Сдвоенное исполнение | есть, 4,0 кг (арт. КМ-2-04-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Как подобрать
- Сверьте частоты операторов с полосами КМ-2-04 (1695–1780 / 2110–2200 / 1850–1995 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-2-04 она ≥50 дБ.
- Допустимая мощность КМ-2-04 — ≤250 / 1500 Вт (4.3-10), 2000 Вт (7-16); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у КМ-2-04 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-2-04: 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход.
- Под разъёмы КМ-2-04 (4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-04: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-04 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-2-04 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-04 вносит доли децибела потерь (≤0,35 дБ (0,3 тип.)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-04 питание мачтового усилителя?
Проход постоянного тока и AISG: 3 схемы: проход/нет прохода, нет прохода/нет прохода, проход/проход.
Какие разъёмы у КМ-2-04?
4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
