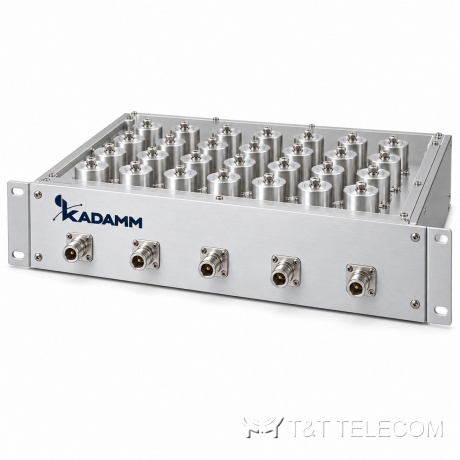

Комбайнер одного диапазона KADAMM КМ-СЧ-02 — 483–488 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

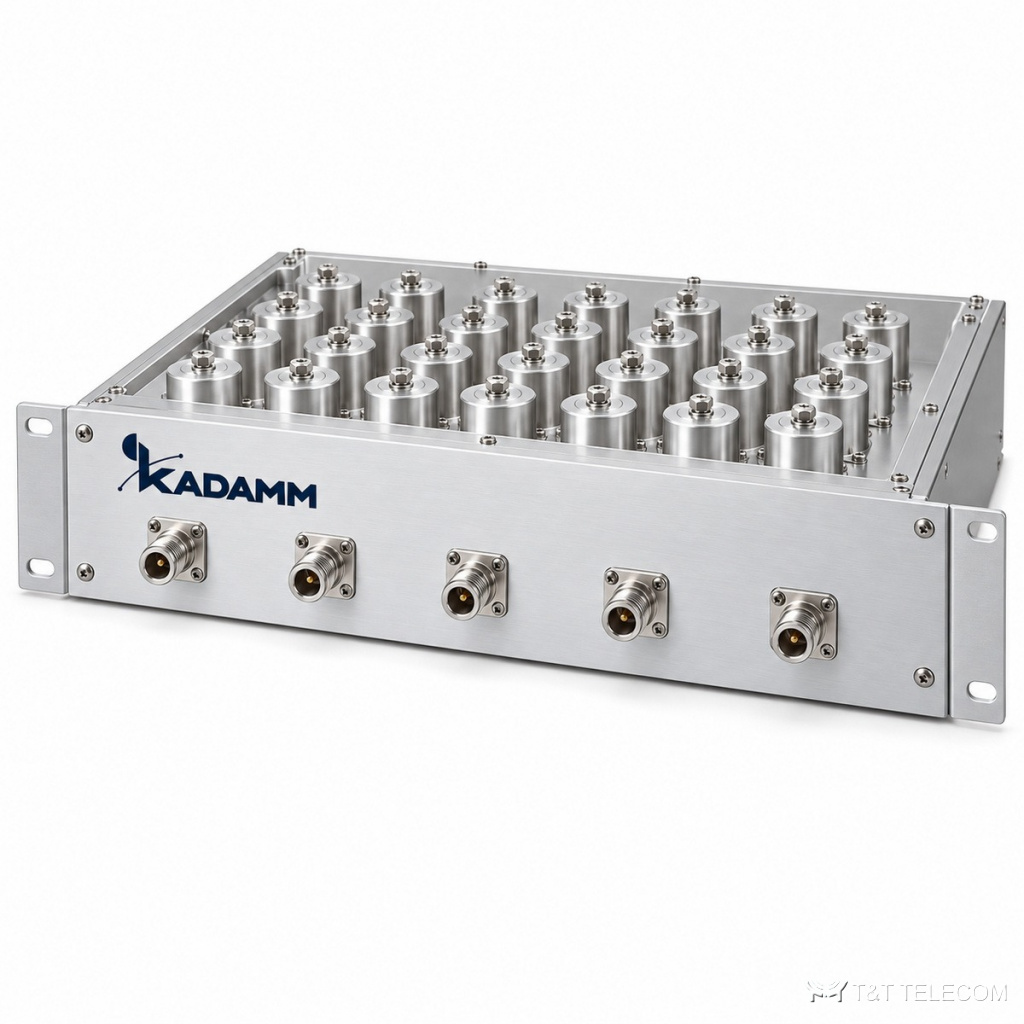

KADAMM КМ-СЧ-02 — комбайнер одного диапазона на 483–488 МГц. Внутри КМ-СЧ-02 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-СЧ-02 коротко: потери ≤3,0 дБ; развязка ≥70 дБ; мощность ≤50 Вт на порт TX, ≤10 Вт на порт RX; разъёмы N; для помещений, 19″ 2U, настенный монтаж.
Где применяют
- Базовые станции: КМ-СЧ-02 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Профессиональная радиосвязь от 483 МГц и сотовые диапазоны через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 483,0125 + 486,0125 + 484,7625 + 487,7625 МГц |
| Вносимые потери | ≤3,0 дБ |
| Неравномерность в полосе | ≤2,8 дБ |
| Развязка между портами | ≥70 дБ |
| Возвратные потери | ≥20 дБ |
| Мощность | ≤50 Вт на порт TX, ≤10 Вт на порт RX |
| Волновое сопротивление | 50 Ом |
| Каналы | 2 канала: передача 483,0125 / приём 486,0125 МГц и передача 484,7625 / приём 487,7625 МГц (частоты — по заказу) |
| Порты | 2 × TX, 2 × RX, 1 × антенна, розетки N |
| Исполнение | для помещений, 19″ 2U, настенный монтаж |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +60 °C |
| Габариты | 482×225×80 мм |
| Масса | 8 кг |
Артикулы серии
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-СЧ-02 | 483,0125 + 486,0125 + 484,7625 + 487,7625 МГц | ≤3,0 дБ | ≥70 дБ | 50 Вт |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-СЧ-02 (483–488 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-СЧ-02 она ≥70 дБ.
- Допустимая мощность КМ-СЧ-02 — ≤50 Вт на порт TX, ≤10 Вт на порт RX; для нескольких несущих считают сумму.
- Под разъёмы КМ-СЧ-02 (N) готовят джамперы того же типа.
- Температура эксплуатации КМ-СЧ-02: −25 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-СЧ-02 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-СЧ-02 разделить диапазоны обратно?
Да, КМ-СЧ-02 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-СЧ-02 отличается от гибридного комбайнера?
Фильтровая схема КМ-СЧ-02 вносит доли децибела потерь (≤3,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-СЧ-02?
N; другие исполнения — уточняйте при заказе.
