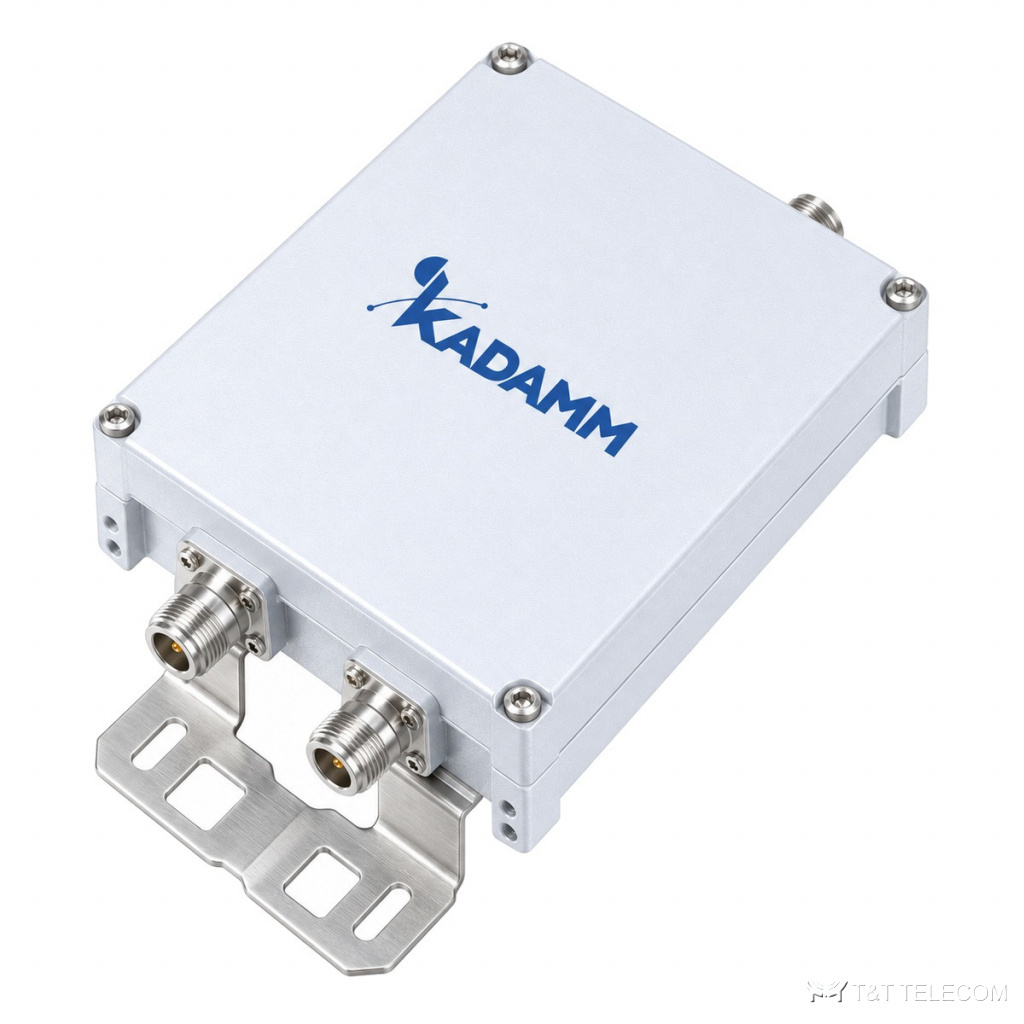

KADAMM КМ-2-15 — фильтр-комбайнер для полос 340–2700 / 3300–4200 МГц. КМ-2-15 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-2-15 коротко: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤300 / — Вт; разъёмы 4.3-10; IP67.
Область применения
- Диапазоны КМ-2-15 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Сокращение числа фидеров на мачте: КМ-2-15 объединяет диапазоны у подножия и разделяет их у антенны.
- Совмещение радиосвязи от 340 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Наружная установка: исполнение КМ-2-15 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 340–2700 + 3300–4200 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥19 дБ (КСВН ≤1,25) |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤300 / — Вт |
| DC/AISG | проход в полосе 380–2700 МГц, нет прохода в полосе 3300–4000 МГц |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 146×106×41 мм |
| Вес (одиночный) | 0,7 кг |
| Сдвоенное исполнение | есть, 1,5 кг (арт. КМ-2-15-Д) |
| Грозозащита | 3 кА (10/350 мкс) |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Как подобрать
- Полосы КМ-2-15 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 340–2700 / 3300–4200 МГц.
- Развязка между портами КМ-2-15 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-15 — не выше ≤300 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-15 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-2-15: проход в полосе 380–2700 МГц, нет прохода в полосе 3300–4000 МГц.
- Разъёмы КМ-2-15 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-15: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-15 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через КМ-2-15 питание мачтового усилителя?
Проход постоянного тока и AISG: проход в полосе 380–2700 МГц, нет прохода в полосе 3300–4000 МГц.
Какие разъёмы у КМ-2-15?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-15 разделить диапазоны обратно?
Да, КМ-2-15 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
