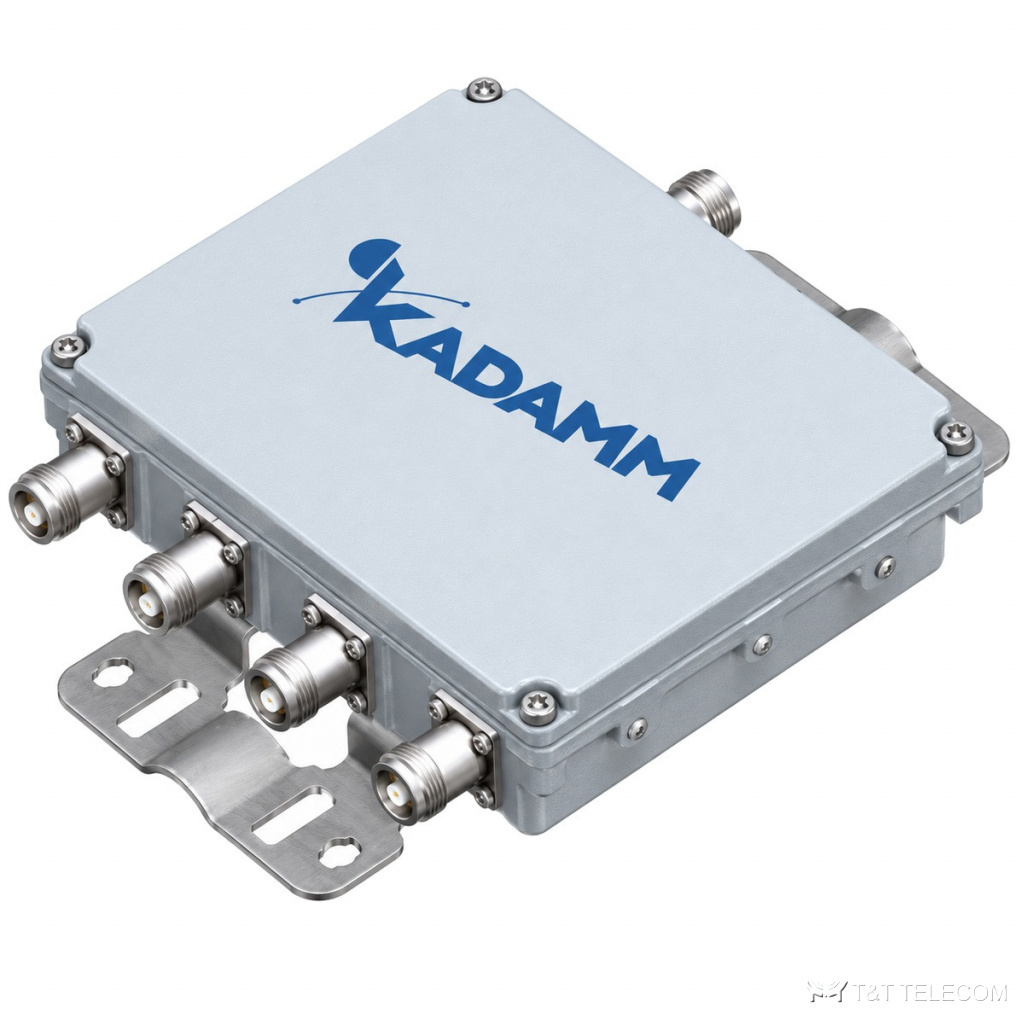

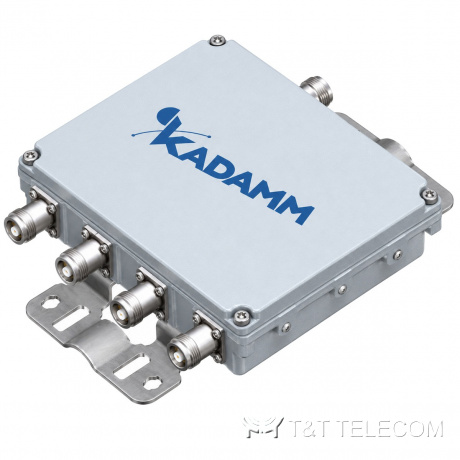

Квадруплексер KADAMM МП-4-700+1800+2100+2300 — 698–960 / 1710–1880 / 1920–2170 / 2300–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-4-700+1800+2100+2300 — квадруплексер для полос 698–960 / 1710–1880 / 1920–2170 / 2300–2700 МГц. МП-4-700+1800+2100+2300 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные МП-4-700+1800+2100+2300: потери ≤0,35 дБ; развязка ≥50 дБ; PIM3 ≤−150 / −155 / −160 дБн при 2×43 дБм; мощность 200 Вт; разъёмы 4.3-10; IP67, помещение и улица.
Где применяют
- Через МП-4-700+1800+2100+2300 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Базовые станции: МП-4-700+1800+2100+2300 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение МП-4-700+1800+2100+2300 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 698–960 / полоса 2: 1710–1880 / полоса 3: 1920–2170 / полоса 4: 2300–2700 МГц |
| Вносимые потери | ≤0,35 дБ |
| Возвратные потери | ≥20 дБ |
| Развязка | ≥50 дБ |
| PIM3 | ≤−150 / −155 / −160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Байпас DC/AISG | до 3000 мА |
| Грозозащита | 10 кА (10/350 мкс) |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −20 … +60 °C |
| Температура хранения | −40 … +85 °C |
| Относительная влажность | 5–95% |
| Исполнение | IP67, помещение и улица |
| Разъёмы | 4.3-10 female |
| Габариты | 205×167×46,7 мм |
| Масса | 3 кг |
На что смотреть при выборе
- Сверьте частоты операторов с полосами МП-4-700+1800+2100+2300 (698–960 / 1710–1880 / 1920–2170 / 2300–2700 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами МП-4-700+1800+2100+2300 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах МП-4-700+1800+2100+2300 — не выше 200 Вт.
- Интермодуляция МП-4-700+1800+2100+2300: PIM3 ≤−150 / −155 / −160 дБн при 2×43 дБм.
- Проход постоянного тока и AISG у МП-4-700+1800+2100+2300: до 3000 мА.
- Под разъёмы МП-4-700+1800+2100+2300 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-4-700+1800+2100+2300: −20 … +60 °C.
Поставка и документы
KADAMM МП-4-700+1800+2100+2300 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем МП-4-700+1800+2100+2300 отличается от гибридного комбайнера?
Фильтровая схема МП-4-700+1800+2100+2300 вносит доли децибела потерь (≤0,35 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через МП-4-700+1800+2100+2300 питание мачтового усилителя?
Проход постоянного тока и AISG: до 3000 мА.
Какие разъёмы у МП-4-700+1800+2100+2300?
4.3-10; другие исполнения — уточняйте при заказе.
