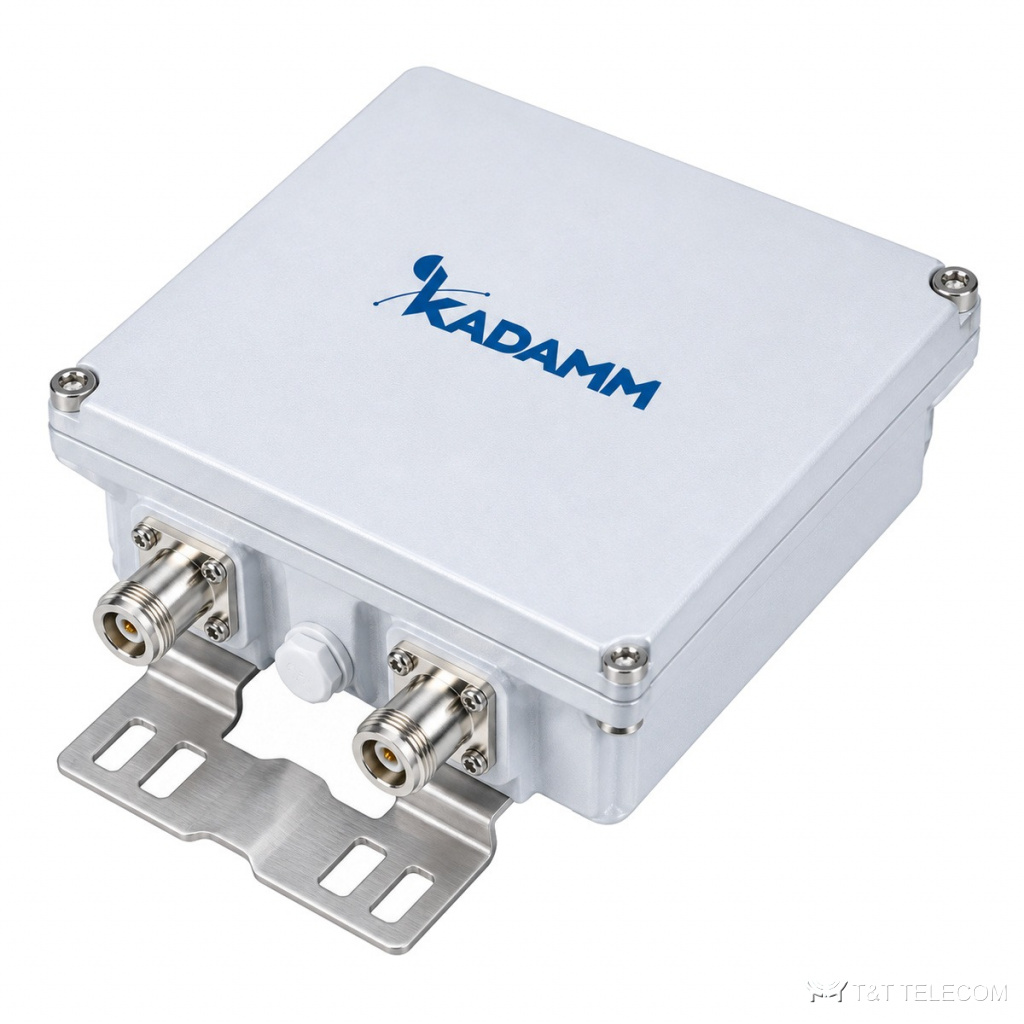

KADAMM КМ-2-14 — фильтр-комбайнер на 790–862 / 880–960 МГц. Задача КМ-2-14 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные КМ-2-14: потери ≤0,4 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤200 / — Вт; разъёмы 4.3-10; IP66.
Где применяют
- Диапазоны КМ-2-14 подходят для: GSM-900 и LTE-900.
- Системы DAS и ретрансляторы: КМ-2-14 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-2-14 — IP66.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 790–862 + 880–960 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥18 дБ (КСВН 1,3) |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / — Вт |
| DC/AISG | по схеме исполнения |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 171×170×65 мм |
| Вес (одиночный) | 2,6 кг |
| Сдвоенное исполнение | есть, 4,5 кг (арт. КМ-2-14-Д) |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+60 °C |
| Исполнение | IP66 |
Как подобрать
- Полосы КМ-2-14 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 790–862 / 880–960 МГц.
- Развязка между портами КМ-2-14 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-14 — не выше ≤200 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-14 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-2-14: по схеме исполнения.
- Под разъёмы КМ-2-14 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-14: −40…+60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP66 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-2-14 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-2-14 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-14 вносит доли децибела потерь (≤0,4 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-14 питание мачтового усилителя?
Проход постоянного тока и AISG: по схеме исполнения.
Какие разъёмы у КМ-2-14?
4.3-10; другие исполнения — уточняйте при заказе.
