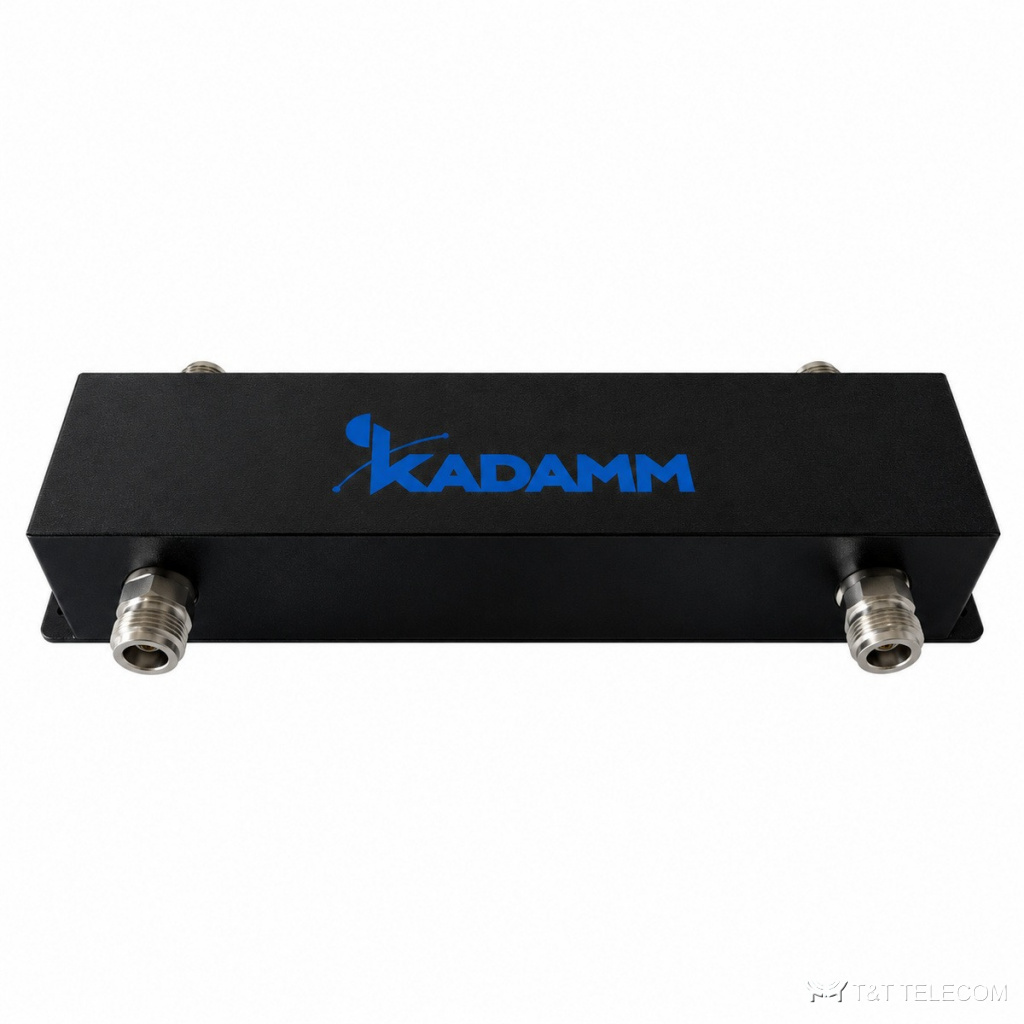

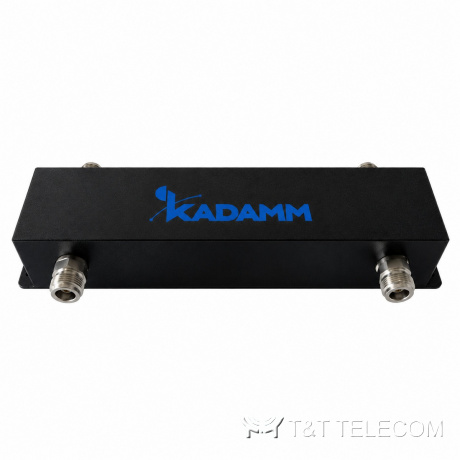

Гибридный комбайнер KADAMM ГМ-2х2-380/4000-N — 2×2, 380–4000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-2х2-380/4000-N: гибридный комбайнер конфигурации 2 входа × 2 выхода, рабочая полоса 380–4000 МГц. В отличие от фильтр-комбайнера, ГМ-2х2-380/4000-N не требует, чтобы сигналы лежали в разных полосах: он объединяет любые несущие внутри 380–4000 МГц. Основное по ГМ-2х2-380/4000-N: развязка ≥20 дБ; мощность 300 Вт средняя; разъёмы N.
Где применяют
- Диапазоны ГМ-2х2-380/4000-N подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х2-380/4000-N выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-2х2-380/4000-N рабочие, их направляют в две ветви антенной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–4000 МГц |
| Конфигурация | 2 входа × 2 выхода |
| Деление мощности | 3,0 ± 1,4 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,40 |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|
| KADAMM ГМ-2х2-380/4000-N | 2х2 | 3,0 ± 1,4 дБ | ≥20 дБ | ≤1,40 | 300 Вт |
На что смотреть при выборе
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-2х2-380/4000-N на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-2х2-380/4000-N — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-2х2-380/4000-N — 300 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ГМ-2х2-380/4000-N (N) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ГМ-2х2-380/4000-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-2х2-380/4000-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт средняя), с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х2-380/4000-N?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-380/4000-N отличается от фильтр-комбайнера?
ГМ-2х2-380/4000-N объединяет любые частоты внутри 380–4000 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
