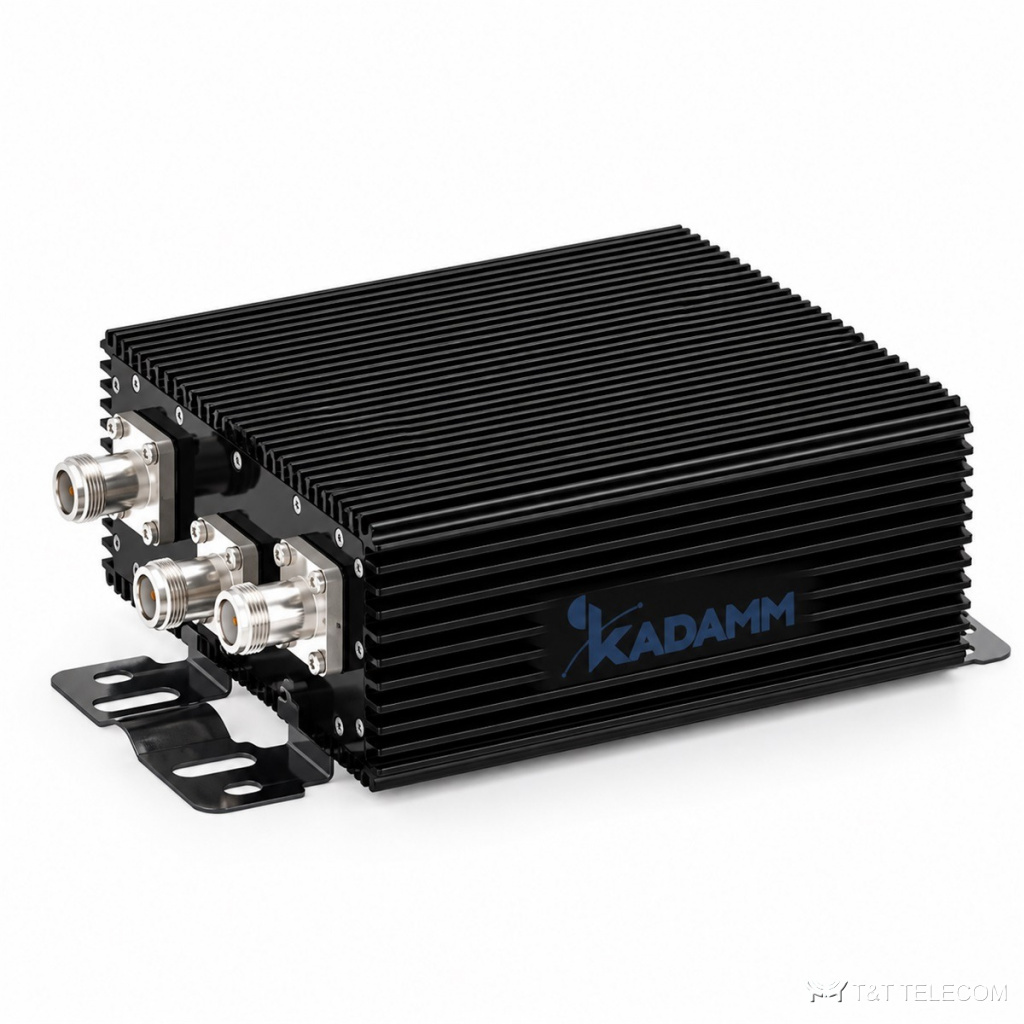

KADAMM ГМ-2х1-698/6000-43 — гибридный сумматор конфигурации 2 входа × 1 выход на 698–6000 МГц. Через ГМ-2х1-698/6000-43 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Ключевые данные ГМ-2х1-698/6000-43: потери ≤3,5 дБ; развязка ≥25 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Где применяют
- Через ГМ-2х1-698/6000-43 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х1-698/6000-43 выравнивает уровни и даёт два равноценных выхода.
- У ГМ-2х1-698/6000-43 два выхода — второй либо используют для второй ветви DAS, либо закрывают нагрузкой.
- Наружная установка: исполнение ГМ-2х1-698/6000-43 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–6000 МГц |
| Конфигурация | 2 входа × 1 выход |
| Вносимые потери с учётом деления | ≤3,5 дБ |
| Развязка портов | ≥25 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Встроенная нагрузка | свободное плечо моста нагружено внутри корпуса |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −40 … +65 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 200×198×82 мм |
| Масса | 4,5 кг |
Состав серии
| Артикул | Конфигурация | Деление | Развязка | КСВН | ИМ3 | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ГМ-2х1-698/6000-43 | 2х1 | ≤3,5 дБ с учётом деления | ≥25 дБ | ≤1,25 | ≤−160 дБн | 200 Вт | 4,5 кг |
На что смотреть при выборе
- Потери ГМ-2х1-698/6000-43 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х1-698/6000-43 — ≥25 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-2х1-698/6000-43 — не выше 200 Вт средняя.
- В общих трактах операторов важен PIM3 — у ГМ-2х1-698/6000-43 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-2х1-698/6000-43 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-2х1-698/6000-43: −40 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ГМ-2х1-698/6000-43 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-2х1-698/6000-43?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-2х1-698/6000-43 отличается от фильтр-комбайнера?
ГМ-2х1-698/6000-43 объединяет любые частоты внутри 698–6000 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-2х1-698/6000-43?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт средняя), с низким PIM для общих трактов.
