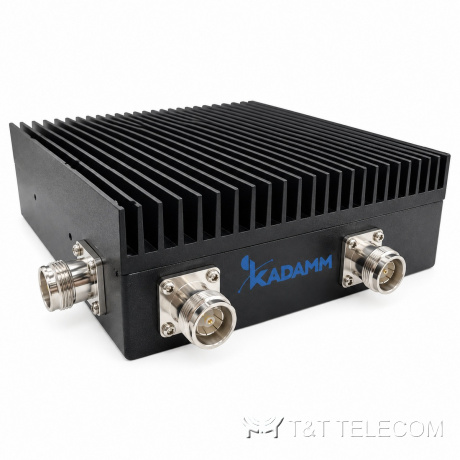

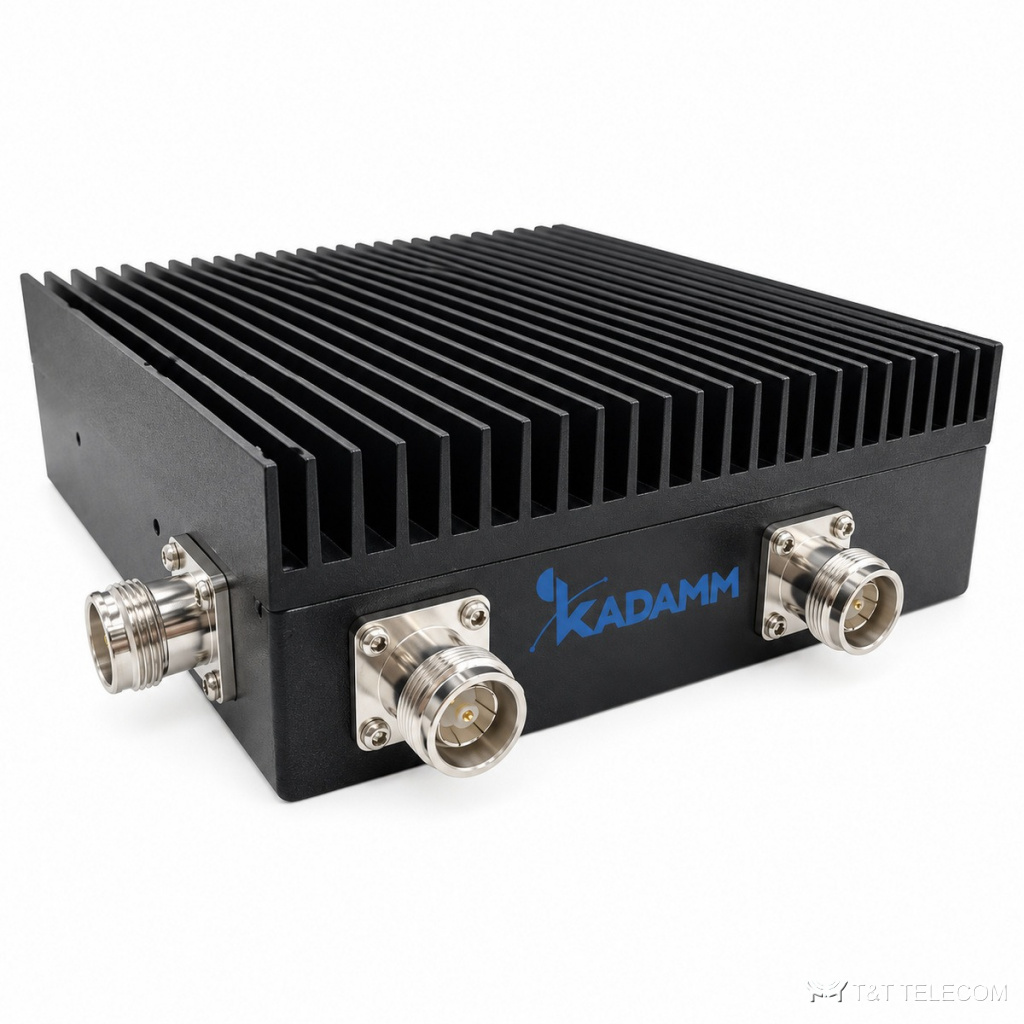

Гибридный комбайнер KADAMM ГМ-3П-790/2700 — 3П, 790–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-3П-790/2700 — гибридный комбайнер (квадратурный мост 3 дБ) для полосы 790–2700 МГц. ГМ-3П-790/2700 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Основное по ГМ-3П-790/2700: развязка ≥20 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Полосы ГМ-3П-790/2700 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Мультиоператорные системы в зданиях: ГМ-3П-790/2700 сводит сигналы базовых станций перед распределительной сетью.
- Наружная установка: исполнение ГМ-3П-790/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2700 МГц |
| Переходное ослабление | 3±0,65 (типовое 3±0,5 дБ) |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 200×200×103 мм |
| Масса | 5,40 кг |
Как подобрать
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-3П-790/2700 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-3П-790/2700 — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-3П-790/2700 — 200 Вт; для нескольких несущих считают сумму.
- Интермодуляция ГМ-3П-790/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ГМ-3П-790/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ГМ-3П-790/2700: −30 … +65 °C.
Поставка и документы
Поставляем KADAMM ГМ-3П-790/2700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ГМ-3П-790/2700 отличается от фильтр-комбайнера?
ГМ-3П-790/2700 объединяет любые частоты внутри 790–2700 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-3П-790/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-3П-790/2700?
4.3-10; другие исполнения — уточняйте при заказе.
