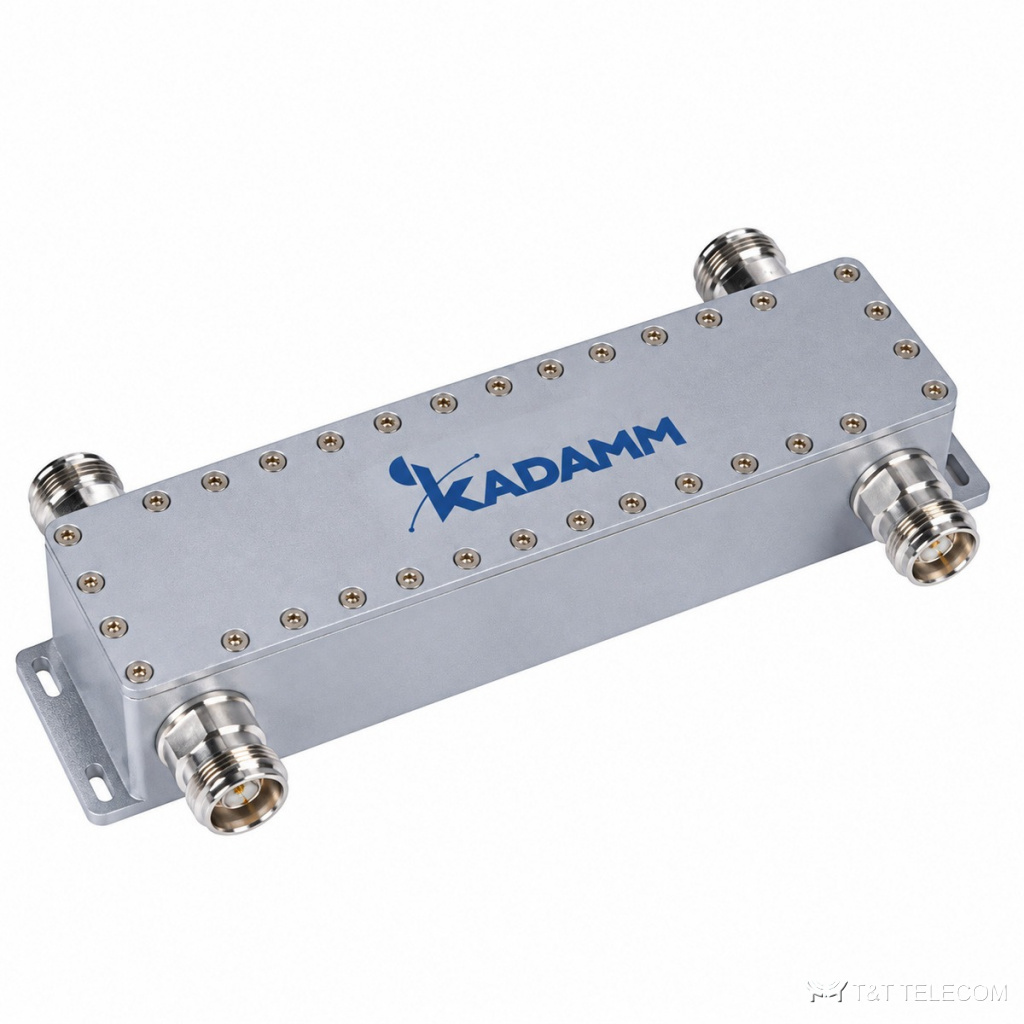

KADAMM ГМ-2х2-340/3800 — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 2 входа / 2 выхода для полосы 340–3800 МГц. ГМ-2х2-340/3800 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Ключевые данные ГМ-2х2-340/3800: потери 3,1±0,6 дБ (698–3800), ±1,2 (340–698); развязка ≥26 дБ; разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Для каких систем подходит
- Диапазоны ГМ-2х2-340/3800 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х2-340/3800 выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-2х2-340/3800 рабочие, их направляют в две ветви антенной системы.
- Наружная установка: исполнение ГМ-2х2-340/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–3800 МГц |
| Конфигурация | 2 входа / 2 выхода |
| Деление мощности | 3 дБ |
| Вносимые потери | 3,1±0,6 дБ (698–3800), ±1,2 (340–698) |
| Развязка входов | ≥26 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Габариты | 226,9×48,6×42,5 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+65 °C |
| Исполнение | IP65 |
Состав серии
| Артикул | Соединители | Мощность ср./пик | PIM3 | Вес |
|---|---|---|---|---|
| KADAMM ГМ-2х2-340/3800-N | розетка N | 300 / 800 Вт | −160 dBc | 1,0 кг |
| KADAMM ГМ-2х2-340/3800-43 | розетка 4.3-10 | 300 / 1500 Вт | −160 dBc | 1,3 кг |
| KADAMM ГМ-2х2-340/3800-716 | розетка 7-16 | 500 / 2000 Вт | −160 dBc | 1,5 кг |
Подбор под проект
- Потери ГМ-2х2-340/3800 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х2-340/3800 — ≥26 дБ: соседний передатчик не нагружает выход другого.
- Под разъёмы ГМ-2х2-340/3800 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации ГМ-2х2-340/3800: −35…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 (мостовая схема с развязанными каналами) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ГМ-2х2-340/3800 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
