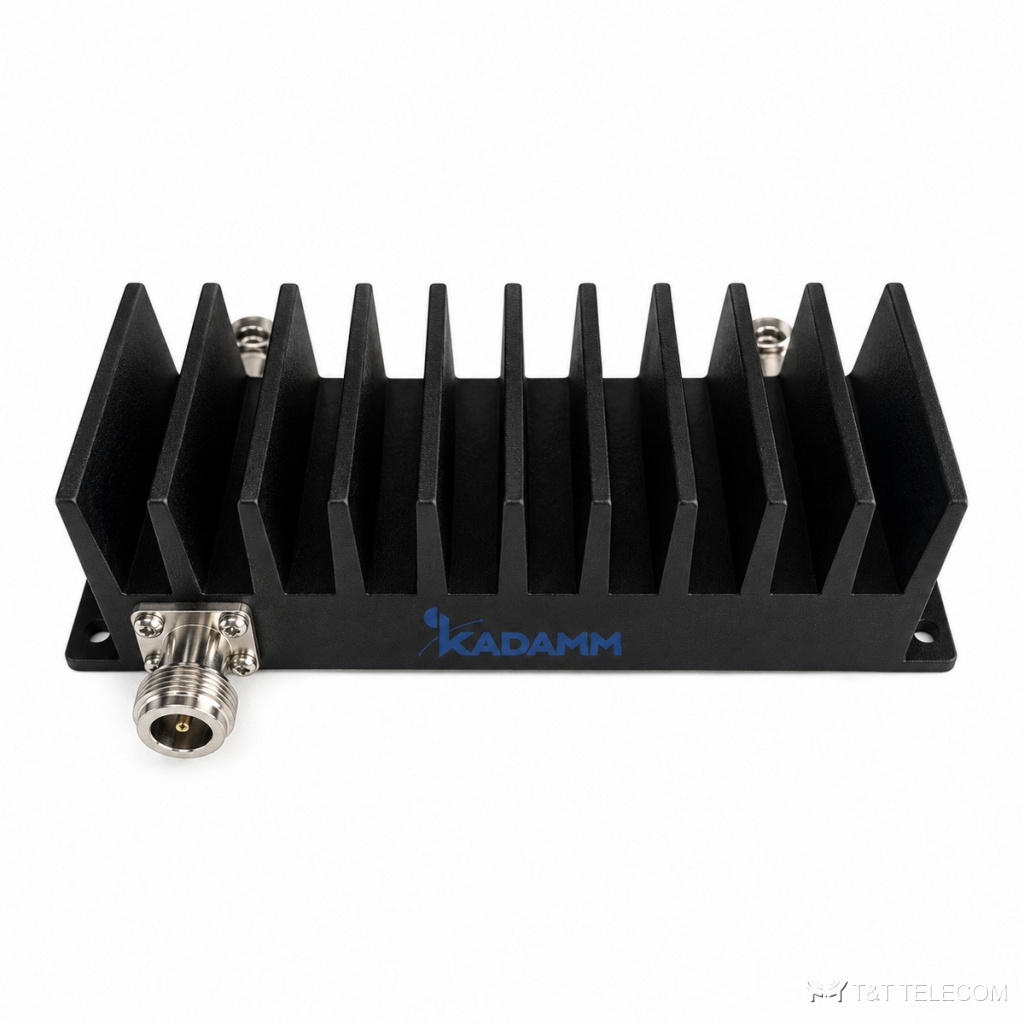

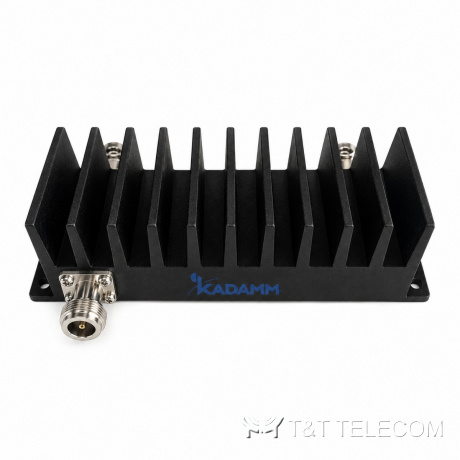

KADAMM ГМ-136/174-N — гибридный сумматор конфигурации 2 входа × 1 выход, 3 входа × 1 выход, 4 входа × 1 выход на 136–174 МГц. В отличие от фильтр-комбайнера, ГМ-136/174-N не требует, чтобы сигналы лежали в разных полосах: он объединяет любые несущие внутри 136–174 МГц. Ключевые данные ГМ-136/174-N: потери ≤2,5 дБ сверх деления (ГМ-3х1-136/174-N); развязка не менее 20–22 дБ (по исполнению); мощность 100 Вт средняя (у части исполнений — максимальная, см. таблицу); разъёмы N.
Где применяют
- Диапазоны ГМ-136/174-N подходят для: УКВ-радиосвязь 136–174 МГц.
- Мультиоператорные системы в зданиях: ГМ-136/174-N сводит сигналы базовых станций перед распределительной сетью.
- Схема 2×2: оба выхода ГМ-136/174-N рабочие, их направляют в две ветви антенной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Конфигурация | 2 входа × 1 выход, 3 входа × 1 выход, 4 входа × 1 выход |
| Деление мощности | 3,0 ± 1,2 дБ / 6,0 ± 1,5 дБ (по исполнению); у ГМ-3х1-136/174-N в источнике не указано |
| Вносимые потери | ≤2,5 дБ сверх деления (ГМ-3х1-136/174-N) |
| Развязка портов | не менее 20–22 дБ (по исполнению) |
| КСВН | не более 1,25–1,30 (по исполнению) |
| Мощность | 100 Вт средняя (у части исполнений — максимальная, см. таблицу) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Конфигурация | Деление | Потери | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ГМ-2х1-136/174-N | 2х1 | 3,0 ± 1,2 дБ | — | ≥22 дБ | ≤1,30 | 100 Вт | — |
| KADAMM ГМ-3х1-136/174-N | 3х1 | — | ≤2,5 дБ | ≥20 дБ | ≤1,30 | 100 Вт макс. | 1,9 кг |
| KADAMM ГМ-4х1-136/174-N | 4х1 | 6,0 ± 1,5 дБ | — | ≥22 дБ | ≤1,25 | 100 Вт | — |
Как подобрать
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-136/174-N на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-136/174-N — не менее 20–22 дБ (по исполнению): соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-136/174-N — 100 Вт средняя (у части исполнений — максимальная, см. таблицу); для нескольких несущих считают сумму.
- Разъёмы ГМ-136/174-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ГМ-136/174-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-136/174-N?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-136/174-N отличается от фильтр-комбайнера?
ГМ-136/174-N объединяет любые частоты внутри 136–174 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-136/174-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (100 Вт средняя (у части исполнений — максимальная, см. таблицу)), с низким PIM для общих трактов.
