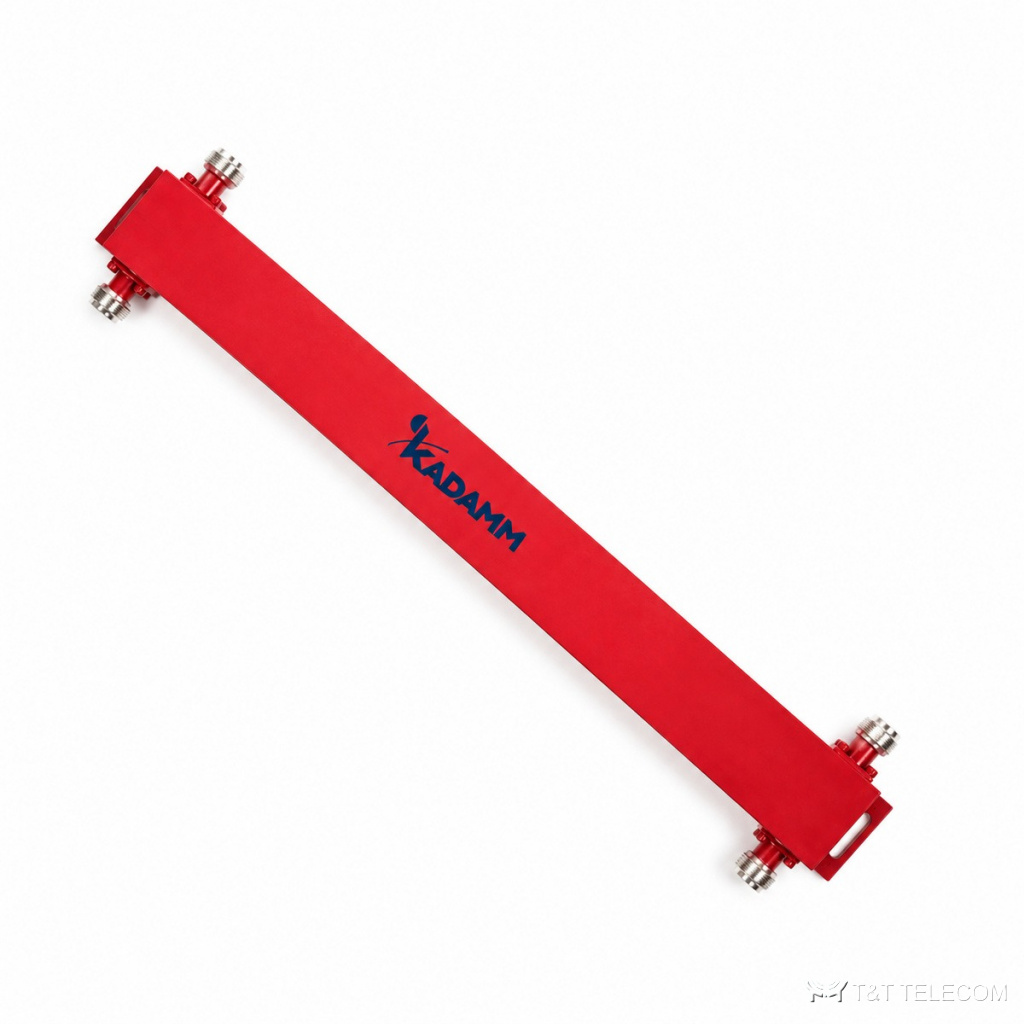

KADAMM ГМ-2х2-138/960-N — гибридный сумматор конфигурации 2 входа × 2 выхода на 138–960 МГц. ГМ-2х2-138/960-N сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Ключевые данные ГМ-2х2-138/960-N: потери ≤1,0 дБ сверх деления; развязка ≥18 дБ; мощность 200 Вт средняя на вход; разъёмы N.
Для каких систем подходит
- Диапазоны ГМ-2х2-138/960-N подходят для: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х2-138/960-N выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-2х2-138/960-N рабочие, их направляют в две ветви антенной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–960 МГц |
| Конфигурация | 2 входа × 2 выхода |
| Деление мощности | 3,0 ± 1,2 дБ |
| Вносимые потери | ≤1,0 дБ сверх деления |
| Развязка портов | ≥18 дБ |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Масса | 1,05 кг |
Состав серии
| Артикул | Конфигурация | Деление | Потери | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ГМ-2х2-138/960-N | 2х2 | 3,0 ± 1,2 дБ | ≤1,0 дБ | ≥18 дБ | ≤1,30 | 200 Вт | 1,05 кг |
Подбор под проект
- Потери ГМ-2х2-138/960-N на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х2-138/960-N — ≥18 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-2х2-138/960-N — 200 Вт средняя на вход; для нескольких несущих считают сумму.
- Разъёмы ГМ-2х2-138/960-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-2х2-138/960-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ГМ-2х2-138/960-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-2х2-138/960-N?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-138/960-N отличается от фильтр-комбайнера?
ГМ-2х2-138/960-N объединяет любые частоты внутри 138–960 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-2х2-138/960-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт средняя на вход), с низким PIM для общих трактов.
