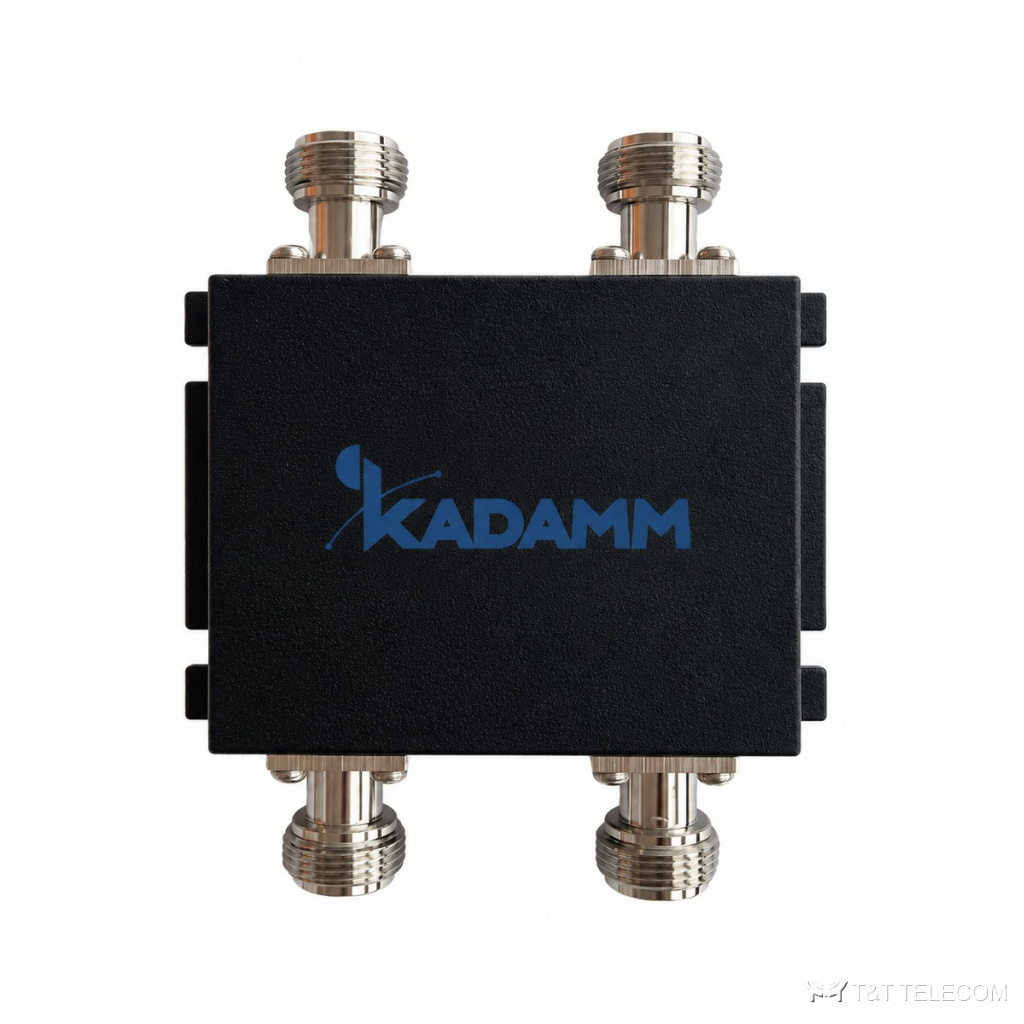

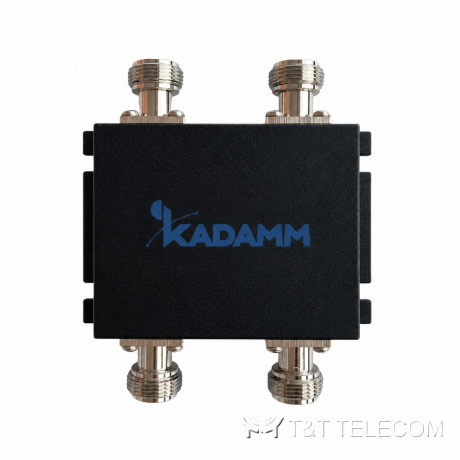

Гибридный комбайнер KADAMM ГМ-2х2-88/108-N — 2×2, 88–108 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-2х2-88/108-N: гибридный комбайнер конфигурации 2 входа × 2 выхода, рабочая полоса 88–108 МГц. В отличие от фильтр-комбайнера, ГМ-2х2-88/108-N не требует, чтобы сигналы лежали в разных полосах: он объединяет любые несущие внутри 88–108 МГц. Ключевые данные ГМ-2х2-88/108-N: развязка ≥19,5 дБ; мощность 100 Вт средняя на вход; разъёмы N.
Область применения
- Через ГМ-2х2-88/108-N проходят УКВ ЧМ-вещание 88–108 МГц.
- Мультиоператорные системы в зданиях: ГМ-2х2-88/108-N сводит сигналы базовых станций перед распределительной сетью.
- Схема 2×2: оба выхода ГМ-2х2-88/108-N рабочие, их направляют в две ветви антенной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 88–108 МГц |
| Конфигурация | 2 входа × 2 выхода |
| Деление мощности | 3,0 ± 1,2 дБ |
| Развязка портов | ≥19,5 дБ |
| КСВН | ≤1,25 |
| Мощность | 100 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Фазовый сдвиг выходов | 90 ± 5° |
| Разъёмы | розетка N |
| Рабочая температура | −35 … +60 °C |
| Масса | 0,25 кг |
Исполнения и артикулы для заказа
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|
| KADAMM ГМ-2х2-88/108-N | 2х2 | 3,0 ± 1,2 дБ | ≥19,5 дБ | ≤1,25 | 100 Вт | 0,25 кг |
Как подобрать
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-2х2-88/108-N на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-2х2-88/108-N — ≥19,5 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-2х2-88/108-N — не выше 100 Вт средняя на вход.
- Под разъёмы ГМ-2х2-88/108-N (N) готовят джамперы того же типа.
- Температура эксплуатации ГМ-2х2-88/108-N: −35 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ГМ-2х2-88/108-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-2х2-88/108-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (100 Вт средняя на вход), с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х2-88/108-N?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-88/108-N отличается от фильтр-комбайнера?
ГМ-2х2-88/108-N объединяет любые частоты внутри 88–108 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
