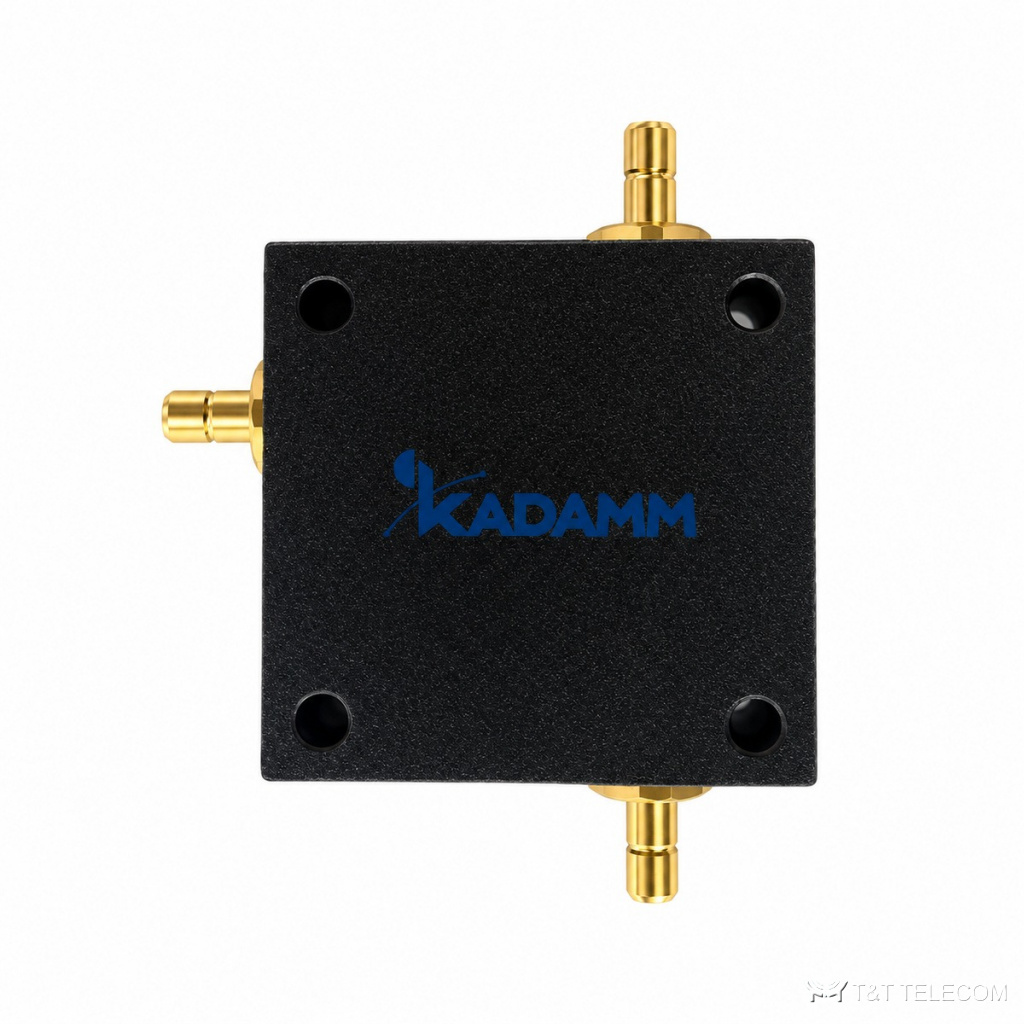

KADAMM ГМ-2х2-350/520-SMA — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 2 входа × 2 выхода для полосы 350–520 МГц. ГМ-2х2-350/520-SMA сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Основное по ГМ-2х2-350/520-SMA: развязка ≥22 дБ; мощность 20 Вт средняя на вход; разъёмы SMA.
Где применяют
- Полосы ГМ-2х2-350/520-SMA охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Мультиоператорные системы в зданиях: ГМ-2х2-350/520-SMA сводит сигналы базовых станций перед распределительной сетью.
- У ГМ-2х2-350/520-SMA два выхода — второй либо используют для второй ветви DAS, либо закрывают нагрузкой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–520 МГц |
| Конфигурация | 2 входа × 2 выхода |
| Деление мощности | 3,2 ± 0,5 дБ |
| Развязка портов | ≥22 дБ |
| КСВН | ≤1,25 |
| Мощность | 20 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −40 … +85 °C |
| Масса | 0,06 кг |
Состав серии
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|
| KADAMM ГМ-2х2-350/520-SMA | 2х2 | 3,2 ± 0,5 дБ | ≥22 дБ | ≤1,25 | 20 Вт | 0,06 кг |
Как подобрать
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-2х2-350/520-SMA на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-2х2-350/520-SMA — ≥22 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-2х2-350/520-SMA — 20 Вт средняя на вход; для нескольких несущих считают сумму.
- Под разъёмы ГМ-2х2-350/520-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ГМ-2х2-350/520-SMA: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ГМ-2х2-350/520-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ГМ-2х2-350/520-SMA отличается от фильтр-комбайнера?
ГМ-2х2-350/520-SMA объединяет любые частоты внутри 350–520 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-2х2-350/520-SMA?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (20 Вт средняя на вход), с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х2-350/520-SMA?
Sma; другие исполнения — уточняйте при заказе.
