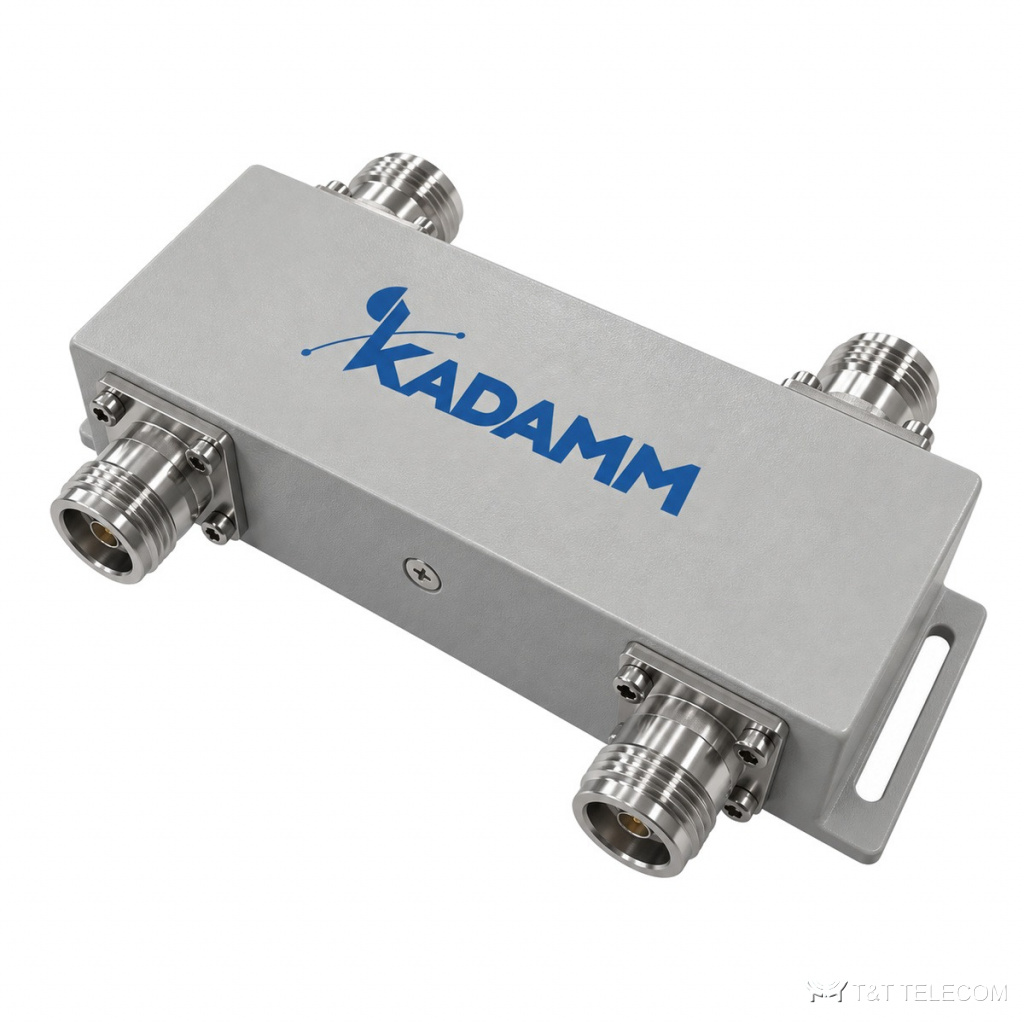

Гибридный комбайнер KADAMM ГМ-2х2-790/3800 — 2×2, 790–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-2х2-790/3800 — гибридный сумматор конфигурации 2 входа / 2 выхода на 790–3800 МГц. Через ГМ-2х2-790/3800 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Параметры ГМ-2х2-790/3800 коротко: развязка ≥23 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Полосы ГМ-2х2-790/3800 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х2-790/3800 выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-2х2-790/3800 рабочие, их направляют в две ветви антенной системы.
- Наружная установка: исполнение ГМ-2х2-790/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Переходное ослабление | 3±1,0 (типовое 3±0,5 дБ) |
| Развязка портов | ≥23 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,70 кг |
Как подобрать
- Потери ГМ-2х2-790/3800 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х2-790/3800 — ≥23 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-2х2-790/3800 — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у ГМ-2х2-790/3800 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-2х2-790/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-2х2-790/3800: −35 … +65 °C.
Поставка и документы
Подберём KADAMM ГМ-2х2-790/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-2х2-790/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-790/3800 отличается от фильтр-комбайнера?
ГМ-2х2-790/3800 объединяет любые частоты внутри 790–3800 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-2х2-790/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт), с низким PIM для общих трактов.
