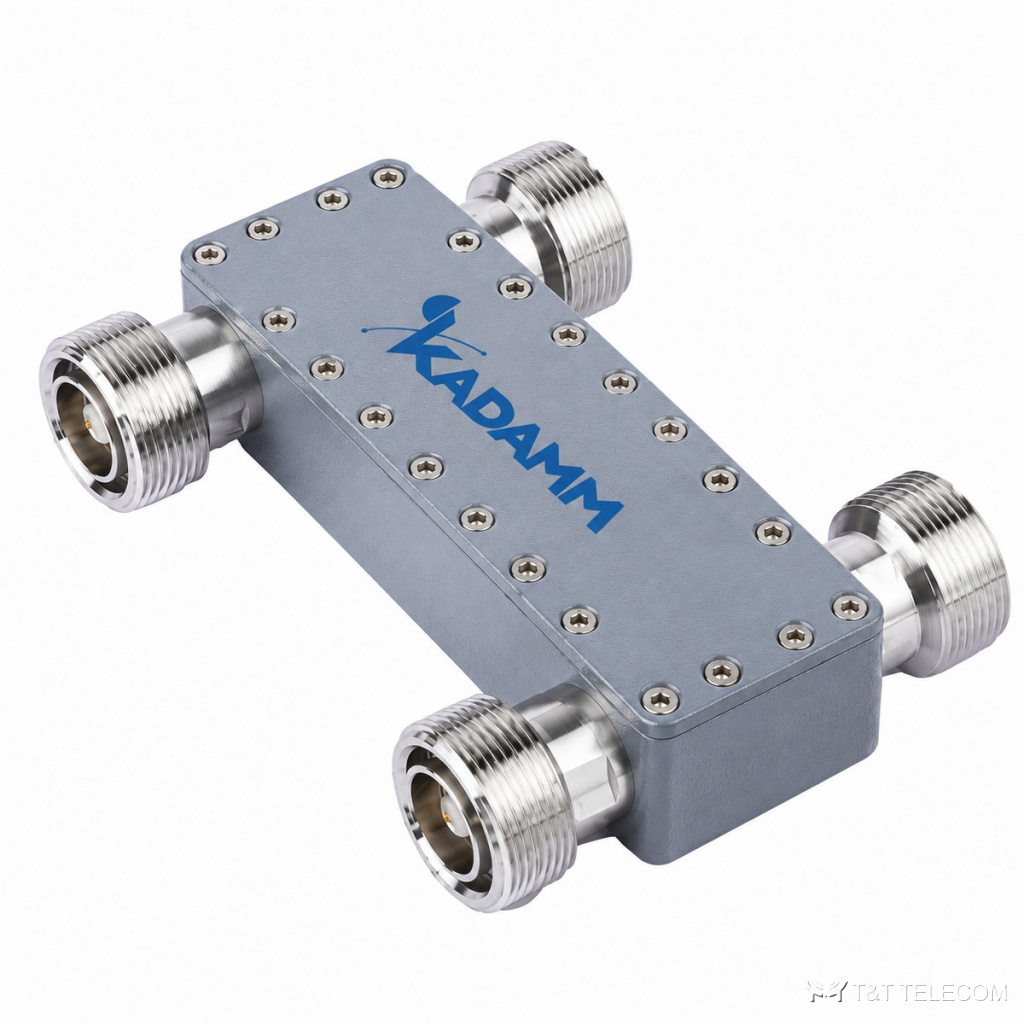

KADAMM ГМ-2х2-694/2700: гибридный комбайнер конфигурации 2 входа / 2 выхода, рабочая полоса 694–2700 МГц. ГМ-2х2-694/2700 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Параметры ГМ-2х2-694/2700 коротко: потери 3±0,5 дБ; развязка >25 дБ; разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Область применения
- Полосы ГМ-2х2-694/2700 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х2-694/2700 выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-2х2-694/2700 рабочие, их направляют в две ветви антенной системы.
- Монтаж ГМ-2х2-694/2700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 694–2700 МГц |
| Конфигурация | 2 входа / 2 выхода |
| Деление мощности | 3 дБ |
| Вносимые потери | 3±0,5 дБ |
| Развязка входов | >25 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Габариты | 133,5×42×29,5 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
Состав серии
| Артикул | Соединители | Мощность ср./пик | PIM3 | Вес |
|---|---|---|---|---|
| KADAMM ГМ-2х2-694/2700-N | розетка N | 300 / 800 Вт | −160 dBc | 0,48 кг |
| KADAMM ГМ-2х2-694/2700-43 | розетка 4.3-10 | 300 / 1500 Вт | −160 dBc | 0,5 кг |
| KADAMM ГМ-2х2-694/2700-716 | розетка 7-16 | 500 / 2000 Вт | −160 dBc | 0,7 кг |
Подбор под проект
- Потери ГМ-2х2-694/2700 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х2-694/2700 — >25 дБ: соседний передатчик не нагружает выход другого.
- Разъёмы ГМ-2х2-694/2700 — N и 4.3-10 и 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-2х2-694/2700: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 (мостовая схема с развязанными каналами) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ГМ-2х2-694/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-2х2-694/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей, с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х2-694/2700?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-694/2700 отличается от фильтр-комбайнера?
ГМ-2х2-694/2700 объединяет любые частоты внутри 694–2700 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
