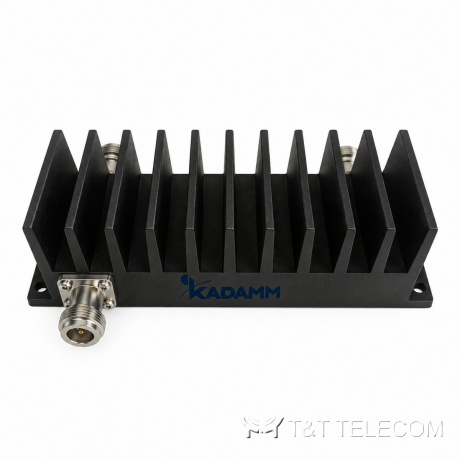

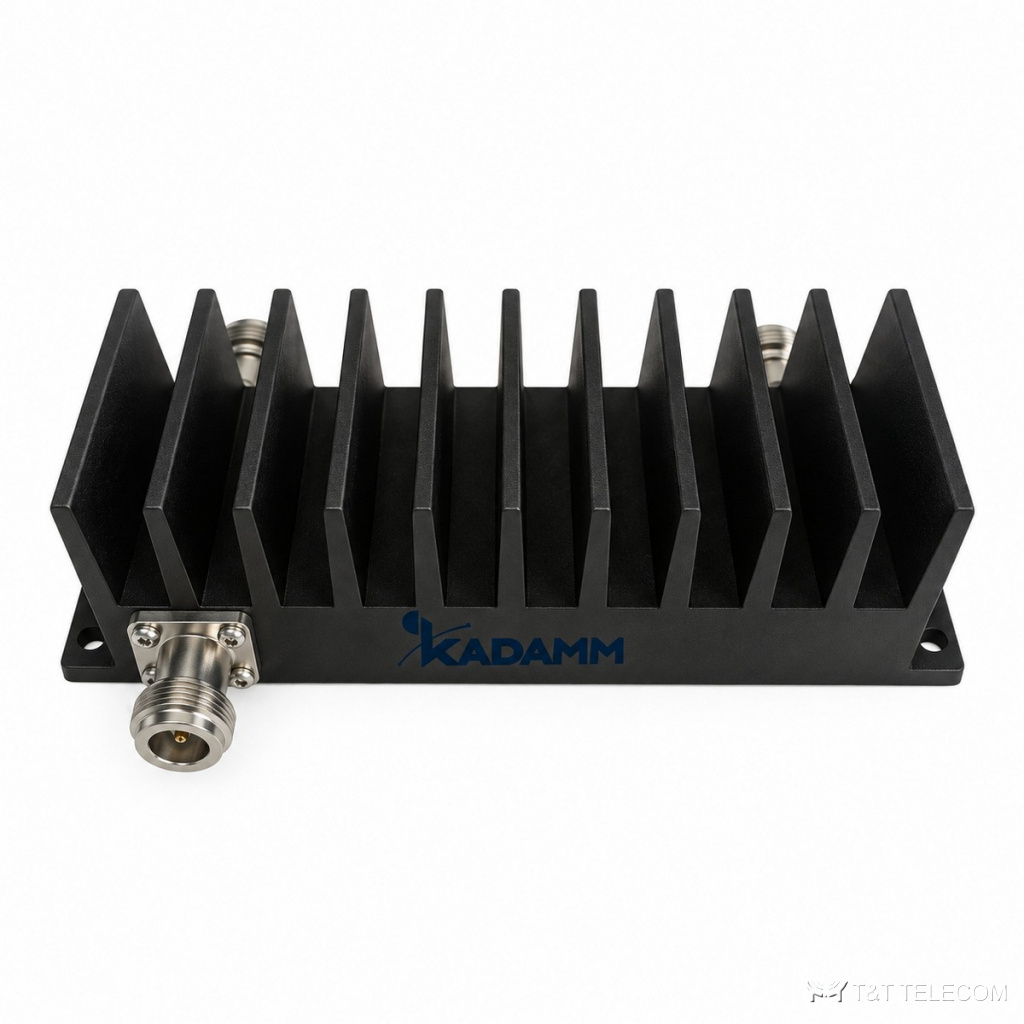

Гибридный комбайнер KADAMM ГМ-350/520-N — 350–520 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-350/520-N — гибридный сумматор конфигурации 2 входа × 1 выход, 4 входа × 1 выход на 350–520 МГц. В отличие от фильтр-комбайнера, ГМ-350/520-N не требует, чтобы сигналы лежали в разных полосах: он объединяет любые несущие внутри 350–520 МГц. Ключевые данные ГМ-350/520-N: развязка ≥22 дБ; мощность 100 Вт средняя; разъёмы N.
Где применяют
- Полосы ГМ-350/520-N охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-350/520-N выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-350/520-N рабочие, их направляют в две ветви антенной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–520 МГц |
| Конфигурация | 2 входа × 1 выход, 4 входа × 1 выход |
| Деление мощности | 3,0 ± 1,2 дБ / 6,0 ± 1,5 дБ (по исполнению) |
| Развязка портов | ≥22 дБ |
| КСВН | ≤1,30 |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Исполнения и артикулы для заказа
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|
| KADAMM ГМ-2х1-350/520-N | 2х1 | 3,0 ± 1,2 дБ | ≥22 дБ | ≤1,30 | 100 Вт |
| KADAMM ГМ-4х1-350/520-N | 4х1 | 6,0 ± 1,5 дБ | ≥22 дБ | ≤1,30 | 100 Вт |
Как подобрать
- Потери ГМ-350/520-N на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-350/520-N — ≥22 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-350/520-N — 100 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ГМ-350/520-N (N) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ГМ-350/520-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-350/520-N?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-350/520-N отличается от фильтр-комбайнера?
ГМ-350/520-N объединяет любые частоты внутри 350–520 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-350/520-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (100 Вт средняя), с низким PIM для общих трактов.
