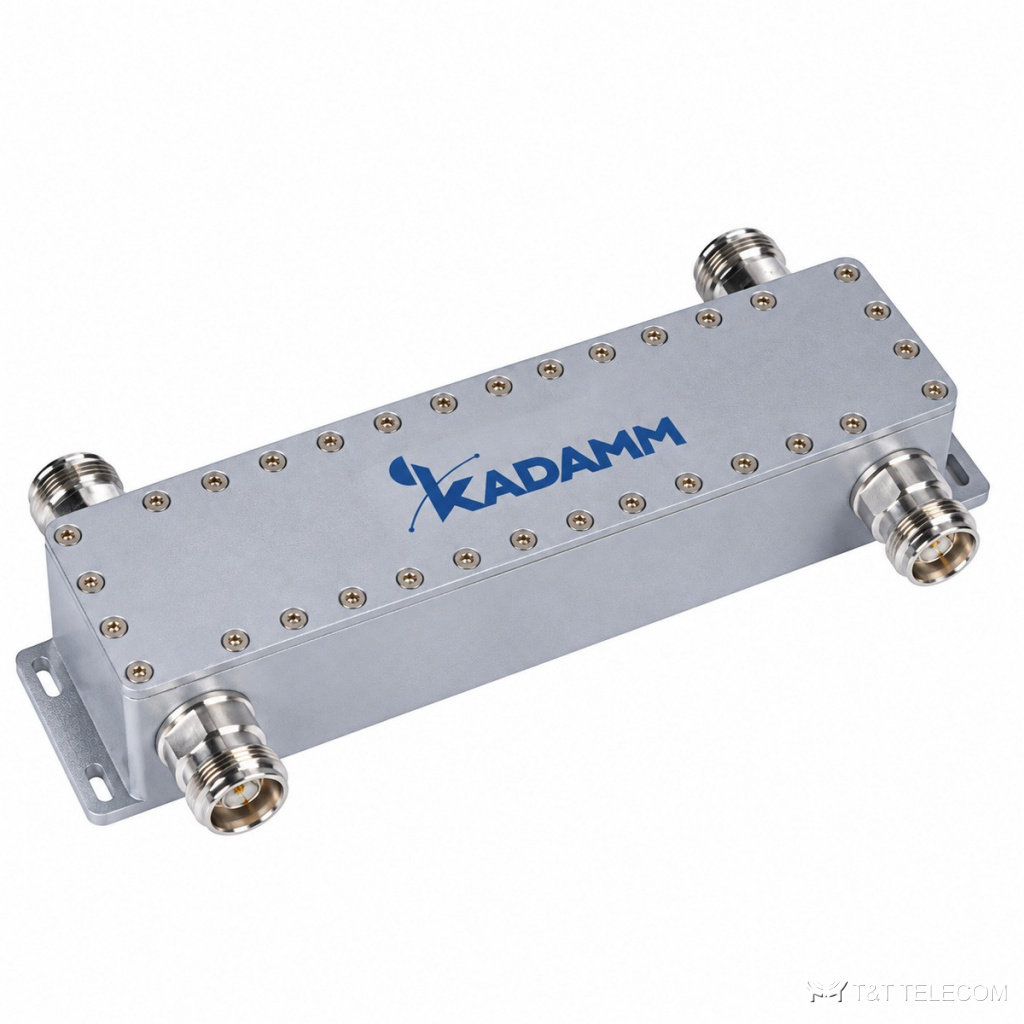

KADAMM ГМ-2х2-350/500 — гибридный сумматор конфигурации 2 входа / 2 выхода на 350–500 МГц. ГМ-2х2-350/500 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Основное по ГМ-2х2-350/500: потери ≤0,6 дБ (+3,1 дБ деление); развязка ≥20 дБ; мощность уточняйте у менеджера; разъёмы N и 7-16 (DIN); IP40.
Для каких систем подходит
- Полосы ГМ-2х2-350/500 охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Мультиоператорные системы в зданиях: ГМ-2х2-350/500 сводит сигналы базовых станций перед распределительной сетью.
- Схема 2×2: оба выхода ГМ-2х2-350/500 рабочие, их направляют в две ветви антенной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–500 МГц |
| Конфигурация | 2 входа / 2 выхода |
| Деление мощности | 3 дБ |
| Вносимые потери | ≤0,6 дБ (+3,1 дБ деление) |
| Развязка входов | ≥20 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
| Габариты | 240×47×34,5 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+75 °C |
| Исполнение | IP40 |
Исполнения и артикулы для заказа
| Артикул | Соединители | Мощность ср./пик | PIM3 | Вес |
|---|---|---|---|---|
| KADAMM ГМ-2х2-350/500-N | розетка N | 300 / — Вт | −160 dBc | 0,7 кг |
| KADAMM ГМ-2х2-350/500-716 | розетка 7-16 | 500 / — Вт | −150 dBc | 0,9 кг |
На что смотреть при выборе
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-2х2-350/500 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-2х2-350/500 — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-2х2-350/500 — не выше уточняйте у менеджера.
- Разъёмы ГМ-2х2-350/500 — N и 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-2х2-350/500: −35…+75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 (мостовая схема с развязанными каналами) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ГМ-2х2-350/500 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-2х2-350/500?
N и 7-16 (din); другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-350/500 отличается от фильтр-комбайнера?
ГМ-2х2-350/500 объединяет любые частоты внутри 350–500 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-2х2-350/500?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (уточняйте у менеджера), с низким PIM для общих трактов.
