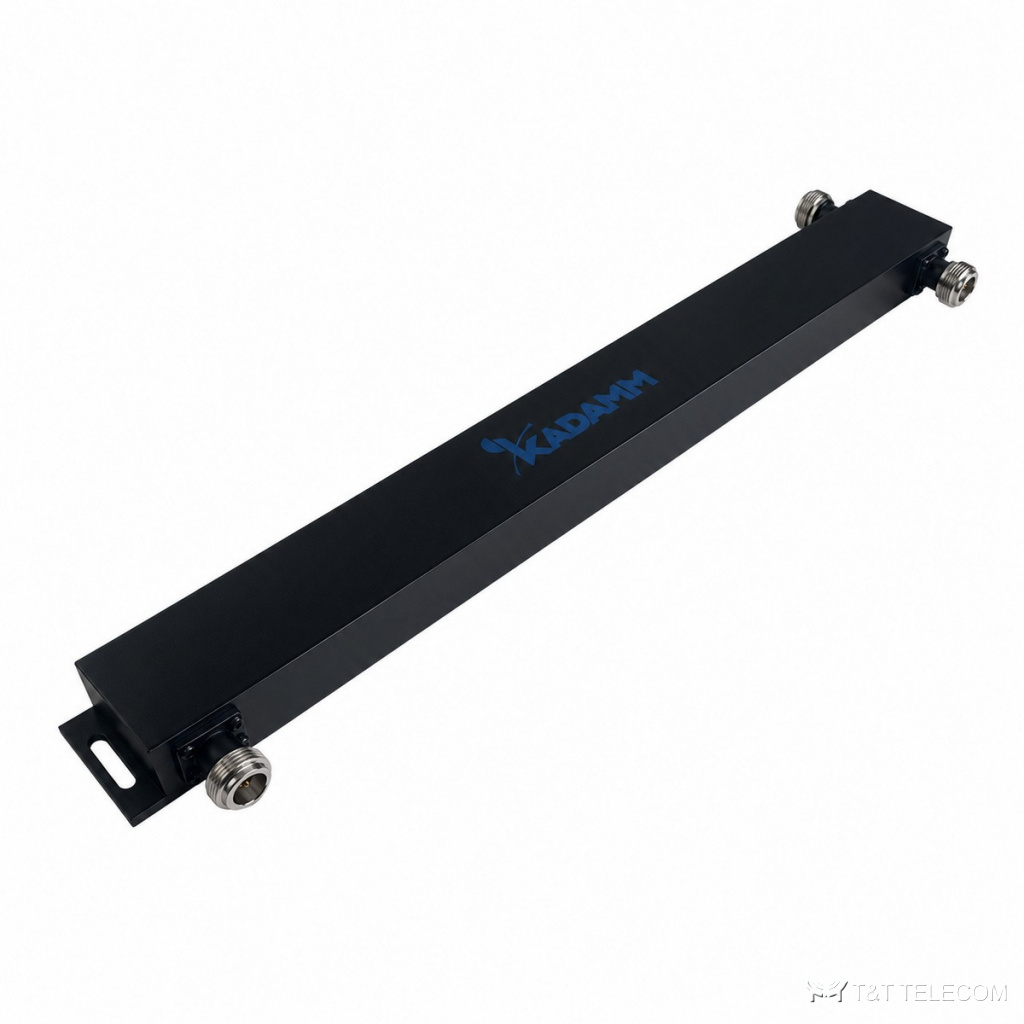

KADAMM ГМ-2х1-350/900-N — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 2 входа × 1 выход для полосы 350–900 МГц. Через ГМ-2х1-350/900-N объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Параметры ГМ-2х1-350/900-N коротко: развязка ≥20 дБ; мощность 200 Вт средняя на вход; разъёмы N.
Область применения
- Полосы ГМ-2х1-350/900-N охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х1-350/900-N выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-2х1-350/900-N рабочие, их направляют в две ветви антенной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–900 МГц |
| Конфигурация | 2 входа × 1 выход |
| Деление мощности | 3,0 ± 1,2 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Масса | 0,65 кг |
Артикулы серии
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|
| KADAMM ГМ-2х1-350/900-N | 2х1 | 3,0 ± 1,2 дБ | ≥20 дБ | ≤1,30 | 200 Вт | 0,65 кг |
Подбор под проект
- Потери ГМ-2х1-350/900-N на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х1-350/900-N — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-2х1-350/900-N — не выше 200 Вт средняя на вход.
- Разъёмы ГМ-2х1-350/900-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-2х1-350/900-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ГМ-2х1-350/900-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ГМ-2х1-350/900-N отличается от фильтр-комбайнера?
ГМ-2х1-350/900-N объединяет любые частоты внутри 350–900 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-2х1-350/900-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт средняя на вход), с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х1-350/900-N?
N; другие исполнения — уточняйте при заказе.
