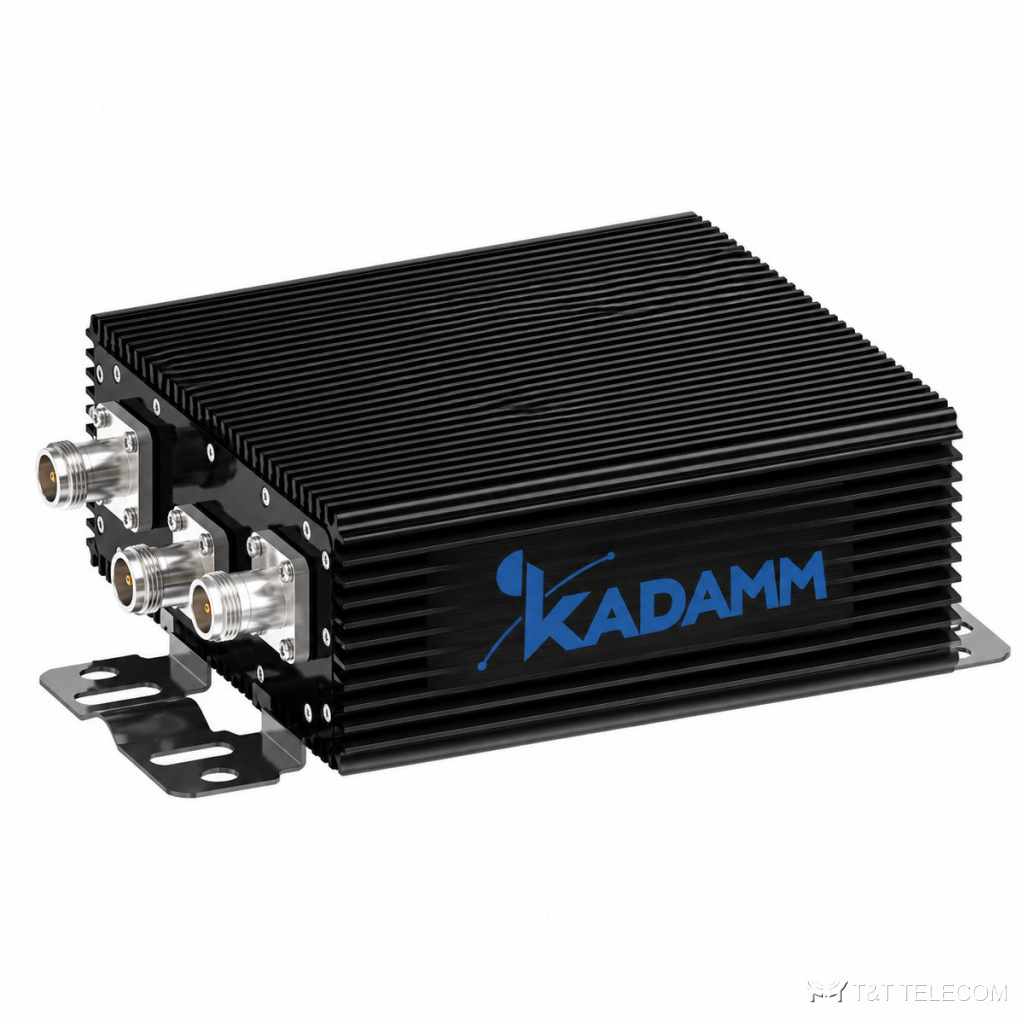

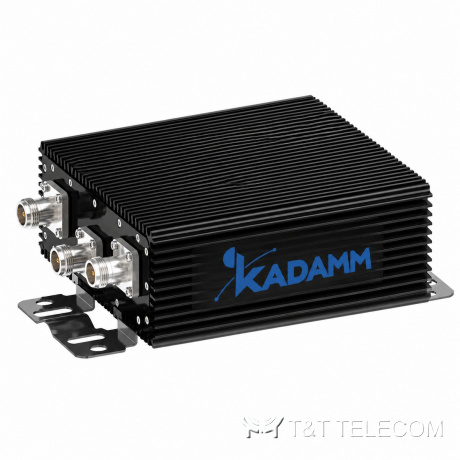

Гибридный комбайнер KADAMM ГМ-2х1-698/2700 — 2×1, 698–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-2х1-698/2700 — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 2 входа / 1 выхода для полосы 698–2700 МГц. В отличие от фильтр-комбайнера, ГМ-2х1-698/2700 не требует, чтобы сигналы лежали в разных полосах: он объединяет любые несущие внутри 698–2700 МГц. Основное по ГМ-2х1-698/2700: потери ≤3,5 дБ; развязка ≥25 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт; разъёмы 4.3-10; IP67, помещение и улица.
Для каких систем подходит
- Полосы ГМ-2х1-698/2700 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Мультиоператорные системы в зданиях: ГМ-2х1-698/2700 сводит сигналы базовых станций перед распределительной сетью.
- Схема 2×2: оба выхода ГМ-2х1-698/2700 рабочие, их направляют в две ветви антенной системы.
- Наружная установка: исполнение ГМ-2х1-698/2700 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц |
| Вносимые потери | ≤3,5 дБ |
| Развязка портов | ≥25 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты | 200 × 198 × 82 мм (без разъёмов и кронштейна) |
| Размеры упаковки | 250 × 240 × 130 мм |
| Масса | 4,5 кг (с разъёмами и кронштейном) |
| Монтаж | На стену или мачту |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP67, помещение и улица |
Подбор под проект
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-2х1-698/2700 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-2х1-698/2700 — ≥25 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-2х1-698/2700 — не выше 200 Вт.
- Интермодуляция ГМ-2х1-698/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-2х1-698/2700 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-2х1-698/2700: −40 … +65 °C.
Поставка и документы
Поставляем KADAMM ГМ-2х1-698/2700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ГМ-2х1-698/2700 отличается от фильтр-комбайнера?
ГМ-2х1-698/2700 объединяет любые частоты внутри 698–2700 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-2х1-698/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х1-698/2700?
4.3-10; другие исполнения — уточняйте при заказе.
