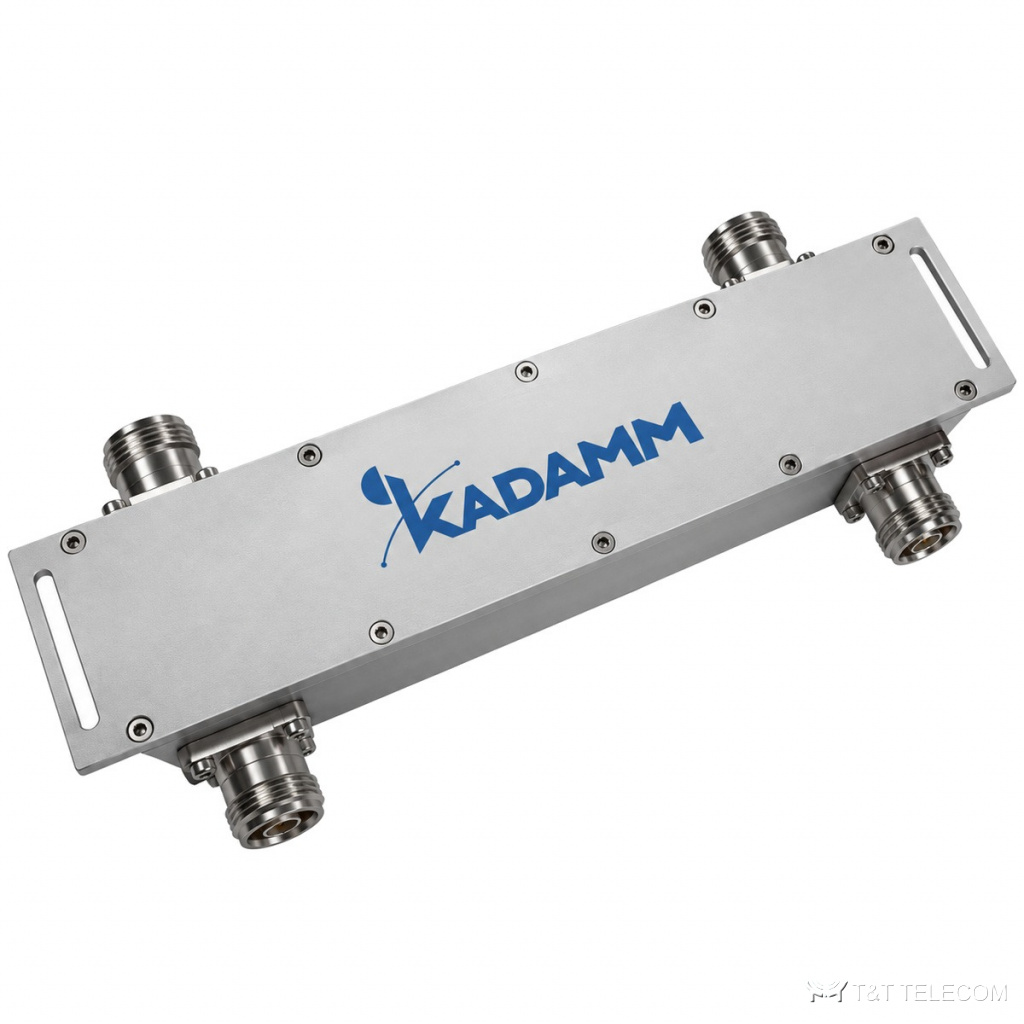

Гибридный комбайнер KADAMM ГМ-2х2-380/3800 — 2×2, 380–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-2х2-380/3800: гибридный комбайнер конфигурации 2 входа / 2 выхода, рабочая полоса 380–3800 МГц. В отличие от фильтр-комбайнера, ГМ-2х2-380/3800 не требует, чтобы сигналы лежали в разных полосах: он объединяет любые несущие внутри 380–3800 МГц. Основное по ГМ-2х2-380/3800: потери 3,1±1,0 дБ; развязка ≥25 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10; IP65.
Область применения
- Диапазоны ГМ-2х2-380/3800 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х2-380/3800 выравнивает уровни и даёт два равноценных выхода.
- У ГМ-2х2-380/3800 два выхода — второй либо используют для второй ветви DAS, либо закрывают нагрузкой.
- Монтаж ГМ-2х2-380/3800 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–3800 МГц |
| Вносимые потери | 3,1±1,0 дБ |
| Развязка | ≥25 дБ |
| КСВН | ≤1,30 |
| PIM3 | ≤−155 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Исполнение | IP65 |
Подбор под проект
- Потери ГМ-2х2-380/3800 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х2-380/3800 — ≥25 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-2х2-380/3800 — не выше 300 Вт.
- Интермодуляция ГМ-2х2-380/3800: PIM3 ≤−155 дБн при 2×43 дБм.
- Под разъёмы ГМ-2х2-380/3800 (4.3-10) готовят джамперы того же типа.
Поставка и документы
Поставляем KADAMM ГМ-2х2-380/3800 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-2х2-380/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х2-380/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-380/3800 отличается от фильтр-комбайнера?
ГМ-2х2-380/3800 объединяет любые частоты внутри 380–3800 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
