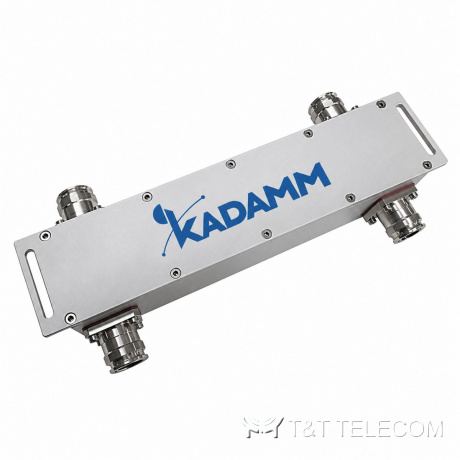

Гибридный комбайнер KADAMM ГМ-2х2-380/2700 — 2×2, 380–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-2х2-380/2700: гибридный комбайнер конфигурации 2 входа / 2 выхода, рабочая полоса 380–2700 МГц. Через ГМ-2х2-380/2700 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Основное по ГМ-2х2-380/2700: развязка уточняйте у менеджера; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10; IP65.
Область применения
- Через ГМ-2х2-380/2700 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-2х2-380/2700 выравнивает уровни и даёт два равноценных выхода.
- Схема 2×2: оба выхода ГМ-2х2-380/2700 рабочие, их направляют в две ветви антенной системы.
- Наружная установка: исполнение ГМ-2х2-380/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–2700 МГц |
| Конфигурация | 2 входа / 2 выхода |
| Переходное ослабление | уточняйте у менеджера |
| Развязка портов | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Разъёмы | 4.3-10 female |
| Исполнение | IP65 |
Подбор под проект
- Потери ГМ-2х2-380/2700 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-2х2-380/2700 — уточняйте у менеджера: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-2х2-380/2700 — 300 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ГМ-2х2-380/2700 он ≤−160 дБн при 2×43 дБм.
- Под разъёмы ГМ-2х2-380/2700 (4.3-10) готовят джамперы того же типа.
Поставка и документы
KADAMM ГМ-2х2-380/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-2х2-380/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-2х2-380/2700?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-2х2-380/2700 отличается от фильтр-комбайнера?
ГМ-2х2-380/2700 объединяет любые частоты внутри 380–2700 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
