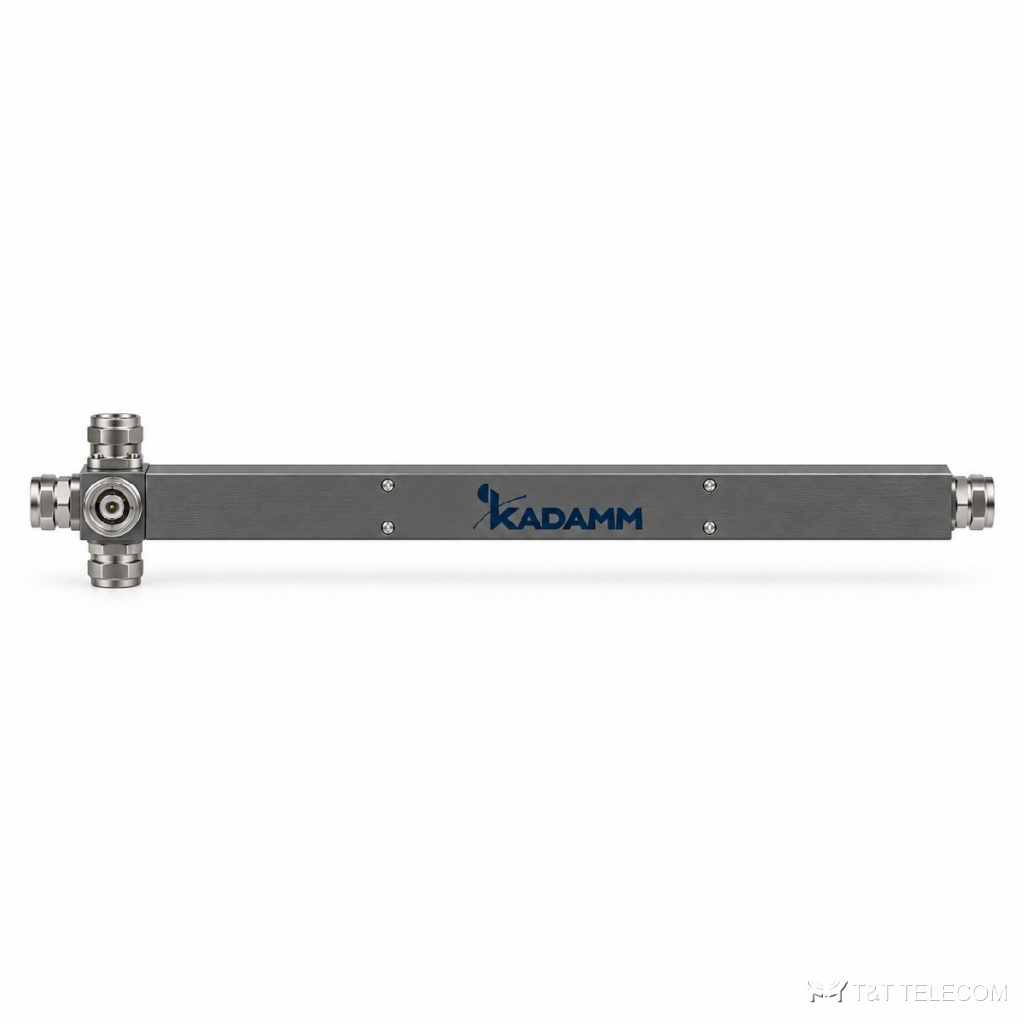

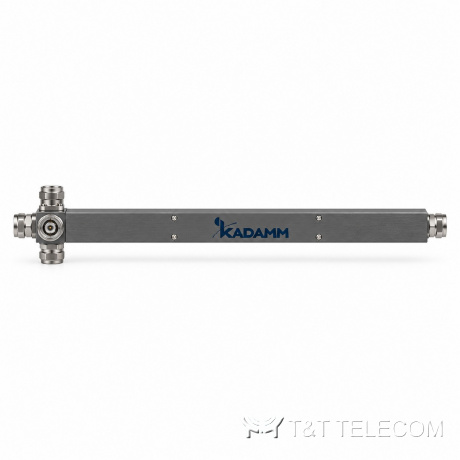

Делитель мощности KADAMM ДМ-4-350/6000-43 — 350–6000 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМ-4-350/6000-43 — коаксиальный делитель мощности на 4 канала, диапазон 350–6000 МГц. Через ДМ-4-350/6000-43 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМ-4-350/6000-43: разъём 4.3-10; PIM3 ≤−155 / −160 дБн при 2×43 дБм; мощность 200 Вт; вносимые потери ≤6,5 дБ (350–3800 МГц), ≤7,0 дБ (3800–6000 МГц).
Область применения
- В полосу 350–6000 МГц делителя ДМ-4-350/6000-43 попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-4-350/6000-43 делит сигнал ретранслятора между этажами и зонами.
- Общий тракт нескольких операторов: широкая полоса 350–6000 МГц позволяет пустить через ДМ-4-350/6000-43 все их диапазоны.
- Сети профессиональной радиосвязи от 350 МГц: ДМ-4-350/6000-43 объединяет антенны на мачте и разводит сигнал по секторам.
- Наружная установка: корпус ДМ-4-350/6000-43 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц |
| Выходов | 4 |
| Вносимые потери с учётом деления | ≤6,5 дБ (350–3800 МГц), ≤7,0 дБ (3800–6000 МГц) |
| КСВН | ≤1,5 |
| PIM3 | ≤−155 / −160 дБн при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 480×25×25 мм |
| Рабочая температура | −35 … +75 °C |
| Исполнение | IP65, помещение и улица |
На что смотреть при выборе
- Деление на 4 канала у ДМ-4-350/6000-43 даёт 6,0 дБ на выход; к этому добавляются вносимые потери ≤6,5 дБ (350–3800 МГц), ≤7,0 дБ (3800–6000 МГц).
- Под разъём 4.3-10 модели ДМ-4-350/6000-43 подбирают джамперы и переходы заранее, до монтажа.
- Сумма мощностей всех передатчиков на входе ДМ-4-350/6000-43 не должна превышать 200 Вт, с запасом на пик-фактор цифровых сигналов.
- Для общих трактов смотрят на интермодуляцию: у ДМ-4-350/6000-43 PIM3 ≤−155 / −160 дБн при 2×43 дБм.
- Согласование ДМ-4-350/6000-43 по входу: КСВН ≤1,5.
- Температурный диапазон эксплуатации ДМ-4-350/6000-43 — −35 … +75 °C.
Поставка и документы
KADAMM ДМ-4-350/6000-43 поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМ-4-350/6000-43?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт): открытый порт ухудшает КСВН и уровни на остальных выходах.
Можно ли ставить ДМ-4-350/6000-43 на улице?
Да, исполнение ДМ-4-350/6000-43 рассчитано на наружную установку, рабочие температуры −35 … +75 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМ-4-350/6000-43?
С разъёмами 4.3-10 на стороне ДМ-4-350/6000-43; волновое сопротивление тракта — 50 Ом.
